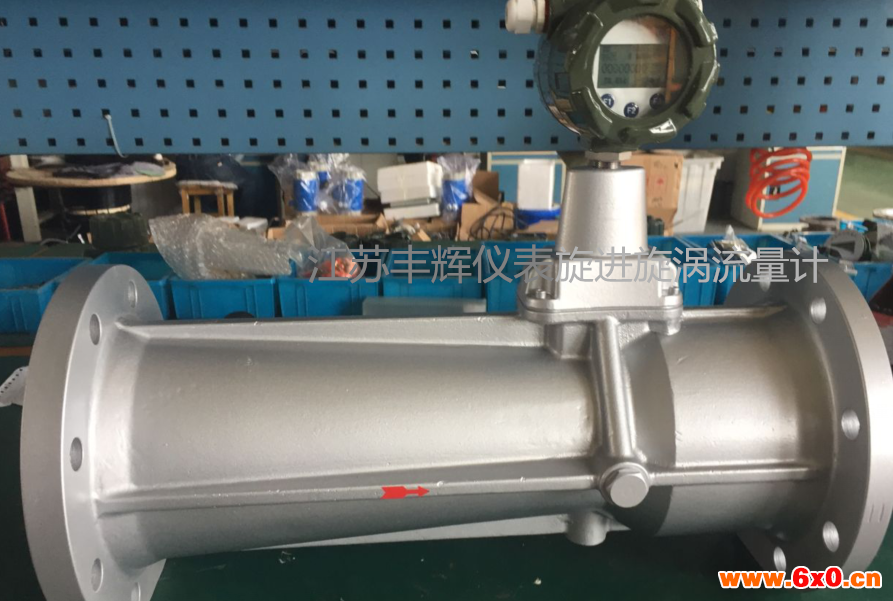

DN150智能旋进旋涡流量计

DN150智能旋进旋涡流量计

一、结构
1.旋涡发生体
用铝合金制成，具有一定角度的螺旋叶片，它固定在壳体收缩段前部，强迫流体产生强烈的漩涡流。
⒉ 壳体
本身带有法兰，并有一定形状的流体通道，根据不同的工作压力，壳体材料可采用铸铝合金或不锈钢。
⒊ 转换器
由温度、压力检测模拟通道、流量检测数字通道以及微处理单元、液晶驱动电路和其它辅助电路组成，并配有外输信号接口。
4. 温度传感器
以Pt100铂电阻为温度敏感元件，在一定温度范围内，其电阻值与温度成对应关系。
5. 压力传感器
以压阻式扩散硅桥路为敏感元件，其桥臂电阻在外界压力作用下会发生预期变化，因此在一定激励电流作用下，其两个输出端的电位差与外界压力成正比。
6. 压电晶体传感器
安装在靠近壳体扩张段的喉部，可检测出漩涡进动的频率信号。
⒎ 消旋器
固定在壳体出口段，其作用是消除旋涡流，以减小对下游仪表性能的影响。

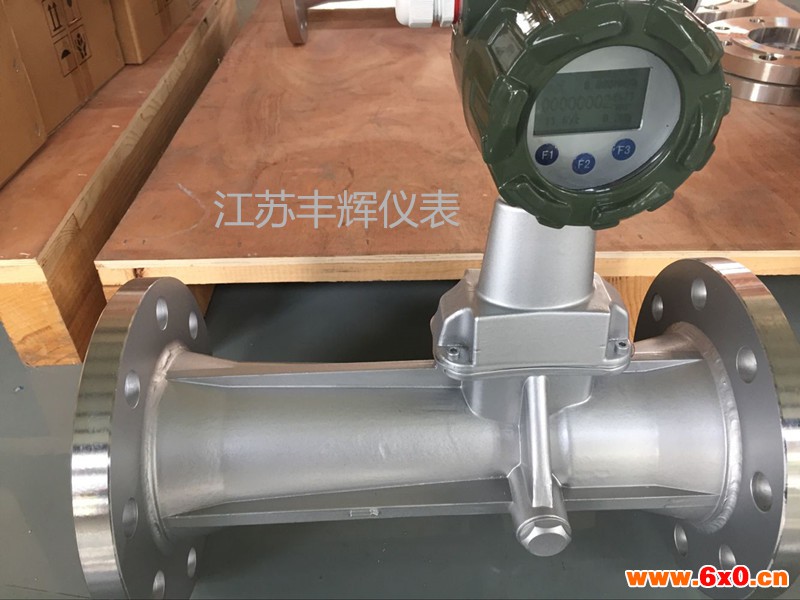

DN150智能旋进旋涡流量计

二、电气性能指标
工作电源：外电源：+24VDC
内电源：3.6V锂电池；
整机功耗：外电源，＜1W
内电源：＜0.3mW，
输出方式：脉冲信号
4～20mA电池信号：对应流量0～Qmax，20mA对应流量可由用户自己设定。
RS485通讯：可传输瞬时流量、累积流量、压力和温度参数。

三、选型与安装
在选型过程中应把握两条原则；即：一要保证生产安全，二要保证使用精度。为此必须落实三个选型参数，即近期和远期的zui大、zui小及常用流量(主要用于选定仪表公称通径)、被测介质的设计压力(主要用于选定仪表的公称压力等级)、实际工作压力(主要用于选定仪表压力传感器的压力等级)。
a. 当已知被测流量为工况体积流量时，可直接按表中的流量范围选取适配的公称通径；
b. 当已知被测流量为标况条件下的体积流量时，应先将标况体积流量QN换算为工况体积流量Qv，再按技术参数表中的流量范围选取相应的公称通径；
c. 当两种口径流量计均能覆盖体积流量时，在压损允许下，应尽量选小口径；
d.勿使实际最小流量Qmin低于所选公称通径流量计的流量下限；
e.流量范围、公称压力有特殊要求时可协议订货。
