德国威格VEGA雷达物位计VEGAPULS系列雷达传感器参数

应用范围

VEGAPULS 系列的雷达传感器被用于液体和固料的非接触式物位测量。 即便是 在高压和极端温度下，它们也能测量各种介质。雷达式传感器既可用于简单测 量，也可以用于测量腐蚀性介质，对于卫生要求很高的场合同样适用。 这些传 感器能绝对可靠地测量轻型和重型固料，即使粉尘和噪音强烈，它们不受粘附 物或冷凝物的影响。

1.测量原理

VEGAPULS WL 61, 61, 62, 65, 66 的测量原理
天线系统将极短的微波脉冲辐射到待测的介质上，这些脉冲从介质表面反射后被
天线系统重新接收。从信号的发射到接收的时间取决于容器中的物位。利用一种专用的时间拉伸法可以可靠并精确地测量这些极短的时间并将之换算成物位。

这些雷达传感器在 C 和 K 频带范围内以极小的发射功率工作。

VEGAPULS 64 的测量原理
本仪表通过其天线发出一个连续的高频雷达信号。该发射的信号被介质表面反射，并被天线作为回波接收。
在传感器电子部件里用特殊的算法算出发射的和接收的信号之间的区别并将之换算成物位。

VEGAPULS 64 用 W 频带范围内用很小的发射功率来工作。用于液体中。
C 型低频带传感器用于在艰难的过程条件下连续测量液体的液位。它们适用于在仓
储槽罐、过程容器或立管中的应用场合，且因提供不同的天线结构形式而可以通
用。
K 型高频带传感器用于连续测量物位。它们适用于仓储容器、反应器和过程容器中的应用场合，包括在艰难在过程条件下。因可以提供不同的天线结构形式和材料，
故为几乎各种应用场合和过程提供了理想的解决方案。

具有zui高频率的 W 频带传感器用于连续测量液体的液位。小型过程接口在小型储罐或狭窄的空间内具有特别的优势。凭借很强的聚焦能力可以将这些传感器用于带有许多内装件，如搅拌装置和加热线圈的容器内。

优点
无接触式雷达技术具有测量精度特高的优点。测量结果既不受波动的介质性能也不受变换的过程条件如温度和压力的影响。

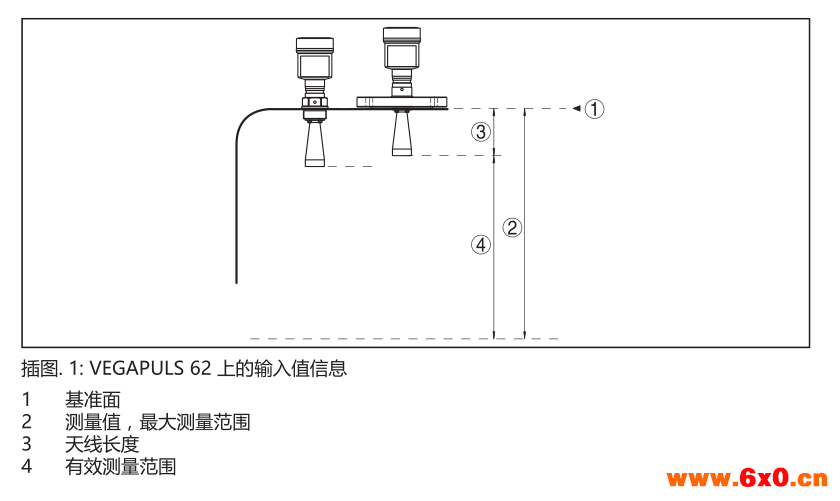

输入变量
测量值是指在传感器的过程接口和介质表面之间的距离。根据传感器的型式，参考面是六边形上的密封面或法兰的底边。

优点

非接触式雷达技术具有测量精度特别高的特点。 测量过程既不会受到介质的波 动性，也不会受到不断出现的过程条件，如温度、压力或严重起尘的影响。 调 整过程非常简便，无需充填和排空容器，由此节省了时间。

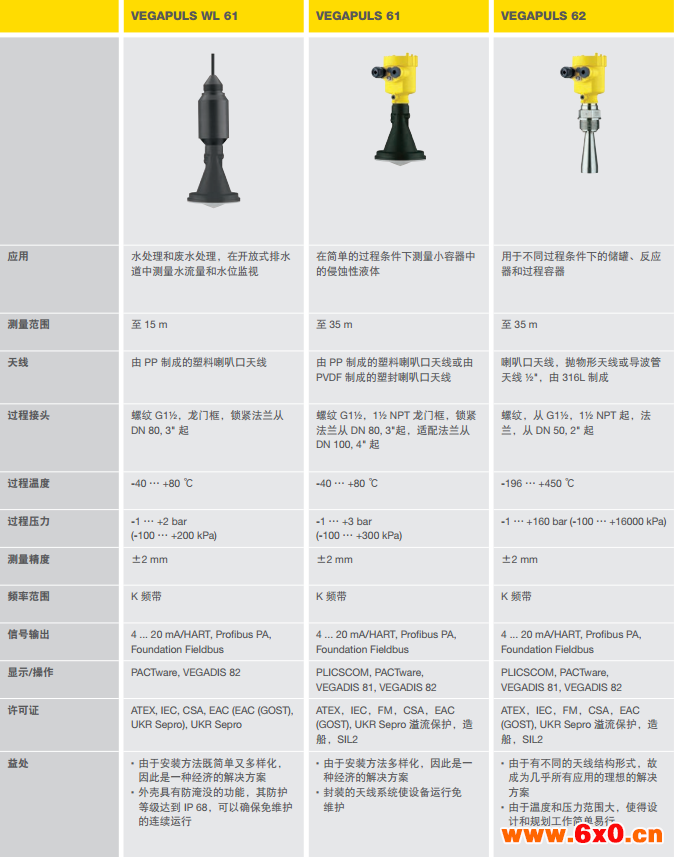

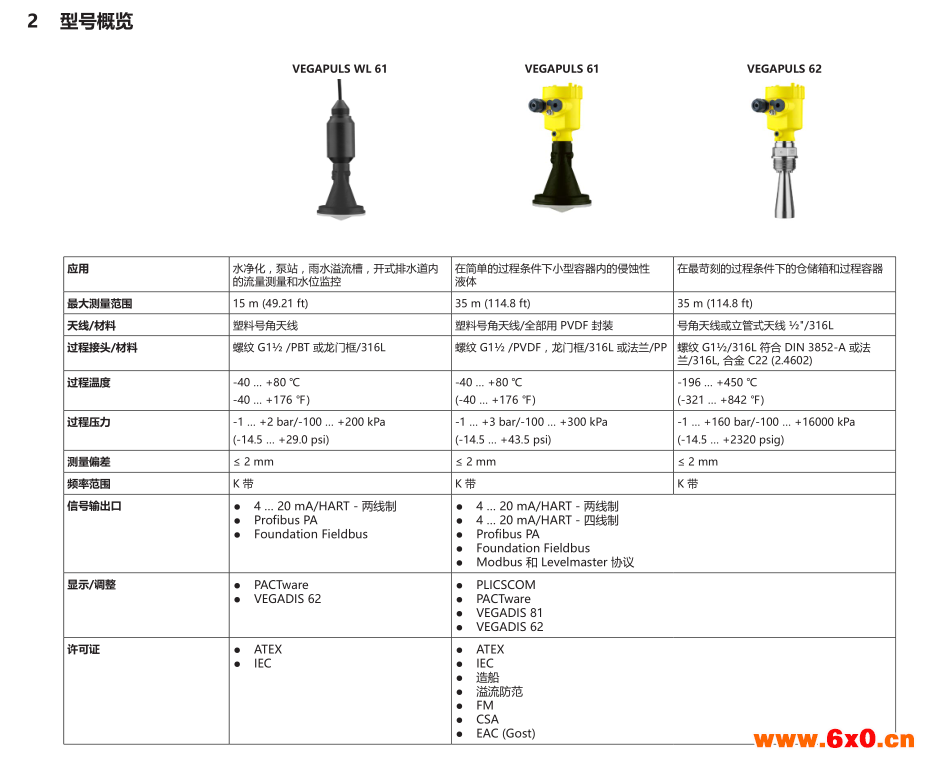

3 .仪表和应用
VEGAPULS WL 61

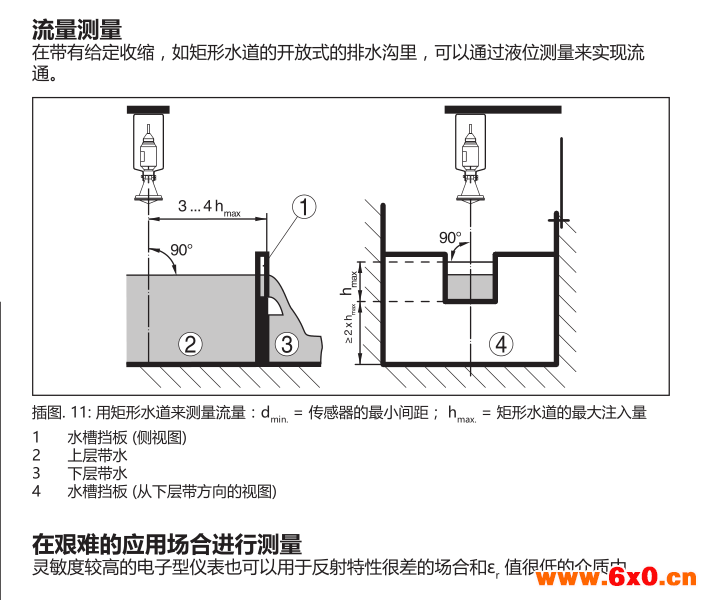

VEGAPULS WL 61 是用于水和废水领域内所有场合的理想的传感器。它特别适用于在对水进行净化处理时、在泵站以及雨水溢流槽中测量液位；用于在开放式排水沟和进行水监控时测量流量。VEGAPULS WL 61 因具有多种安装可能性且安装简单，故是一种经济的解决方法。防溢流的 IP 68 外壳确保长期运行，且无需维护。

VEGAPULS 61
VEGAPULS 61 是一种传感器，用于在简单的过程条件下连续测量液体的液位。VEGAPULS 61 因安装方法简单多样，故是一种经济实惠的解决方法。其封装的天线系统确保运行无需维护。带塑封天线系统的型式特别适用于在小型容器中测量侵蚀性液体的液位。带号角形塑料天线的型式特别适用于在开放式的排水沟里测量流量以及在流域里监控液位。

VEGAPULS 62
VEGAPULS 62 是一种通用型雷达传感器，用于连续测量液体的液位。它适用于在仓储容器、反应堆和过程容器中的使用，哪怕过程条件恶劣。VEGAPULS 62 可提供不同的天线型式和材料，是几乎所有应用场合和过程的理想解决方法。由于其温度和压力范围宽广，故可确保规划简便。带号角形天线的型式特别适用于在仓储箱和过程容器里测量诸如溶剂，碳氢化合物和燃料的产品。带有抛物形天线的型式特别适用于在测量间距较大时测量 ε r 值较低的介质。

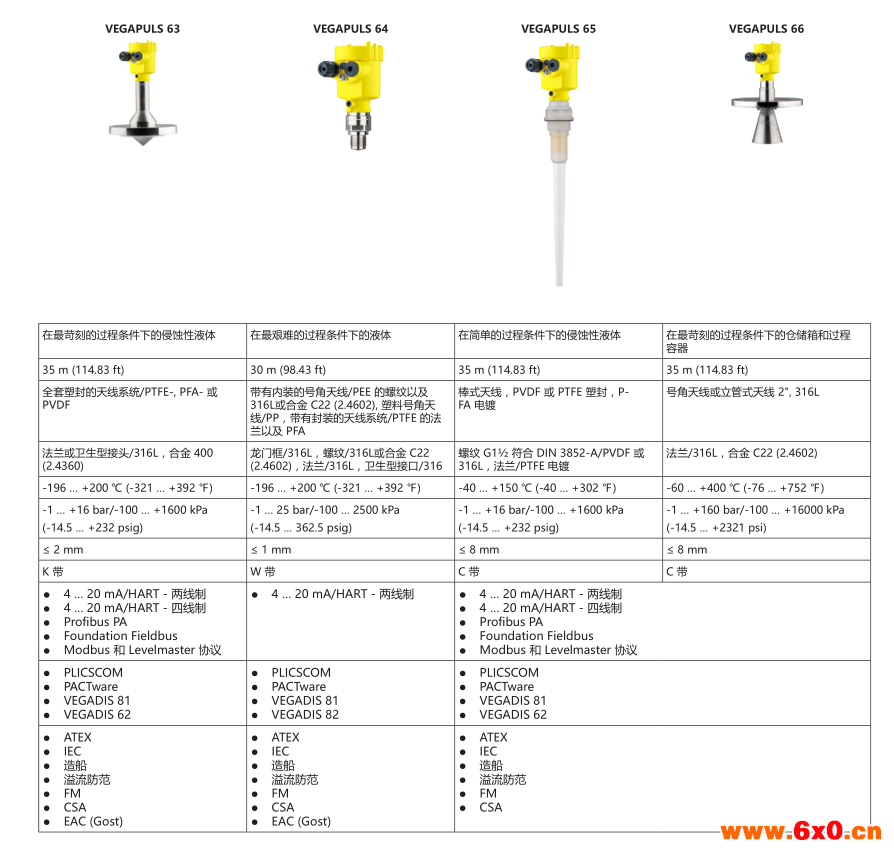

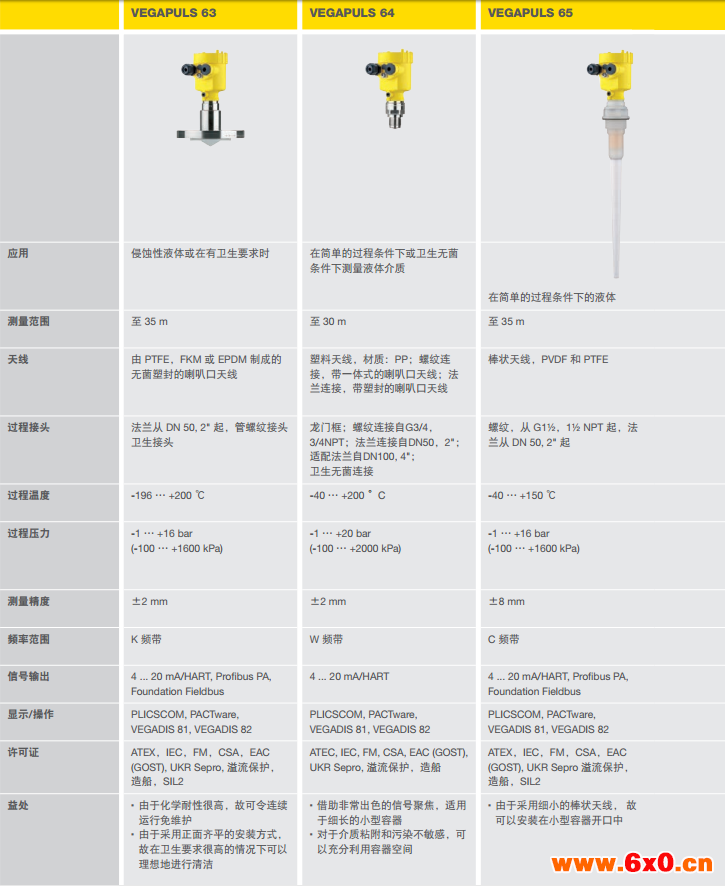

VEGAPULS 63
VEGAPULS 63 是一种传感器，用于连续测量侵蚀性液体的液位或对卫生有要求的
场合。它适用于在仓储槽罐、过程容器、剂量容器和反应堆中的应用。VEGAPULS
63 的塑封天线系统保护它免遭污染，并为您保证无需维护的长期运行。与正面齐平
的安装确保本品可得到zui佳的清洁，同时也能满足对卫生的高要求。

VEGAPULS 64
VEGAPULS 64 是用于连续测量液体液位的雷达传感器。
小型过程接口给小型槽罐带来特别的优点，且在用于大型槽罐上时具有很好的聚焦性能。这些优势可以通过高达 80 GHz 的发射频率和特别小的发射角得到实现。

VEGAPULS 65
VEGAPULS 65 是一种传感器，用于在简单的过程条件下测量液体的液位。它特别适用于在带有小型过程接口的容器中以及在简单的过程条件下测量液位。狭窄的棒式天线得以使本品能够安装在小型容器开口中。

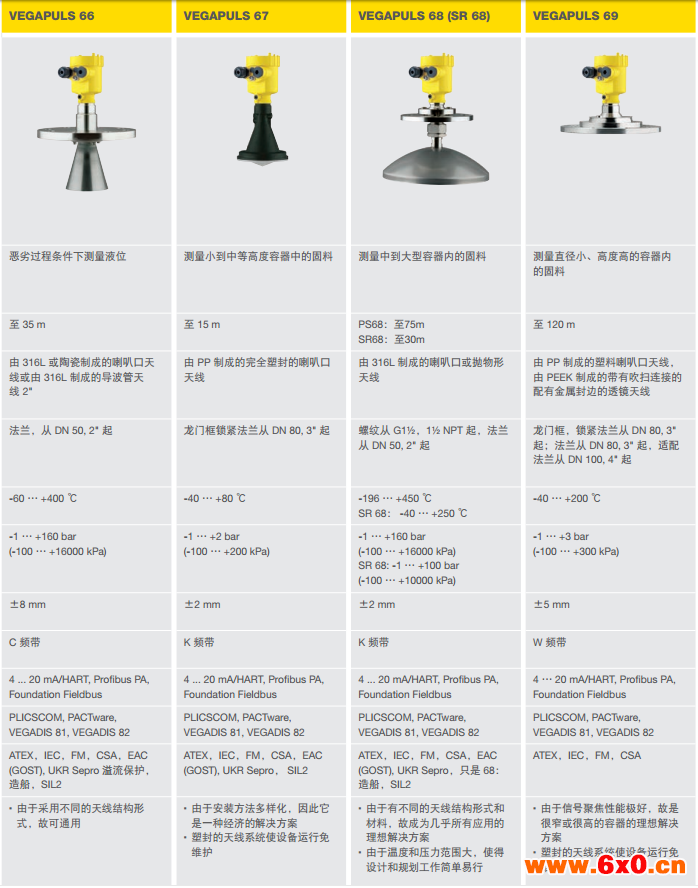

VEGAPULS 66
Der VEGAPULS 66 是一种传感器，用于在恶劣的过程条件下连续测量液体的液位。它适用于在储罐、过程容器或立管中的应用。VEGAPULS 66 有不同的天线型式，故可以通用。

应用范围
这里描述的 VEGAPULS 系列雷达传感器用于无接触式液位测量。它们可以测量各种液体，包括在高压和极端温度下的液体，还有普通的和具有侵蚀性的液体，并适用于对卫生提出了高要求的应用场合。

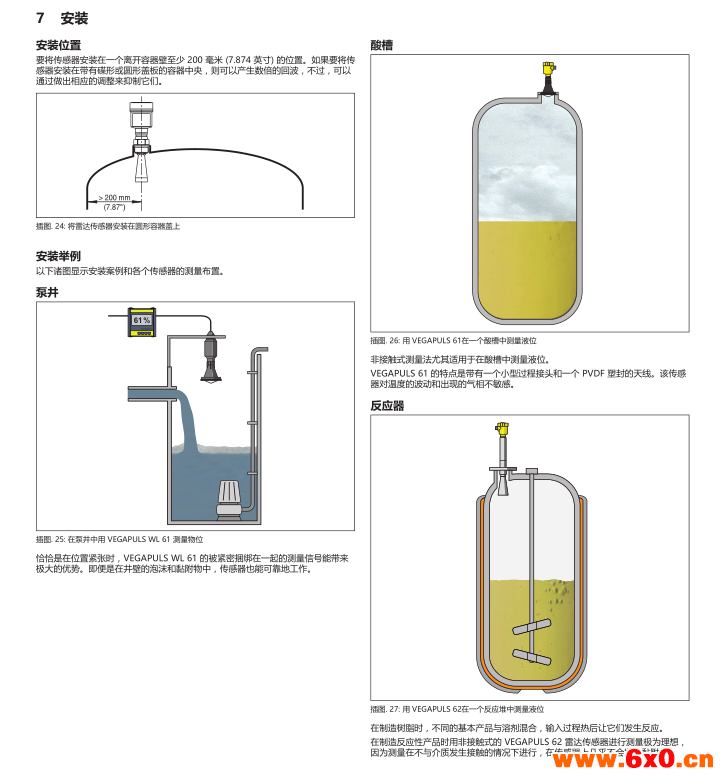

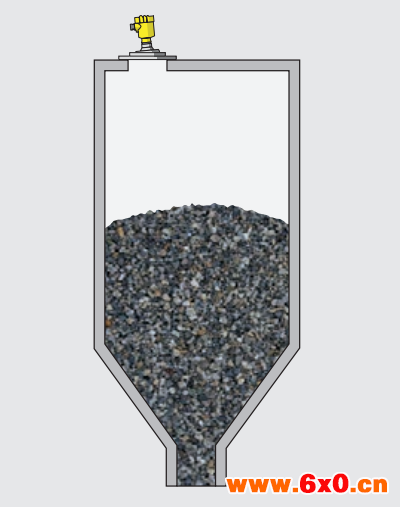

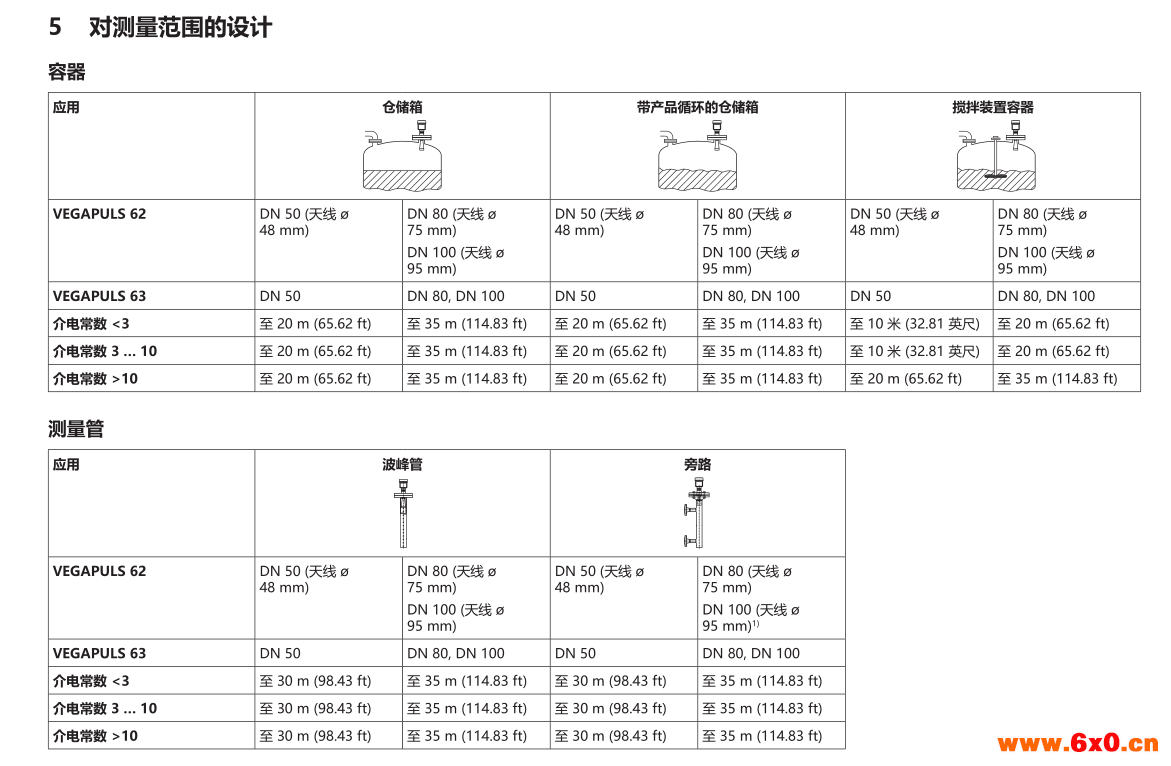

在容器里测量物位

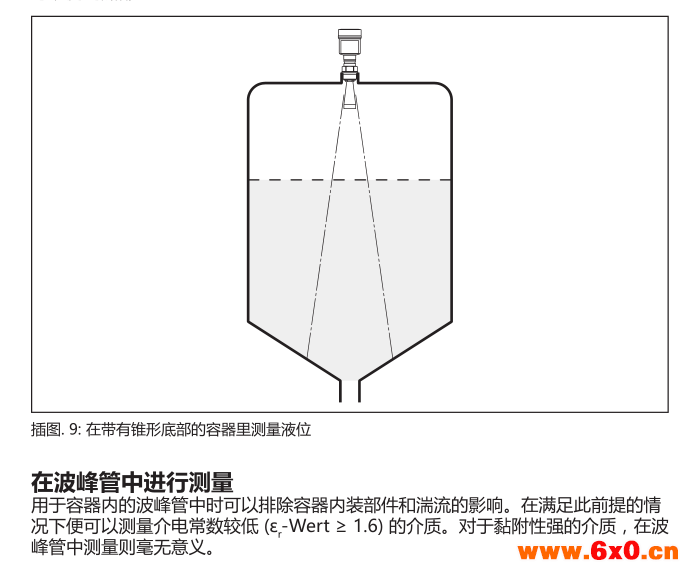

在带有锥形底部的容器中测量物位时，好是将传感器安装在容器中央，因为这样可以测到底部。
