arduino驱动uln2003操作步进电机的方法

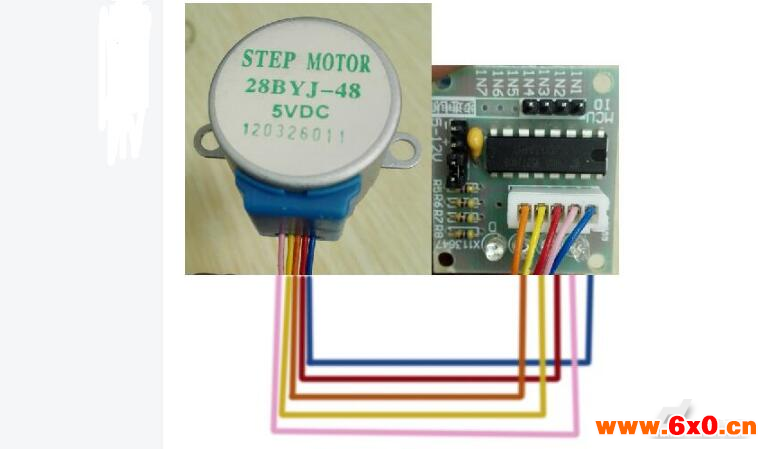

1、网上买的步进电机，很多接线顺序都不对。经过不懈努力查资料，终于找到了能用的接线方式：
电机上的12345针脚，对应着接线端子的42135。

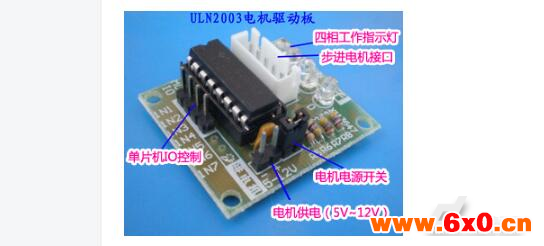

2、ULN2003步进电机驱动板可以让你方便的用Arduino控制28BYJ-48步进电机。驱动板的电机供电接口可以连接到Arduino的GND和5V取电，但是不推荐这种方法，推荐用独立的5-12伏1安培的电源或电池组取电。“IN0～IN4”连接arduino的4个数字口（在代码里进行相应的设置）。
3、28BYJ-48步进电机的齿轮减速比为64:1，转速约15转/分钟，一些软件采用某些手段和高电压电源（如12伏直流）也能达到约25转/分钟的转速。
4步控制信号序列：11.25度/步，32步旋转一周。
8步控制信号序列：5.625度/步，64步旋转一周。
正常情况下，4步模式下旋转一周将用：32（步/周）X64（齿轮比）=2048步。
代码如下：
//使用arduino IDE自带的Stepper.h库文件
#include《Stepper.h》
//这里设置步进电机旋转一圈是多少步
#define STEPS 100
//设置步进电机的步数和引脚（就是注意点2里面说的驱动板上IN1～IN4连接的四个数字口）。
Stepper stepper（STEPS，8，9，10，11）;
voidsetup（）
{
//设置电机的转速：每分钟为90步
stepper.setSpeed（90）;
//初始化串口，用于调试输出信息
Serial.begin（9600）;
}
void loop（）
{
//顺时针旋转一周
Serial.println（“shun”）;
stepper.step（2048）;
//4步模式下旋转一周用2048步。
delay（500）;
//逆时针旋转半周
Serial.println（“ni”）;
stepper.step（-1024）;
//4步模式下旋转一周用2048步。
delay（500）;
}
ULN2003引脚及功能
引脚1：CPU脉冲输入端，端口对应一个信号输出端。
引脚2：CPU脉冲输入端。
引脚3：CPU脉冲输入端。
引脚4：CPU脉冲输入端。
引脚5：CPU脉冲输入端。
引脚6：CPU脉冲输入端。
引脚7：CPU脉冲输入端。
引脚8：接地。
引脚9：该脚是内部7个续流二极管负极的公共端，各二极管的正极分别接各达林顿管的集电极。用于感性负载时，该脚接负载电源正极，实现续流作用。如果该脚接地，实际上就是达林顿管的集电极对地接通。
引脚10：脉冲信号输出端，对应7脚信号输入端。
引脚11：脉冲信号输出端，对应6脚信号输入端。
引脚12：脉冲信号输出端，对应5脚信号输入端。
引脚13：脉冲信号输出端，对应4脚信号输入端。
引脚14：脉冲信号输出端，对应3脚信号输入端。
引脚15：脉冲信号输出端，对应2脚信号输入端。
引脚16：脉冲信号输出端，对应1脚信号输入端。
ULN2003作用
ULN2003是大电流驱动阵列，多用于单片机、智能仪表、PLC、数字量输出卡等控制电路中。可直接驱动继电器等负载。
输入5VTTL电平，输出可达500mA/50V。
ULN2003是高耐压、大电流达林顿系列，由七个硅NPN达林顿管组成。该电路的特点如下：ULN2003的每一对达林顿都串联一个2.7K的基极电阻，在5V的工作电压下它能与TTL和CMOS电路直接相连，可以直接处理原先需要标准逻辑缓冲器来处理的数据。
ULN2003是高压大电流达林顿晶体管阵列系列产品，具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点，适应于各类要求高速大功率驱动的系统。
uln2003应用电路
ULN2003应用电路在自动化密集的的场合会有很多被控元件如继电器，微型电机，风机，电磁阀，空调，水处理等元件及设备，这些设备通常由CPU所集中控制，由于控制系统不能直接驱动被控元件，这需要由功率电路来扩展输出电流以满足被控元件的电流，电压。

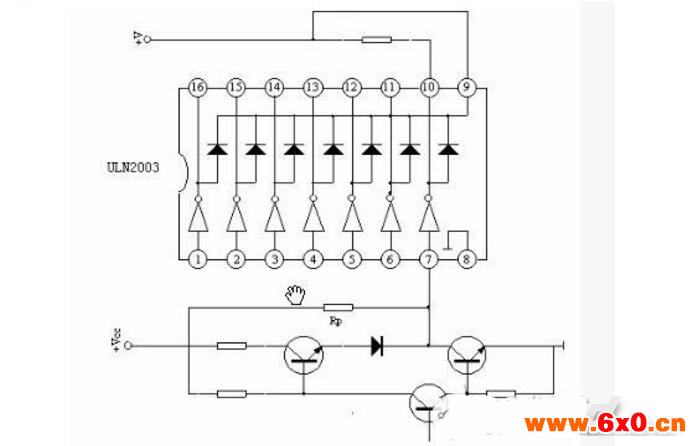

高压大电流达林顿晶体管阵列系列产品就属于这类可控大功率器件，由于这类器件功能强、应用范围语广。下图ULN2003的典型应用图。
