各位泵友大家好，本次为大家分享5种压力表，包括每一种仪表的动态结构图、原理介绍、仪表的优缺点。如喜欢，欢迎分享给圈内朋友！
压力表（5种）
弹簧管式压力仪表、电接点式压力仪表、电容式压力传感器、应变式压力传感器、U形管式压力计
压力表
十六、弹簧管式压力仪表
弹簧管式压力表的工作原理是：在表壳里装有一个用磷铜制成的椭圆形弹簧管，管的一端固定并与存水弯管相连接，另一端封闭与连杆和杠杆连接，指针固定在小齿轮 轴上。当弹簧管内受压时，由椭圆形膨胀为圆形，迫使弹簧管向外伸展，压力越高，伸展越大，这一动作通过拉杆，杠杆，扇形齿轮，小齿轮传递给指针，指针转动 指示出容器内的压力。当容器内无压力时，弹簧管恢复原样，指针回到零位。指针指示为表压，单位刻度应为MPa。
特点：
弹簧管式压力表具有结构简单，造价低廉，精度较高，便于携带，安装使用方便，测压范围较宽等特点，所以应用十分广乏。它是由表壳、弹簧管，固定端、拉杆，扇子齿轮、小齿轮、指针，游丝，管接头等零件组成。

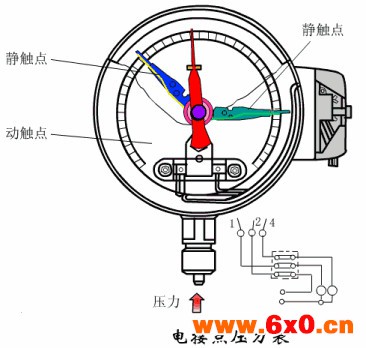

十七、电接点式压力仪表
电接点压力表基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿 轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路 得以断开或接通，以达到自动控制和发信报警的目的。
特点：
在电接点压力表装置的电接触信号针上，装有可调节的磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效的避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。所以电接点压力表具有动作可靠、使用寿命长、触点开关功率较大等优点。
十八、电容式压力传感器
它 一般采用圆形金属薄膜或镀金属薄膜作为电容器的一个电极，当薄膜感受压力而变形时，薄膜与固定电极之间形成的电容量发生变化，通过测量电路即可输出与电压 成一定关系的电信号。电容式压力传感器属于极距变化型电容式传感器，可分为单电容式压力传感器和差动电容式压力传感器。
单电容式压力传感器
它由圆形薄膜与固定电极构成。薄膜在压力的作用下变形，从而改变电容器的容量，其灵敏度大致与薄膜的面积和压力成正比而与薄膜的张力和薄膜到固定电极的距离 成反比。另一种型式的固定电极取凹形球面状，膜片为周边固定的张紧平面，膜片可用塑料镀金属层的方法制成。这种型式适于测量低压，并有较高过载能力。还可 以采用带活塞动极膜片制成测量高压的单电容式压力传感器。这种型式可减小膜片的直接受压面积，以便采用较薄的膜片提高灵敏度。它还与各种补偿和保护部以及 放大电路整体封装在一起，以便提高抗干扰能力。这种传感器适于测量动态高压和对飞行器进行遥测。单电容式压力传感器还有传声器式（即话筒式）和听诊器式等 型式。

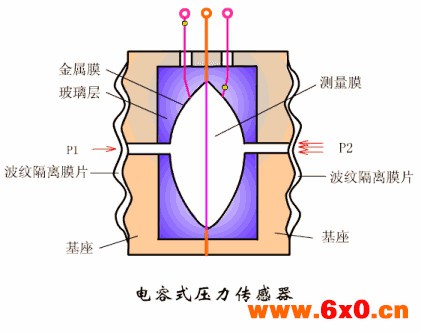

差动电容式压力传感器
它的受压膜片电极位于两个固定电极之间,构成两个电容器。在压力的作用下一个电容器的容量增大而另一个则相应减小，测量结果由差动式电路输出。它的固定电极 是在凹曲的玻璃表面上镀金属层而制成。过载时膜片受到凹面的保护而不致破裂。差动电容式压力传感器比单电容式的灵敏度高、线性度好，但加工较困难（特别是 难以保证对称性），而且不能实现对被测气体或液体的隔离，因此不宜于工作在有腐蚀性或杂质的流体中。
十九、应变式压力传感器
应变式压力传感器是压力传感器中应用比较多的一种传感器，它一般用于测量较大的压力，广泛应用于测量管道内部压力、内燃机燃气的压力、压差和喷射压力、发动机和试验中的脉动压力，以及各种领域中的流体压力等。
特点：
应变计中应用最多的是粘贴式应变计(即应变片)。它的主要缺点是输出信号小、线性范围窄,而且动态响应较差(见电阻应变计、半导体应变计)。但由于应变片的 体积小,商品化的应变片有多种规格可供选择，而且可以灵活设计弹性敏感元件的形式以适应各种应用场合，所以用应变片制造的应变式压力传感器仍有广泛的应 用。按弹性敏感元件结构的不同,应变式压力传感器大致可分为应变管式、膜片式、应变梁式和组合式4种。
二十、U型压力计
压力计的使用原理：当U型压力计没有与测压点连通前，U型玻璃管内两侧的液面在零刻度线处相平。当U型管的一端与测压点连通后，U型管内的液面会发生变化。若与测压点连通一侧的液面下降，说明测压点处的压力为正压，反之则为负压。
特点：
由于它结构简单、坚固耐用、价格低廉、使用寿命长若无外力破坏几乎可使用、读取方便、数据可靠、无需外接电力既无需消耗任何能源。故在工业生产各科研过程中得到非常广泛的应用。

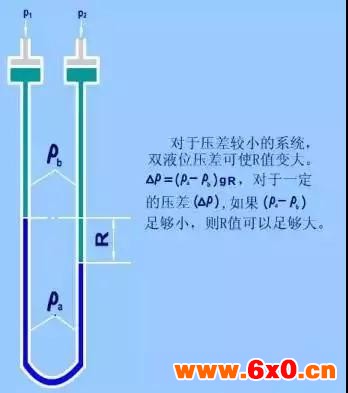

二十一、双液位压差计
