直流电阻测试仪使用说明及产品特点

随着电力行业辅助工具的发展，越来越多的辅助工具营运而生，这使得大家的工作效率有所提高，直流电阻测试仪也是如此。直流电阻测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。直流电阻测试仪在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。直流电阻测试仪为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担。下面我们来说说能使直流电阻测试仪工作效率提高的操作犯法。

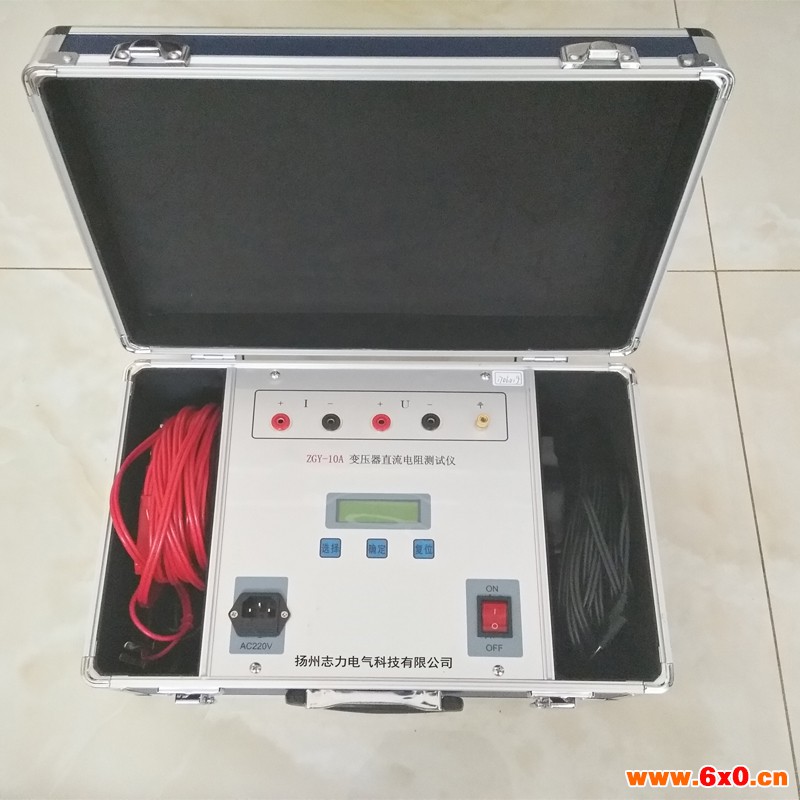

1、接线：将直流电阻测试仪的I＋、V＋、V－、I－端子与被试品联接好，这种联接法，可消除接触电阻以及联线电阻对测量的影响，在使用中，如果直流电阻测试仪随带的测试线长度不够，可使用直径相当的导线将测试线加长。

　　2、测量：接好测试线后，闭合电源开关，电源指示灯亮，按下“启停”键，此时表头显示“E0000”。根据被测值的大小选定电阻档位量程，按下该档开关，此时该档指示灯亮，四位半LCD显示的稳定值即为被测的电阻值，读值时请注意所选量程上的单位（mΩ/Ω/kΩ）。在测量大电感试品如电力变压器时，在测试回路以外的其它不需测量的线圈zui好将其短路，以免电磁干扰。

　　3、放电：测试完后断开总电源，如果在感性试品，关断电源后应让仪器有续放电过程，一般放电至少20秒，否则电感的反电动势危害人身安全。

　　直流电阻测试仪在测试中需要注意三点，包括：

　　1、需要根据变压器铭牌数据和出厂试验报告选择合适的试验仪器，主要考虑变压器的容量、绕组阻值大小、绕组额定电流，试验仪器的精度、量程、试验电流，二者要匹配。

　　2、选好试验仪器后，需要用标准电阻对直流电阻测试仪器检查其测量准确度后，决定该仪器能否使用。

　　3、开始试验时去掉变压器绕组引出线接线柱上的螺母，检查油浸变压器的档位放到对应档位的卡槽保证接触良好，将干式变压器的组别连接杆的连接螺栓紧固保证接触良好。
