离子选择电极法铵离子在线分析仪的原理和结构

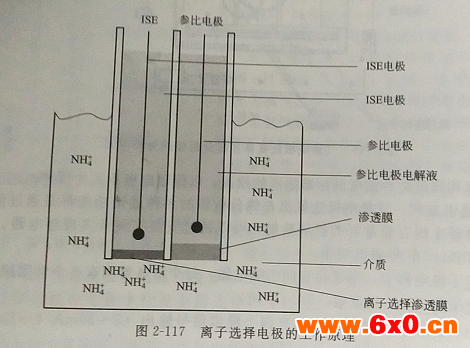

       a．测量原理。铵离子选择电极前端有离子选择性透过膜，铵离子得以透过膜与电极（pH电极）和电解液发生电化学反应，为了比较电极发生反应后电势的变化。需要有参比电极，因此使用一根差分pH电极作为参比电极。除此以外，钾离子的存在以及温度的变化都会对离子选择电极的测量结果产生影响和干扰，因此，还使用了钾离子选择电极测量钾离子浓度，温度电极测量温度，并与铵离子选择电极的测量值进行相互补偿和平衡，保证铵离子浓度测量的尽量准确。离子选择电极的工作原理见图2-117

      b. 仪器结构。离子选择法铵离子在线分析仪是由探头部分和数字化控制器组成，探头与控制器间通过数字接口传输数据并以此从控制器向探头供电。

    探头（pH探头）部分主要是由探头芯和传感器本体组成的，它们之间通过锁定环加以固定。

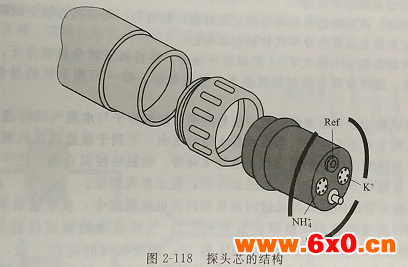

    探头芯是测量的核心元件，集成了铵离子选择电极、钾离子选择电极、差分pH参比电 极和温度电极。探头芯(见图2-118)作为整体可以被拆装，当膜、电极或盐桥的寿命到达期限后，可以整个更换探头芯。
