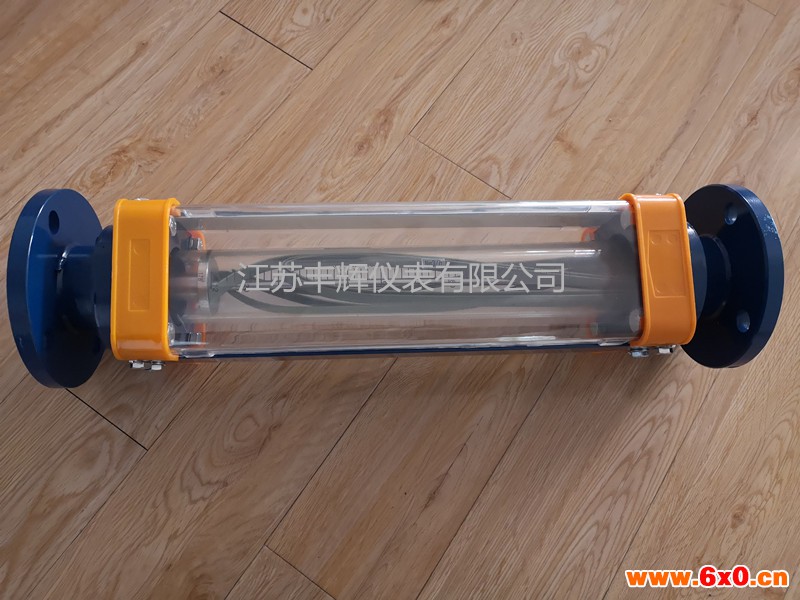

LZB-80管道式玻璃转子流量计

LZB-80管道式玻璃转子流量计

一、产品特点：
●  先进的加工工艺
●  优越的经济型
●  结构简洁 性能可靠
●  压力损失小
●  流量调节性能优越
●  特型设计方便改善性能

二、技术参数：
（1）基本
测量范围：水（20℃） 2.5-150000L/h
空气（20℃，0.1013MPa）0.07-4000Nm3/h
量程比：10：1
精度：1.5/2.5
工作压力：≤6.4MPa
工作温度：-40 ～ 350℃（氟塑料衬里-10 ～ 80℃）
环境温度：-20 ～ 80℃
介质粘度：DN15≤5mPa.S
DN25 ～ DN150≤250mPa.S
管体材质：1Cr18Ni9Ti,316L,内衬PTEF等
过程连接：法兰，或按用户提供
蒸汽佳套头：法兰，DN15/PN1.6，或按用户提供
（2）远传装置
①SK5W1-1角位移变送器
基本误差：1.5%F.S
输出信号：4 ～ 20mA
负载阻抗：350Ω
电源电压：24VDC
环境温度：-30 ～ 80℃
出线口：M20 × 1.5
防爆标志：ExibIICT4
②变送器
电源影响：<0.1%(不含数字分辨率[70μA)
负载影响：<0.1%(不含数字分辨率[70μA)
电流损耗：4 ～ 21.6mA，相对于测量值的0%
负载阻抗：0 ～ 800
工作电压：12.8 ～ 30VCD
二线制Rext[KΩ]=（供电电源[V]-12.7）/22mA
输出信号：4 ～ 20mA
环境温度：-25 ～ 80℃
出线口：M20 × 1.5
防爆标志：ExibIICT6

LZB-80管道式玻璃转子流量计

三、使用方法：
1、在拿到玻璃转子流量计之后，或者说玻璃转子流量计接手之际，首先观察玻璃转子流量计内的玻璃管是否完好，因为玻璃管极易破损，如果是在运输途中破损的，请直接沟通快递和厂家解决。其次是去掉的固定物，因为流量计的浮子是可以上下滑动的，为了运输途中的滑动震碎玻璃管，所以一般玻璃转子流量计都在玻璃管内部有填充物或者固定物。轻轻地倒向看转子能否自由的上下滑动。如果不能自由的滑动，就要轻轻的振动支板，这样一般都可以滑动了。如果再不能滑动，就需要请专业技术人员拆机解决。
2、在向管道上安装时，玻璃转子流量计是垂直安装的，这时首先要看上、下游管道是否在一条直线上。如果不在一条直线上，不仅会影响仪表的测量准确度，而且会损坏仪表。
3、前面两点确保无误后，方可以开始使用。安装好流量计之后，操作者应先详细阅读说明书。然后开启阀门，开启阀门要注意速度，一定要缓缓的开启，如果估计流量能够浮动转子而转子并没有向上移动，这时候立即停继续开阀，同时轻轻敲打管道，使转子能慢慢上升。有很多操作人员开阀过猛，刚装上新设备，猛的一开阀造成了玻璃转子流量计内玻璃管损坏。这一点应引起操作人员注意。
4、注意安全使用：有使用者有这么个现象，为了观察流量计的读数，更清晰的看到流量计刻把流量计的前罩壳去掉，其实这个是绝对不允许的，因为玻璃管易爆破，罩壳去掉使用，罩壳起到保护作用。所以不可以把罩壳去掉使用。
