不同电机应选择适合的引接线

来源:网络  作者:网络转载   2019-09-26 阅读:235

Ms.参与朋友小M闲聊,他们企业售出的绕线电机转子引线发生对地,小M动用了设计部门人员仔细分析,发现该电机制造时未按要求使用规定电压的引线。

电机引接线是电机产品的重要组成,不同的电机因产品自身特点和使用工况的特殊性,需要选择不同类型的电缆。因电机产品引线与绕组同时浸漆的特殊工艺,专门有行业标准规定了电机用电缆的特性要求。Ms.参整理了用于直接、永久地与电机绕组连接并引出机壳或绕组,与电机接线柱直接连接电缆的一些相关要求,与大家进行分享。

关于浸漆的要求

电缆通常需经受与相接部件相同的处理,包括浸入浸渍漆中,并进行后期的烘烤。尽管电缆在型式试验中包含了热效应试验和耐浸渍漆试验,但用户仍应就所用电缆浸渍漆的牌号、烘烤固化处理方面的信息提供给电缆生产厂家,以进一步明确电缆的适用性。

温度方面的内容

电缆连续运行导体最高温度与电缆所连接的机械或设备的“最热点”温度无关。电机绝缘的耐热等级分类涉及到线圈绕组最热点温度,而线圈端的引接线通常固定在线圈绕组温度最低之处,线圈端引接线上的温度一般都要低于所连接线较强绕组的温度。

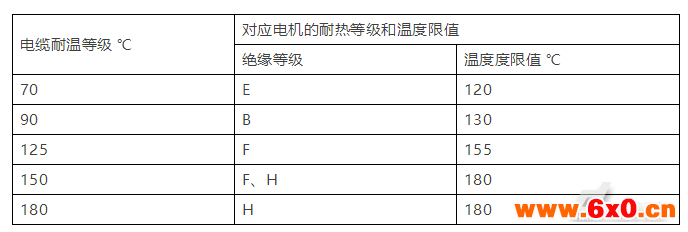

下表列出了根据电机绝缘温度等级对电缆的典型选择。然而,要准确选择电缆则应考虑多种因素,如产品设计、产品性能及有关安装条件的鉴定试验。

电机常用电缆型号、名称及特性

●连续运行导体最高温度为70℃的软电缆和软线

对应标准JB/T6213.2

JV聚氯乙烯绝缘电机绕组引接电缆(电线)

JF丁腈聚氯乙烯复合物绝缘电机绕组引接电缆(电线)

使用特性:交流额定电压为500V;连续运行导体最高温度为70℃;电缆(电线)敷设时的允许弯曲半径应不小于电缆(电线)外径的4倍。

●连续运行导体最高温度为90℃的软电缆和软线

对应标准JB/T6213.3

JE乙丙橡皮绝缘电机绕组引接电缆(电线)

JEH乙丙橡皮绝缘氯磺化聚乙烯护套电机绕组引接电缆(电线)

JEM乙丙橡皮绝缘氯醚护套电机绕组引接电缆(电线)

JH氯磺化聚乙烯绝缘电机绕组引接电缆(电线)

使用特性:电缆(电线)的交流额定电压为500V、1000V、3000V、6000V和10000V;连续运行导体最高温度为90℃;电缆(电线)敷设时弯曲半径应不小于电缆(电线)外径的4倍。

●连续运行导体最高温度为180℃的软电缆和软线

对应标准JB/T6213.4

JG硅橡皮绝缘电机绕组引接电缆(电线)

使用特性:电缆(电线)的交流额定电压为500V、1000V、3000V、6000V和10000V;连续运行导体最高温度为180℃;电缆(电线)敷设时弯曲半径应不小于电缆(电线)外径的4倍。

●耐氟里昂软线

对应标准JB/T6213.5

JZ聚酯绝缘耐氟里昂电机绕组引接软线

JF46聚全氟乙丙烯绝缘耐氟里昂电机绕组引接软线

使用特性:电缆(电线)的交流额定电压为500V;电缆(电线)敷设时的允许弯曲半径应不小于电缆(电线)外径的4倍。

●连续运行导体最高温度为125℃和150℃的软电缆和软线

对应标准JB/T6213.6

JYJ125125℃交联聚烯烃绝缘电机绕组引接电缆(电线)

JYJ150150℃交联聚烯烃绝缘电机绕组引接电缆(电线)

使用特性:电缆(电线)的交流额定电压为500V(JYJ150型电缆仅有该电压)、1000V和3000V;JYJ125型电缆(电线)的连续运行导体最高温度为125℃,JYJ150型电缆(电线)的连续运行导体最高温度为150℃;电缆(电线)敷设时的允许弯曲半径应不小于电缆(电线)外径的4倍。

JB/T6213.1-6213.6是针对电机引接线的系列标准,规定了不同电机、不同工况条件下的专用引接线标准和具体要求,各电机生产企业应按照电机的实际选择并正确使用,预防因引接线选择和使用不当导致的质量问题。JB/T6213.1是针对于电机用电缆的一般要求,而其他则是对于不同绝缘等级或不同工况条件下的特殊要求。
