美国邦纳BANNER光电传感器工作原理

美国邦纳BANNER光电传感器工作原理

美国邦纳BANNER光电传感器是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路接通电路，从而检测物体的有无。物体不限于金属，所有能反射光线（或者对光线有遮挡作用）的物体均可以被检测。美国邦纳BANNER光电传感器将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电传感器烟雾报警器，工业中经常用它来计数机械臂的运动次数。

　　美国邦纳BANNER光电传感器的应用：

　　光电传感器已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。

　　常用的红外线光电传感器，是利用物体对近红外线光束的反射原理，由同步回路感应反射回来的光的强弱而检测物体的存在与否来实现功能的，美国邦纳BANNER光电传感器首先发出红外线光束到达或透过物体或镜面对红外线光束进行反射，光电传感器接收反射回来的光束，根据光束的强弱判断物体的存在。红外光电传感器的种类也非常的多，一般来说有镜反射式光电传感器、漫反射式、槽式、对射式、光纤式等几个主要种类。光电传感器快易优自动化选型有收录。

　　在不同的场合使用不同的美国邦纳BANNER光电传感器，例如在电磁振动供料器上经常使用光纤式光电传感器，在间歇式包装机包装膜的供送中经常使用漫反射式光电传感器，在连续式高速包装机中经常使用槽式光电传感器。

　　美国邦纳BANNER光电传感器的工作原理：

　　由振荡回路产生的调制脉冲经反射电路后，然后用数字积分光电传感器或RC积分方式排除干扰，经延时（或不延时）触发驱动器输出美国邦纳BANNER光电传感器控制信号。

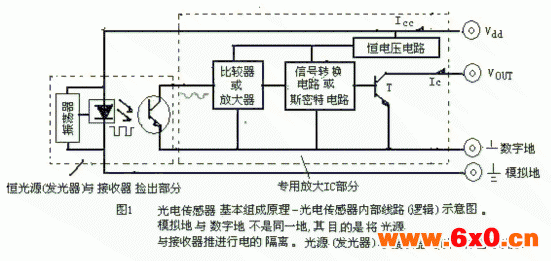

　　利用光学元件，在传播媒介中间使光束发生变化；利用光束来反射物体；使光束发射经过长距离后瞬间返回。光电传感器是由发射器、接收器和检测电路三部分组成。发射器对准目标发射光束，发射的光束一般来源于发光二极管（LED）和激光二极管。光束不间断地发射，或者改变脉冲宽度。受脉冲调制的光束辐射强度在发射中经过多次选择，朝着目标不间接地运行。接收器有光电二极管或光电三极管组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面的是检测电路，它能滤出有效信号和应用该信号。

　　光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。它由发光源和受光器两部分组成。把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。光电耦合器的种类较多，常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。工作原理在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。

　　由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。美国邦纳BANNER光电传感器快易优自动化选型有收录，并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，经延时（或不延时）触发驱动器输出光电传感器控制信号。 美国邦纳BANNER光电传感器一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电传感器的工作。
