LZB-80气体玻璃转子流量计

来源:网络  作者:网络转载   2019-10-09 阅读:76

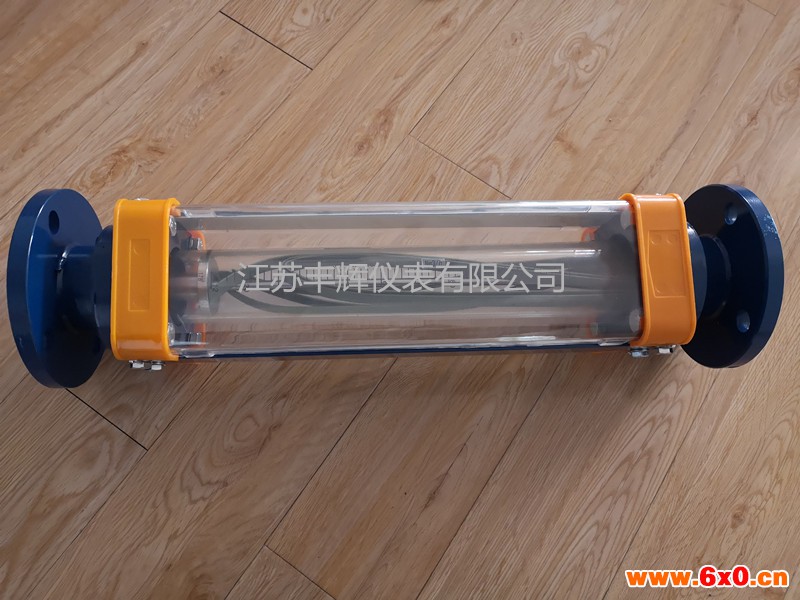

LZB-80气体玻璃转子流量计

玻璃转子流量计是一种变面积式流量计,它主要又一根自下而上扩大的垂直玻璃锥管和一只可随流量大小上下移动的父子组成。因为流经流量计的流量与浮子上升高度(亦即流量计的流量面积)之间存在一定的函数关系,浮子的高度位置可作为流量量度示值。适合测量单相非脉动流体(液体或气体)的流量。

一、产品特点:
●  先进的加工工艺
●  优越的经济型
●  结构简洁 性能可靠
●  压力损失小
●  流量调节性能优越
●  特型设计方便改善性能

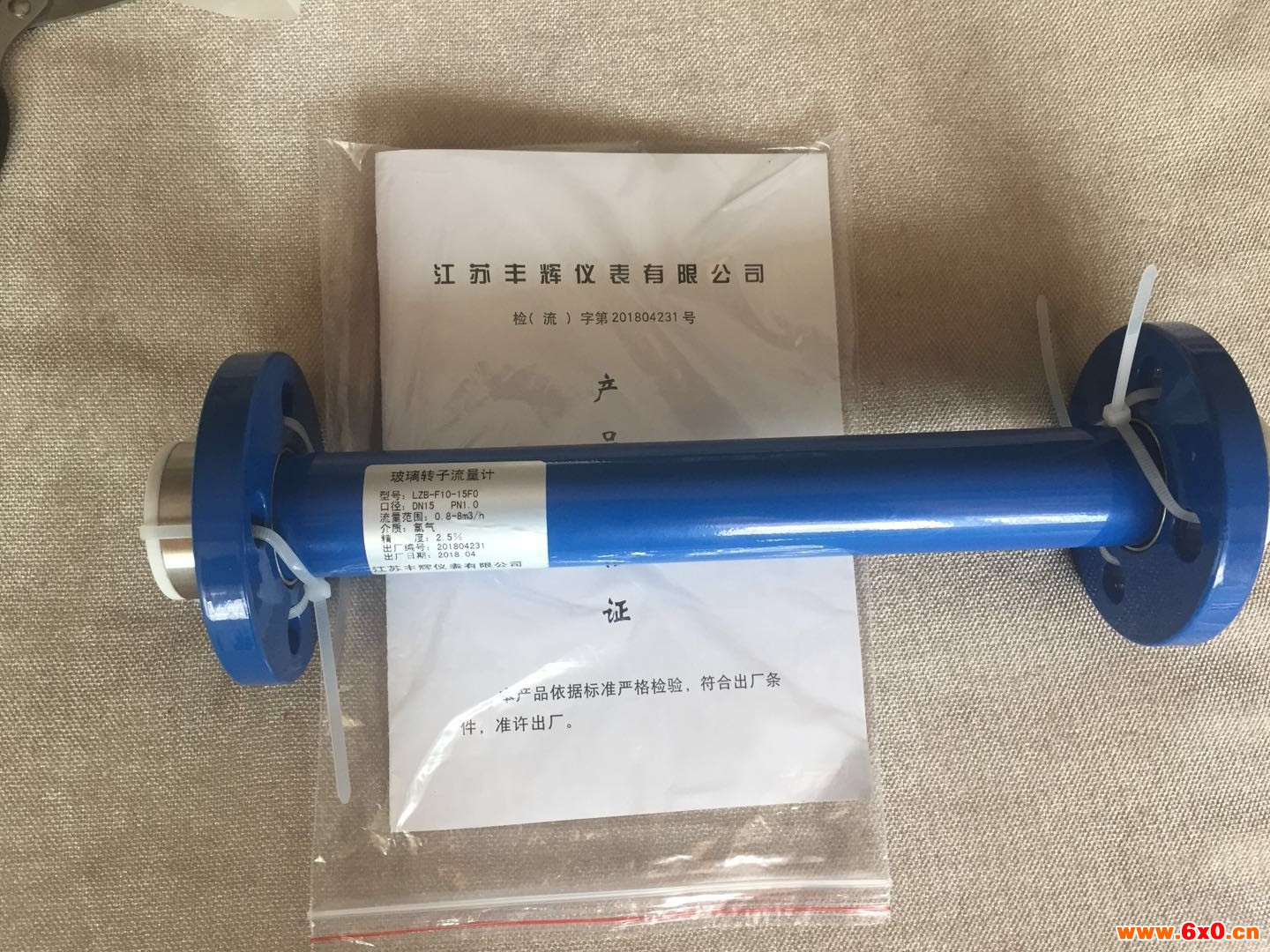

LZB-80气体玻璃转子流量计

二、技术参数:
(1)基本
测量范围:水(20℃) 2.5-150000L/h
空气(20℃,0.1013MPa)0.07-4000Nm3/h
量程比:10:1
精度:1.5/2.5
工作压力:≤6.4MPa
工作温度:-40 ~ 350℃(氟塑料衬里-10 ~ 80℃)
环境温度:-20 ~ 80℃
介质粘度:DN15≤5mPa.S
DN25 ~ DN150≤250mPa.S
管体材质:1Cr18Ni9Ti,316L,内衬PTEF等
过程连接:法兰,或按用户提供
蒸汽佳套头:法兰,DN15/PN1.6,或按用户提供
(2)远传装置
①SK5W1-1角位移变送器
基本误差:1.5%F.S
输出信号:4 ~ 20mA
负载阻抗:350Ω
电源电压:24VDC
环境温度:-30 ~ 80℃
出线口:M20 × 1.5
防爆标志:ExibIICT4
②变送器
电源影响:<0.1%(不含数字分辨率[70μA)
负载影响:<0.1%(不含数字分辨率[70μA)
电流损耗:4 ~ 21.6mA,相对于测量值的0%
负载阻抗:0 ~ 800
工作电压:12.8 ~ 30VCD
二线制Rext[KΩ]=(供电电源[V]-12.7)/22mA
输出信号:4 ~ 20mA
环境温度:-25 ~ 80℃
出线口:M20 × 1.5
防爆标志:ExibIICT6
