德国威卡WIKALGG玻璃板液位计

来源:网络  作者:网络转载   2019-10-09 阅读:324

威卡(WIKA)是一家拥有9300余名员工的全球性德国家族企业,公司不仅是压力、温度测量领域的全球领dao者,还是液位、力、流量测量、校准技术

玻璃板液位计可用来直接指示密封容器中的液位高度,具有结构简单,直观可靠,经久耐用等优点,但容器中的介质必须是与钢、钢纸及石墨压环不起腐蚀作用的。 HG5型玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球,当玻璃意外破损时,钢球能在容器内压力的作用下,自动关闭液流通道,以防止液位继续外流。在仪表的阀端有阻塞孔螺钉,可供取样时用,或在检修时,放出仪表中剩余液体时用。根据连通器原理,通过透明玻璃直接显示容器内液位实际高度。

然而威卡(WIKA)LGG玻璃板液位计

应用于:

█无电源连续指示

█直接显示液位

█个性化设计和耐腐蚀材料让产品应用范围广泛

█化工、石化行业、石油及天然气采集(海上平台)、造船、机器制造、发电设备、发电厂

█油气、传热和制冷系统、低温装置

玻璃板液位计的功能特性:

过程及系统的特殊产品

工作限值:

█工作温度: -196 ... +374 °C 1)

█工作压力: 真空至 25 MPa 1)

█多种过程连接和材质可选择

█可选照明

█可选加热或绝缘

个别限值。对于应用程序的限制,需要同时考虑温度和压力产生的影响。

下面我将详细介绍玻璃板液位计的描述:

LGG型玻璃板液位计的主体是它的重要组成部分,包含了液位通道(有时甚至还有加热通道)以及座面的密封腔和可视玻璃。

LGG型玻璃板液位计主体上安装或集成阀门接头和过程连接。如有必要,还可以在顶底部安装通气或排污结构。

为保证玻璃质量,可视玻璃板只能使用硼硅酸盐玻玻璃或云母表盘以及密封件都是通过U型螺栓固定,并使用护罩进行密封。所使用的硼硅酸玻璃符合DIN 7081标准。

蒸汽应用下,玻璃板液位计上的玻璃可耐受243℃ (云母设计为280℃)的蒸汽温度和300℃其他介质温度,特殊情况下可耐受温度高达374℃。在某些特殊工作条件下的玻璃可选用云母材质。

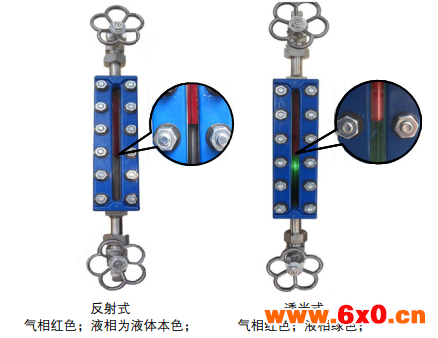

双色显示:双色玻璃板液位计使气相和液相呈现出对比分明的颜色,便于观察。双色玻璃板液位计是改变玻璃的

结构及颜色,根据光线的折射、反射和透射原理使气相和液相呈现不同颜色。

产品分为反射式及透光式,反射式显示为气相红色,液相为液体本色。当介质为透明时透光式显示为红/绿双色,

即气相红色;液相绿色。介质颜色为红色时不适合使用双色玻璃板液位计。

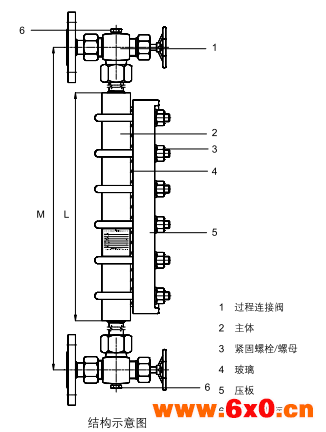

玻璃板液位计主要由连接阀,主体,压板玻璃,垫片与紧固件组成。。主体中心贯穿开孔。并通过尤壬。与阀门连接。做为液体引入的通道,。紧固件压板用于压紧玻璃和垫片。使液位计密封。玻璃作为试穿,用于观察主体内的液位。

更多特性:

█多重结构可实现有盲区。低盲区至零盲区,满足不同需求。

█中心距可根据需求定制(Max.2000)

█阀门操作:标配手轮,快关于手柄可选。

可选项:

█双色显示

█照明装置

█蒸汽伴热管

█防霜视窗

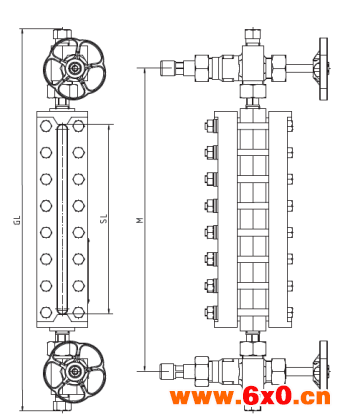

玻璃板液位计 锻制型,反射式 LGG-RP

技术参数:

材质: 碳钢 A350LF2 表面氮碳共渗

尺寸主体:40×40mm 锻件

压板:80×30mm 锻件

玻璃: 钢化硼硅玻璃,反射式 根据 DIN7081

介质温度: -40℃~+243℃(蒸汽)-40℃~+280℃

介质压力: 大 10.0MPa

中心距: M=SL+180mm

过程连接: 外螺纹 NPT1/2”~3/4”焊接端 1/2”~3/4”

法兰:DIN/EN DN10~50,PN16~100/ANSI 1/2”~2“,class150~600

钢球关闭压力 ≥0.3MPa

通气选项:

标配:通气塞 NPT1/2”

可选: 通气截止阀 NPT1/2”(F)通气截止阀 BSP1/2”(F)

排污选项:

标配: 排污塞 NPT1/2”

可选: 排污截止阀 NPT1/2”(F)排污截止阀 BSP1/2”(F)

玻璃尺寸 4 号~9 号

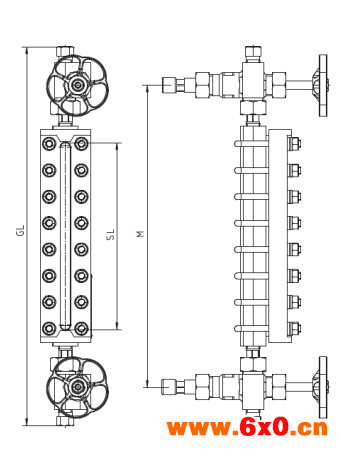

玻璃板液位计 锻制型,透光式 LGG-TP

技术参数:

材质 碳钢 A350LF2 表面氮碳共渗

尺寸 主体:40×40mm 锻件

压板:80×30mm 锻件

玻璃: 钢化硼硅玻璃,透光式 根据 DIN7081

可选:云母保护

介质温度: -40℃~+243℃(蒸汽,无云母保护)-40℃~+300℃(蒸汽,带云母保护)-40℃~+300℃

介质压力: 大 10.0MPa

中心距: M=SL+180mm

过程连接: 外螺纹 NPT1/2”~3/4”焊接端 1/2”~3/4”

法  兰:DIN/EN DN10~50,PN16~100

法  兰:ANSI 1/2”~2“,class150~600

钢球关闭压力 ≥0.3MPa

通气选项 标配:通气塞 NPT1/2”

可选: 通气截止阀 NPT1/2”(F)

通气截止阀 BSP1/2”(F)

排污选项 标配: 排污塞 NPT1/2”

可选: 排污截止阀 NPT1/2”(F)

排污截止阀 BSP1/2”(F)

玻璃尺寸 4 号~9 号



如有疑问请咨询:德国威卡WIKA  LGG玻璃板液位计
