川崎kawaki梭形流量计INF-M流量显示器​工作原理

 INF―M型可以测量液体和气体的流量，液体可以应对水和油以及具有腐蚀性的液体。

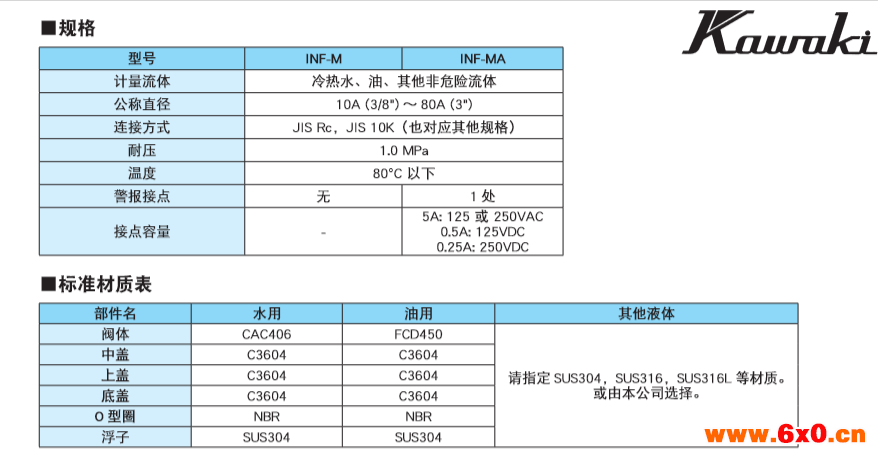

■特点 ＜ INF-M 型＞

·梭形结构，可水平安装。 采用金属锥形管的面积式流量计，可水平安装使用。

·精度高，刻度范围广。精度 FS x ±2% 以内。 刻度范围 FS x 1/10 ～ FS（例 . 1L/min ～ 10 L/min） 可计量液体和气体，通过改变阀体和要部材质，可生产高耐腐蚀性产品。

·可对应高温·高压流体。 标准产品的耐热性为 80°C，特殊制造最大可对应 300°C。 标准产品的耐压为 1.5 MPa，特殊制造最大可对应 30 MPa。


原理

FLOW METER INF-M型，FLOW SWITCH INF-MA型的原理是与面积式流量计相同的往返型流量计。

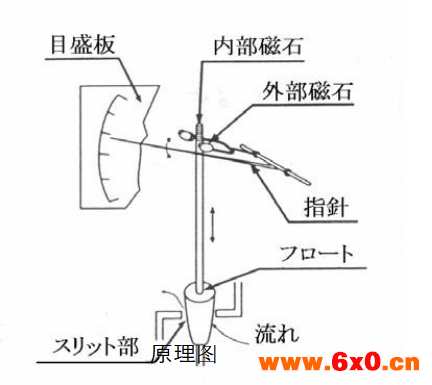

如原理图所示，流体从右向左流动时，浮子会因流体流动而产生前后压力差。

浮子受该差压引起的向上力影响而上升，但随着向上方移动，浮子和狭缝部分的流通面积增加，因此通过那里的液体的速度变小，差压减少，浮子在其重量与差压引起的力平衡的位置上静止。

由于这个平衡的浮子的位置和流量的关系是成比例的，所以可以检测出那个位置求出流量。 在此浮点轴的顶部磁化

内置石头，通过磁铁耦合，与外部磁铁联动，将其运动在刻度板上作为指针

 让我来指示流量。 另外，FLOW SWITCH INF-MA型的情况下，在外部磁铁轴上安装凸轮板，由此使微开关ON OFF。

结构

3-1。FLOW METER INF-M类型

本型式是测量液体，气体的流量的东西，构造大致区分由测量部，连接部以及指示部构成。 测量部分具有随流体流动而上下移动的浮标。 那个浮子的上端部内置有内部磁铁。 而且，在连接部分，外部磁铁通过无标记管追随浮子的上下移动。

在与该外部磁铁同轴设置指针，在刻度板上指示流量。 因此，由于测量流体是用无标记管完全密封的，因此完全没有漏液的发生。

分解

 4-1。测量部分与连接部分和指示部分的分解

 如果拧松本体①和中盖②以及停止上盖③的4根（或者6根）螺栓，就可以从本体①中取出测量部分的要部。

 分解时，请合上本体，中盖以及上盖的位置关系。 请配合合上记号进行再组装。

 4-2。分解指示部分

 请从箱子本体⑤上取下箱子盖。 然后从主轴上卸下指针Emb。

 然后卸下刻度板。

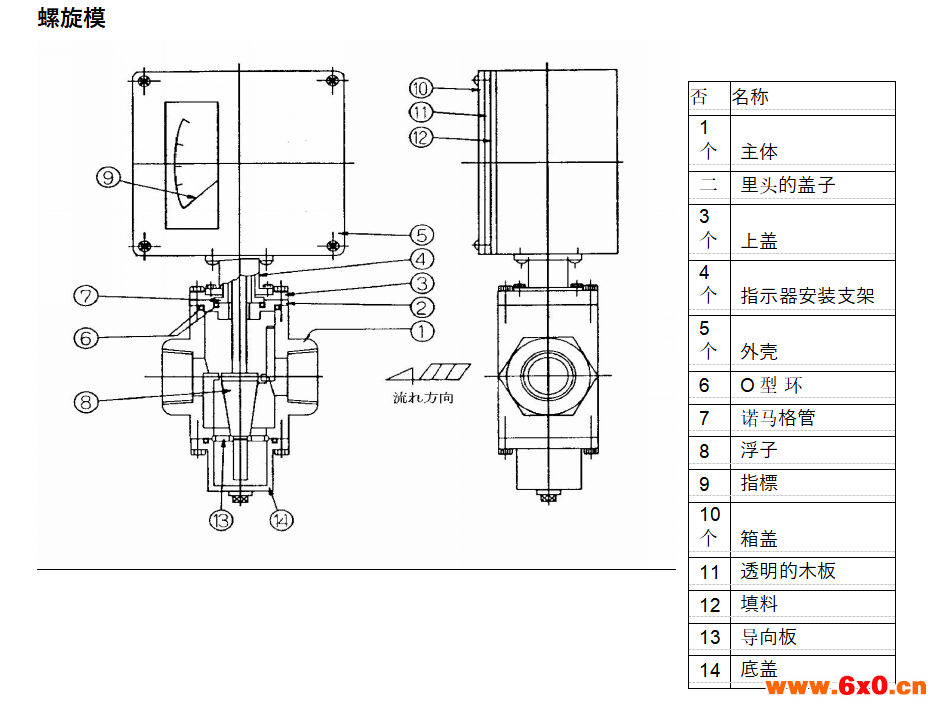

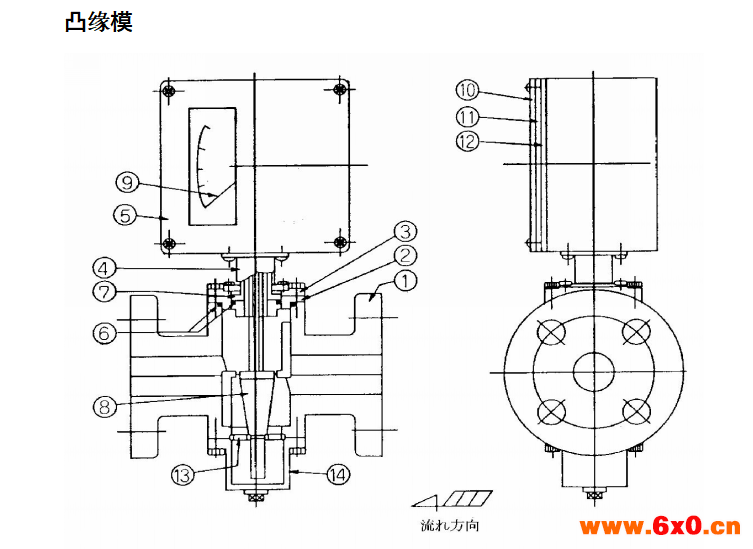

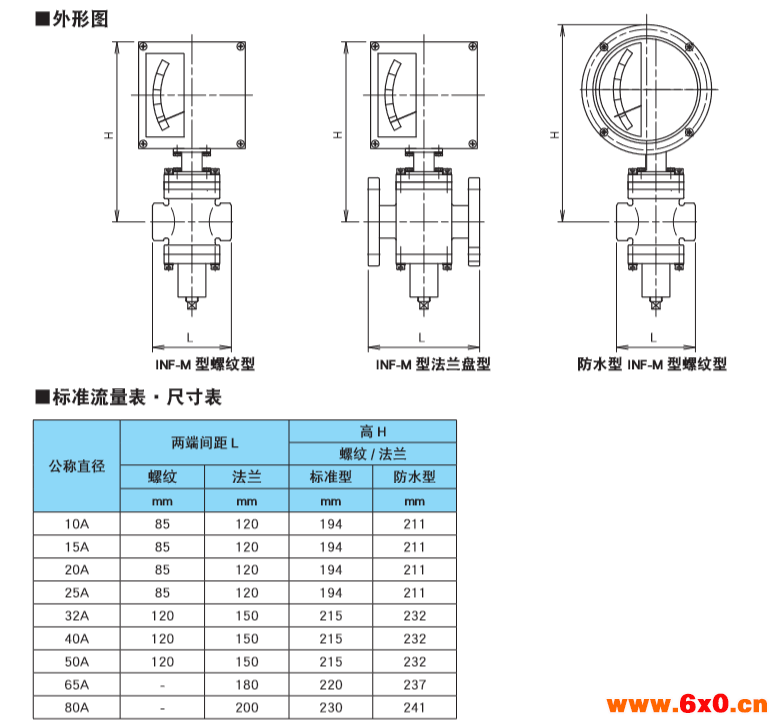

结构图
