高压鼠笼型三相异步电机故障及维修

高压鼠笼型三相异步电机故障及维修

高压电机是指在工频50Hz、额定电压为3kV、6kV及10kV交流三相电压下运行的电机。高压电机分类方法有多种，从容量大小分为小型、中型、大型及特大型4种；从绝缘等级分为A、E、B、F、H、C级电机；从结构及用途上分为通用型高压电机及特殊结构与用途高压电机。

本文将要介绍的电机为通用型高压鼠笼式三相异步电机。

高压鼠笼式三相异步电机同其它电机一样，是建立在电磁感应基础上的，在高电磁场作用下和本身技术条件及外部环境、运行条件等综合作用下，电机将在一定运行期内产生各种电气、机械故障。

1高压电机经常出现的故障

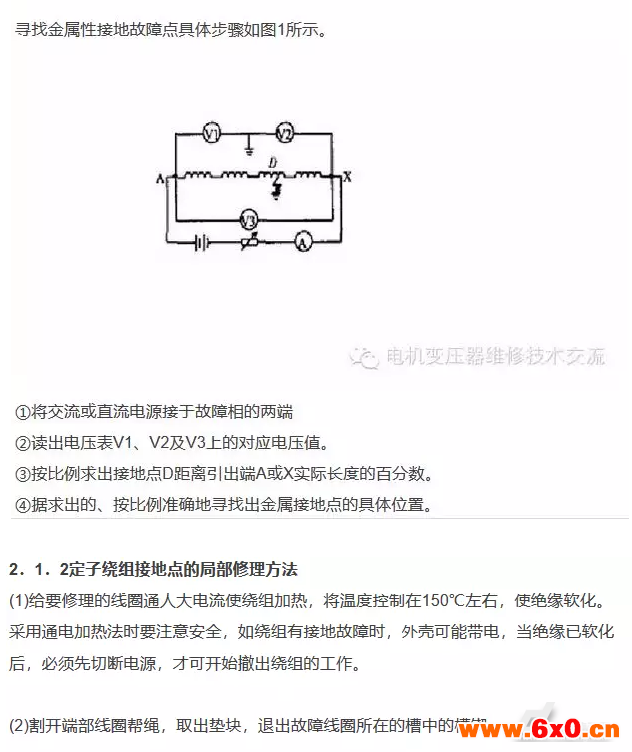

1.1电机绝缘电阻低，绕组绝缘击穿接地及引出线故障

由于环境潮湿，使电机绝缘受潮，绝缘电阻值不符合规程要求；由于粉尘较大，有磁性物质落在线圈表面上，产生钻孔现象，导致定子绕组的绝缘被击穿接地；电机引线位置处于铁心背部的热风区，长期运行后绝缘热老化，引出线橡胶绝缘酥脆、变质和剥落，外力和机械震动使瓷瓶破裂或电机引线松动，导致电机引出线接触不良甚至断裂而出现剧烈的弧光放电现象。

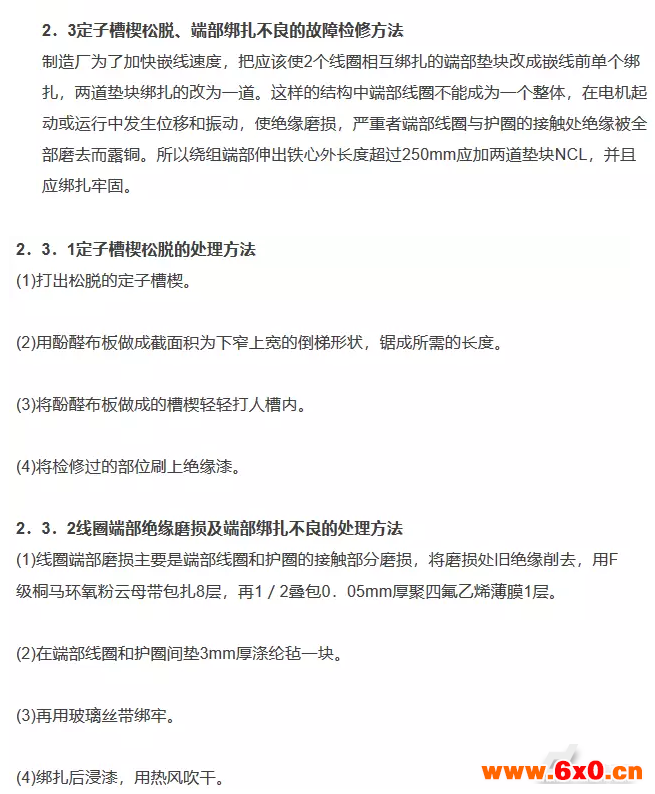

1．2电机定子槽楔松动，端部绑扎不良故障

电机定子槽楔松动、绕组端部绑扎不良，当电机在启动和运行时产生振动，线圈相对产生位移，电机电磁声大，出现放电现象。

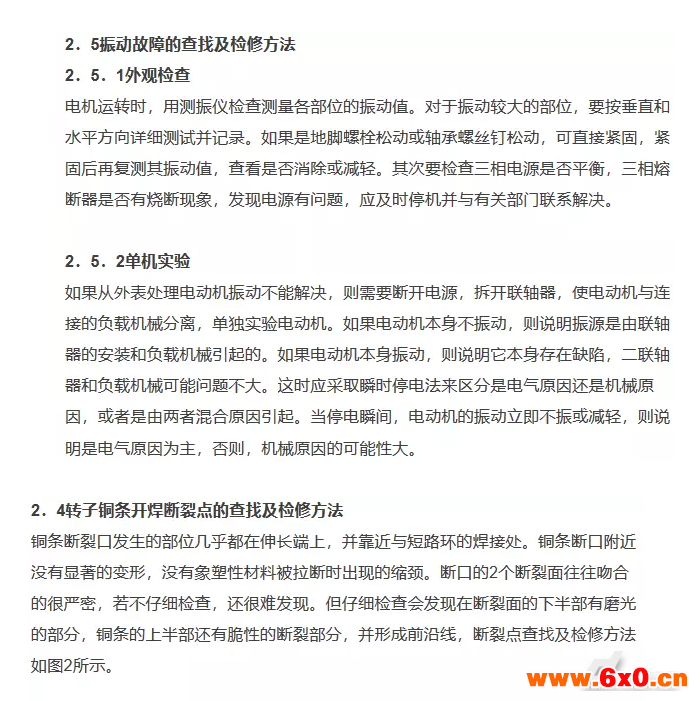

1．3电机转子故障

电机频繁启动和过载运行时产生的热效应力、电磁力和机械离心力的作用引起交变应力而造成电机鼠笼转子的短路环与铜条焊接处开焊，转子铜条在槽内松动，运行中定子电流摆动大，电机振动剧烈，电机电磁声增大并出现放电现象。

1．4电机轴承故障

轴承安装不正确，配合公差太紧或太松，润滑脂添加不合适。运行时轴承发热、温升过高、振动大、轴承处声音异常发出很大的响声。
