硫酸流量计的选型与安装

                   硫酸流量计的选型与安装

1、硫酸流量计应安装在水平管道较低处和垂直向上处，避免安装在管道的高点和垂直向下处；

2、电磁流量计应安装在管道上升处；

3、在开口排放管道安装，应安装在管道的较低处；

4、若管道落差超过5m时，在传感器的下游安装排气阀；

5、硫酸流量计应在传感器的下游安装控制阀和切断阀，而不应安装在传感器上游；

6、传感器不能安装在泵的进出口处，应安装在泵的出口处；

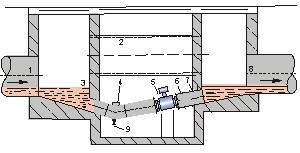

7、在测量井内安装电磁流量计的方式；

图7备注：1.入口 2.溢流管 3. 入口栅 4.清洗孔 5.流量计 6.短管 7.出口 8.排放阀

如何正确选择安装节点：
正确地选择安装点和正确安装流量计都是非常重要的环节，若在安装环节失误，轻者影响测量精度，重者会影响流量计的使用寿命，甚至会损坏流量计。
选择安装位置时需特别注意：
非测量电极的轴线必须近似于水平方向；

测量管道内必须完全充满液体；
电磁流量计前方少要有5＊D（D为流量计内径）长度的直管段，后方少要有3＊D（D为流量计内径）长度的直管段；
流体的流动方向和流量计的箭头方向一致；
管道内要有真空会损坏流量计的内衬，需特别注意；
在电磁流量计附近应无强电磁场；
在电磁流量计附近应有充裕的空间，以便安装和维护；
若测量管道有振动，在流量计的两边应有固定的支座测量不同介质的混合液体时混合点与流量计之间的距离少要有30×D（D砂浆流量计内径）长度为方便今后流量计的清洗和维护，应安装旁通管道；

现场安装

主要技术数据：
整机和传感器技术数据
1，执行标准JB／T 9248—1999

2，公称通径15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000,

3，流体电导率≥5uS／cm?

4，公称压力4.0MPa1.6MPa1.0MPa0.6MPa6.3、10MPa
DNl5～DN150DNl5～DN600DN200～DN1000DN700～DN3000特殊订货,5，

5，环境温度传感器—25℃—十60℃

6，转换器及一体型—10℃—十60℃

7，衬里材料聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯(F46)、加网PFA
高流体温度—体型70℃

8，信号电极和接地电极材料不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨。
