氯离子含量快速测定仪系统配置

氯离子含量快速测定仪系统配置：

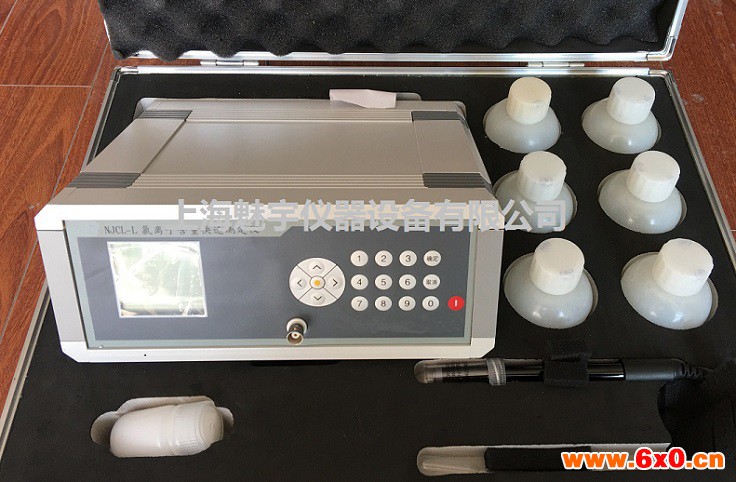

■NJCL-H测定仪
■美国进口复合氯离子选择电极
■标定溶液，抗离子干扰剂，化学试剂
■外置微型打印机（选配）
■充电器
■上位机分析软件

相关设备六角梳规湿膜测厚仪

氯离子含量快速测定仪执行标准：
■《水运工程混凝土试验规程》JTJ 270-98
■《混凝土结构耐久性设计规范》GB/T 50476-2008
■《海砂混凝土应用技术规范》JGJ206-2010
■《水工混凝土试验规程》SL352-2006
■《混凝土外加剂均质性试验方法》GB/T 8077-2000

氯离子含量快速测定仪简介：
氯离子是诱发钢筋锈蚀的重要因素，为了避免钢筋过早锈蚀，混凝土原材料中氯离子含量的控制相当严格。我国相关规范明确要求混凝土在选配砂子、骨料、水泥、外加剂、拌和水等混凝土原材料的时候，必须进行氯离子含量的测试，从根本上避免将过量氯离子带入混凝土中。结构混凝土中氯离子含量的测试，对于结构安全性的评估起到很大的作用，同时为旧结构的改造和修补提供极具参考价值的依据。
本仪器遵循《混凝土结构耐久性设计规范》GB/T 50476-2008、《海砂混凝土应用技术规范》JGJ206-2010、《水运工程混凝土试验规程》JTJ 270-98等相关标准制造，采用离子选择电极法（Ion Selective Electrode, ISE法），通过配备的专业软件及化学抗干扰试剂在室温下快速测定混凝土、砂石子、水泥、拌合水等无机材料的水溶性氯离子含量，从而达到防控混凝土钢筋发生过早腐蚀的目的。本仪器重量轻，机身小巧，便于用户携带，适合现场检测。氯离子浓度量测范围10-4～10-1 M（mol/L-1）或0.0001%～30.00%。

氯离子含量快速测定仪特点：
■采用美国进口复合氯离子选择电极，性能稳定，测量快速精确。
■可测定混凝土拌合物、硬质混凝土、砂石子、外加剂、水等材料的水溶性氯离子含量，直接输出以摩尔浓度和百分比为单位的结果。
■内置标准公式，直接计算混凝土拌合物的氯离子含量。
■独有线性回归系数计算程序，自诊断仪器工作状态。
■特有抗离子干扰剂，去除氰、氨等离子的氧化效应以及锰、铅等金属离子的络合效应。
■大屏幕液晶直显，即时打印，一键完成测试，使用操作简易。
■重量轻，机身小巧，便于用户携带，适合现场检测。
■可选配微型打印机，即使不通过电脑也可立时打印。
■独创上位机软件，拥有国家计算机软件著作权。
■大容量数据存储，可存储100个测试数据，数据连续记录，安全可靠。

氯离子含量快速测定仪测试对象：海砂、普通砂、新拌混凝土、硬质混凝土、水泥、石子、外加剂、土壤、混凝土拌合水及其他水溶性氯离子。

检测原理：
NJCL-H型测定仪采用离子选择电极法（ion selective electrode,ISE）ISE法,快速测定混凝土、砂石子、外加剂等水溶性物质的氯离子含量。氯离子浓度量测范围10-4～10-1 M（mol/L-1）或0.0001%～30.00%。设备操作简便，可用于现场检测，数据准确快速，全自动数据处理。

参数：
■工作电压：DC 3.6V
■测量精度：＜10% （测量结果精度控制在5%以内）
■数据存储量：100条
■PC通讯参数：波特率 2400
■采集时间：30秒
■待机时间：＞24 hr
■整机重量：0.4 kg
■液晶尺寸：128*128

测试步骤：
■试样称重，加入适量的蒸馏水或萃取液
■标定电极并测量待测溶液
■打印测量数据

测试结果：
■氯离子浓度Clˉ（mol/L-1）
■氯离子百分含量（%）
■混凝土氯离子百分含量（%）
■测量范围：0.0001%～30.00% （Clˉ）、10-4～10-1 M（mol/L-1）。
■准确度：读数的±10%（氯离子）。
■操作温度：0℃～40℃。
■电源：1）3.6V适配器；2）锂电池。
■电池寿命：12个月（每天使用8小时）。

规格：
■主机尺寸：180*70*30（mm）
■主机重量：0.4 kg
■主机外形尺寸：370*300*180（mm）
■总机重量：5 kg

氯离子电通量测定仪注意事项：
●试验开始前，应确保电源开关和各通道开关均处于关闭状态，并检查所有连接是否正确。温度传感器插入阳极溶液（NaOH）中或放置于环境中。
●试验开始时，先打开电源开关，再启动CABR-RCP9氯离子电通量软件；试验结束时，先关闭CABR-RCP9氯离子电通量软件，再关闭电源开关。
●试验进行过程中不要随意插、拔插头，不可随意断开电源。
●工作人员在操作中请佩戴橡胶手套，以免NaCl和NaOH溶液对工作人员皮肤造成伤害。
●装有试件的有机玻璃电池夹具安装必须密封良好，不得出现漏液现象。
●电池夹具的阳极（连接正极、红色端子）槽注入0.3mol/l的NaOH溶液，阴极槽（连接负极、黑色端子）注入3%的氯化钠溶液（质量分数）。

执行标准：
●美国ASTM C1202及AASHTO T277－05标准。
●国家标准《普通混凝土长期性能和耐久性能试验方法》（GB/T50082-2009）。
●客运专线高性能混凝土暂行技术条件（铁建设［2005］160号）。
●海港工程施工混凝土结构防腐蚀技术规范JTJ275－2000。
●混凝土氯离子电通量测定仪（JG/T261-2009）。

保养与维护：
●仪器使用时，应保持环境温度在20℃±5℃、相对湿度RH<80%的条件下，或一般试验室环境。
●为延长仪器寿命，仪器的存放温度zui好保持在0～40℃之间，相对湿度RH<60%的环境下。
●试验结束后，将主机电源关闭，并将电源线拔掉。
●试验结束后，仪器主机应存放在防尘、防潮、防晒、防淋的环境中。
●试验结束后，饱水仪的容腔清理干净，并晾干存放，关闭开关，拔掉电源线。
●试验结束后，有机玻璃电池夹具应清洗干净、晾干存放，并摆放整齐。
●试验结束后，导线和温度传感器的端头用干棉布擦干净，存放整齐。
●应安排受过培训或操作熟练的人员使用和管理。

测试步骤：
●将混凝土标准试样切割成厚度为 50mm的试块。
●将试样在混凝土智能真空饱水机中进行真空饱水。
●将真空饱水后的试样安装在试样夹具上。
●向固定好的混凝土试样夹具两极分别注入NaCl （负极）、NaOH （正极）溶液。
●接通混凝土电通量测定仪的电源及试样夹具的正负极。
●连接测试主机，通过测试软件控制，6小时得出测试结果。
●数据自动保存并可打印数据。

用途：

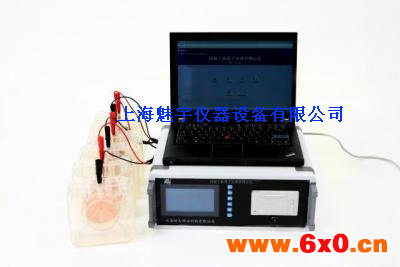

混凝土钢筋锈蚀是影响混凝土耐久性的首要因素，据统计，由于钢筋锈蚀引起的混凝土耐久性损伤占所有损伤的40%以上，而氯离子侵蚀则是造成钢筋锈蚀的主要诱因。DTL混凝土氯离子电通量测定仪用于混凝土耐久性能重要指标——混凝土抵抗氯离子渗透性能（密实度）的测量，测试指标为混凝土试件的6小时电通量值（库仑），从而快速评价混凝土抵抗氯离子渗透的能力。

参数：
●评测能力：C30～C50硅酸盐水泥混凝土。
●工作电压：～220VAC　60VDC。
●测试通道：6通道、9通道、12 通道、16通道可选。
●工作环境：0℃~50℃　湿度≤75%。
●量测误差：<1% 工作电流：0-360mA。
●主机尺寸：385*345*145（mm）。
●主机重量：5 kg。
●主机外形尺寸：530*200*420（mm）。
●饱水机重量：32 kg。
●饱水机形尺寸：750*680*400（mm）。
●电通量配件重量：9 kg。
●电通量配件外形尺寸：440*350*210（mm）。
●总机重量：46 kg。

特点：
●嵌入式微机控制，停电及掉电数据保存，工艺先进、制作精良，性能可靠稳定，测量精度高。
●大屏幕液晶直现，具备实时显示、打印和分析计算功能，可脱离电脑及上位机直接使用，方便户外现场检测。
●标准RS232串口通讯，连接全自动上位机软件，可输出电通量试验报告并生成曲线，进行打印分析及存档。
●短路自动保护设计，避免短路造成仪器损伤。
●进口材料制作夹具，测量精度高，使用灵巧方便。
●每次可同时测试两组（6块）、三组（9块）、四组（12块）或五组（16块）混凝土试块。
●附zui新款智能型一体式真空饱水机。
●采用人机接口模式，免驱动安装，方便快捷。
