工业污水专用流量计

工业污水专用流量计

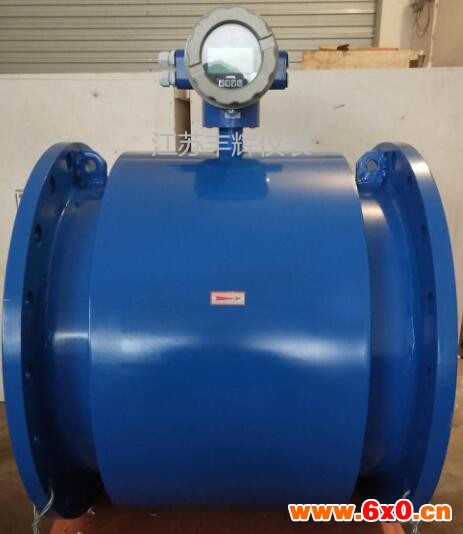

本产品安装方式分为管道式和插入式两种类。两种型式均由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构；一俸式：转换器与传感器直接装配成一个整体，不可分离-常用于环境状况较好的现场。分体式：转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场听。常用于环境状况较差的现场，如地井里，高温旁．人员不便到达的地方。管道式一般适用于较大口径管道流量的测量。

一、特点：
1、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
2、不受流体密度、粘度、温度、压力和电导率变化的影响；
3、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
4、转换器采用表面安装技术(SMT)，具有自检和自诊断功能；
5、系列公称通径DN3～DN10000。传感器衬里和电极材料有多种选择；

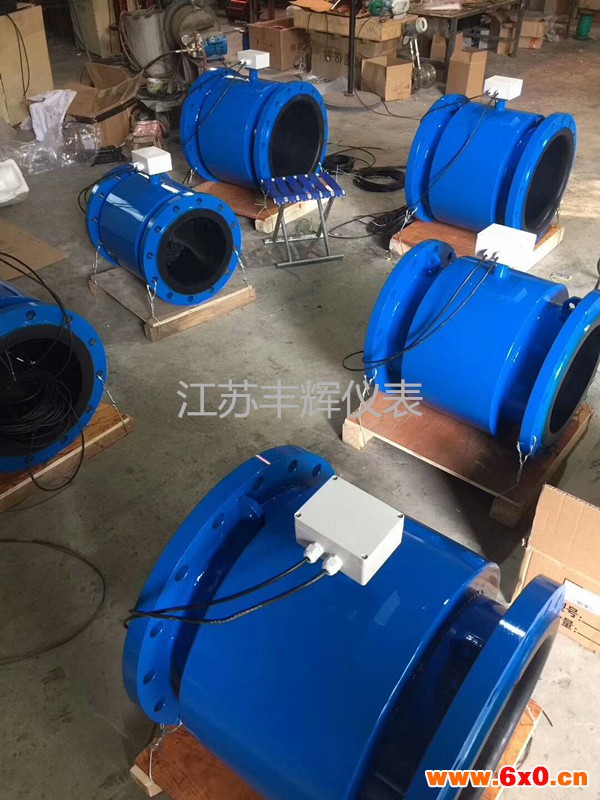

6、转换器可与传感器组成一体型或分离型；
7、测量管内无阻碍流动部件，无压损，直管段要求较低；
8、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1502：1。

工业污水专用流量计

二、安装要求：
安装环境的选择
1、应尽量远离具有强电磁场的设备。如大电机、大变压器等。
2、安装场所不应有强烈震动，环境温度变化不大。
3、便于安装、维修的场所。
安装位置的选择
1、传感器上流向标志与管道内被测介质流动的方向必须一致。
2、安装位置必须保证测量管内书中充满被测介质。
3、选择流体流动脉冲较小的地方，即应远离泵和局部阻力件（阀门、弯头等）
4、测量双相流体时，应选择不易引起相分离的地点。
5、应尽量避免安装在管内呈现负压的地方。
6、当被测介质容易使电极，测量管内壁产生粘附、结垢时，建议测量管内流速不低于 2m/s 。
此时可采用比工艺管径略小的渐缩管。为在工艺管道中不中断流量情况下清洗电极和测量管，传感器可采用并联安装，并带清洗口。
安装地点的选择
为了使变送器工作稳定，在选择安装地点时应注意以下几方面的要求：
1、尽量避免铁磁性物体及具体强电磁场的设备（如大电机、大变压器的等），以免磁场影响传感器的工作磁场和流量信息。
2、应尽量安装在干燥通风之处，不宜在潮湿，易积水的地方安装。
3、应尽量避免日晒雨淋，避免环境温度高于45℃及相对湿度大于95.9%。
4、选择便于维修，活动方便的地方。
5、应安装在水泵后端，决不能在抽吸侧安装；阀么应安装在流量计下游侧。
