绕线转子三相异步电机机试验特点

来源:网络  作者:网络转载   2019-09-26 阅读:836

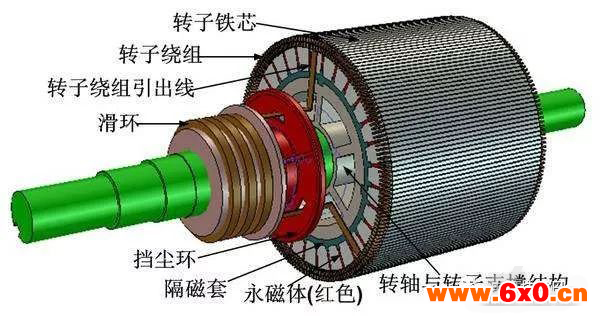

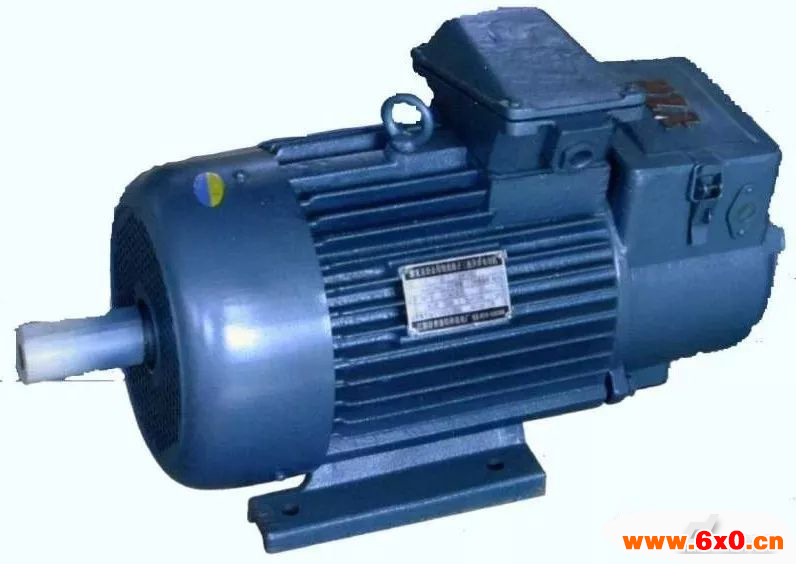

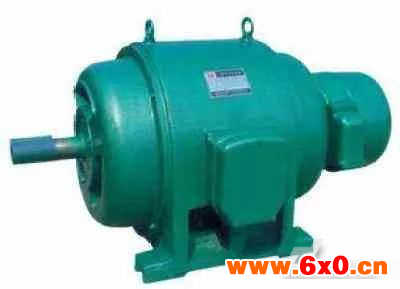

绕线转子三相异步电动机的主要特点是其转子绕组可与外加电阻相串联,并通过改变外加电阻的阻值来改变转子绕组回路的总电阻,从而改变其起动电流和起动转矩。外加电阻大,则起动电流小并且起动转矩大。由其特点可知,此类电动机主要用于电源容量较小并需要高起动转矩的场合;因调节其转子外加电阻可在一定范围内调速,所以在一些需少量调速的设备上也有应用。

特有通用试验项目及试验方法

●定、转子电压比的测定试验

定、转子电压比是绕线转子三相异步电动机技术条件中给定的一项考核指标。测定绕线转子三相异步电动机定、转子电压比的试验又被称为测量转子开路电压试验。

(1)试验方法。试验通电前,为防止通电时由于转子铁心内感应电流的作用产生的转矩使转子转动,应事先用器械将转子堵住。堵转之前,要先通电观看转子转动方向,然后装置堵卡器具。对较小容量的电机,可用强度较高的木板支撑在电机轴伸的键槽处。

试验时,转子三相绕组开路。给定子绕阻加额定频率的额定电压U1N。在每两个集电环间测量三个绕组产生的感应电动势(习惯称为转子线电压U21、U22、U23)。测量时应使用绝缘符合要求的电压表和表笔,注意防止触电。

(2)试验结果计算和处理

计算所测转子三个线电压的不平衡度。当定子三相电压平衡时,该值应不超过±5%。用转子三个线电压的平均值U2和定子额定电压U1N相比求取电压比KU,具体见式(1)。

KU=U1N/U2…………………(1)

电压比一般不用百分数或简化的分数,而是直接以定子额定电压为分子的分数形式给出。当试验时定子电压实测值与额定值有差距时,应按正比关系将其修正到额定值时的数值。

●转子绕组直流电阻的测定

三相绕线转子异步电动机的三相转子绕组一般都接成星形,并且在电机内部已封好,不引出中性线。所以在电机外部只能测量三个线电阻。如无特殊规定,应在三个集电环间进行测量。

●转子绕组温升的测定

试验方法和有关计算同定子绕组的热试验。应注意的是,在温升稳定停机测量热态直流电阻的过程中,接于定、转子绕组的两个电阻测量仪不能反复地合断各自的电源,否则将会因绕组产生感应电动势而影响测量。

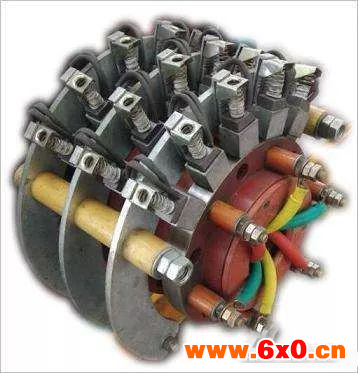

●检查电刷所受压力和与集电环接触情况

(1)钩拉电刷可利用刷辫(有两条刷辫并且对称)或在上端打一个横孔后穿过的一根线,事先将一张薄而光滑的纸片压在电刷与集电环之间。用一个小型弹簧秤钩拉电刷的上端,沿集电环的径向(与集电环工作面相垂直的方向)提拉弹簧秤,同时轻轻用力往外拉纸片。当纸片能够被抽出时,就是电刷刚刚离开集电环表面的时刻,此时弹簧秤的示值即为电刷所受压力。

(2)电刷压力是否正常的判定方法

求取电刷在集电环表面上施加的压强。用所测得的电刷压力除以电刷与集电环的实际接触面积,即得到电刷加在集电环上的压强。

(3)检查电刷与滑环的接触面积

电刷与滑环的接触面积的检查可用目测的方法大致得出,若要求得到较准确的数值,则事先在电刷工作面上涂一层红丹粉或红(蓝)墨水、白粉笔沫等,将电刷装入刷盒中,调整好压力,转动电机的转子若干圈后,取下电刷,观看被抹掉的涂层面积,该面积占电刷工作面总面积的百分数即为接触面积的百分数。

●进行低电压下的堵转试验

进行低电压下的堵转试验是检查试验的项目,其目的与普通笼型转子电动机相同。所加电压和需测取的数据与普通笼型转子电机检查试验中的堵转试验相关内容相同。试验时,应将转子堵住,无提刷装置的,转子绕组应在集电环上短路或将其三相引出线连接在一起短路;有提刷装置的,将提刷装置放置在“运行”位置。
