德国宝德8804球阀电动旋转二位二通

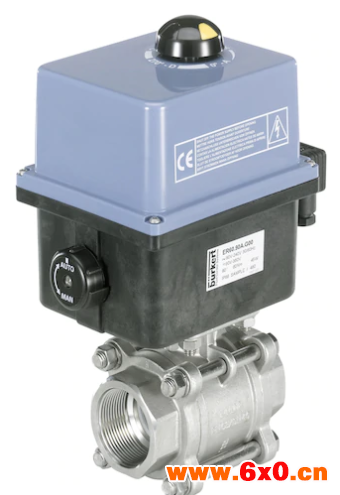

8804 型电动球阀由一个电动旋转执行机构和一个二位二通或二位三通不锈钢球阀构成。采用二通类型时，存在一个由两部分或三部分构成的、适合多种用途的外壳。而针对三通设计，在供货时带有 L 型或 T 型管件（根据请求）。电动旋转执行机构采用紧凑型设计。它还可被作为单个设备，用于运行其他的调节元件（参见型号 3003 的数据页）。热电阻和扭矩限制均为标准型。外壳由难燃材料制成，其分级符合 UL 94 V0

• 适合侵蚀性介质
• 高流量值
• 带有可调节终端开关的执行机构
• 光学位置指示器
• 通过 Dual Block® 技术 1 保护锁紧螺母

技术数据

主体材料PVC-U（根据要求提供PP、PVDF、PVC-C）

密封材料聚四氟乙烯/三元乙丙橡胶（聚四氟乙烯/氟橡胶）

介质气体和液体介质，它们不攻击

外壳和密封材料

介质温度

PVC-U

聚丙烯

聚偏氟乙烯

（见第3页图表）

0至+60°C

+10至+80°C

0至+120°C

环境温度-10至+55°C

端口连接

PVC-U

（根据要求提供聚丙烯、聚偏氟乙烯）

真正的结合

（焊接端接头）

工作压力0-10巴；0-16巴

连接

执行机构与球阀之间

法兰符合ISO 5211

工作电压15-30 V AC 50/60 Hz/12-48 V DC

100-240 V AC 50/60 Hz/100-350 V DC

电压公差±10%；对于12至48 V dc，工作电压应

不低于11.5 V

根据IEC34 S4的额定功率=50%

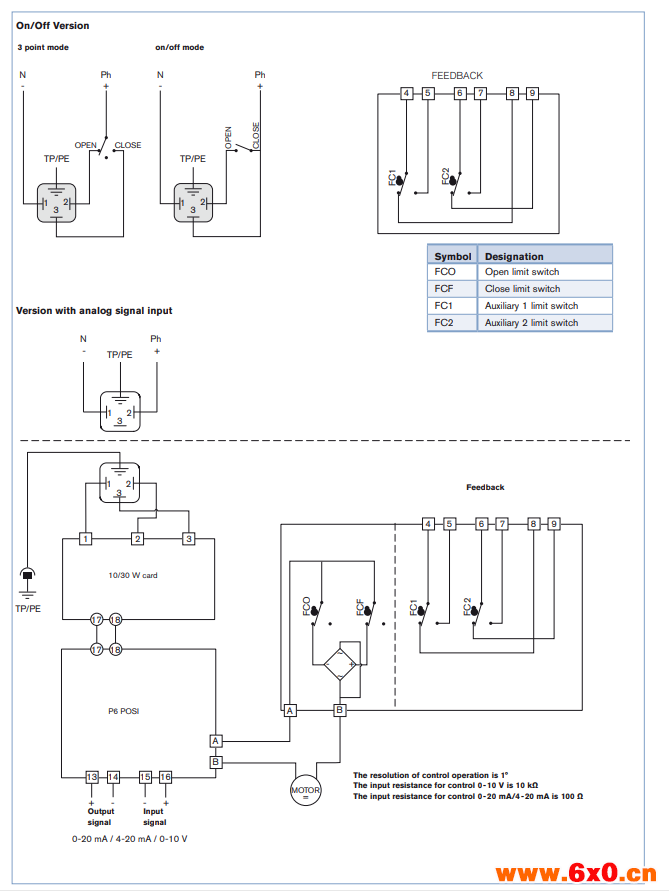

符合EN175301-803的电气连接电缆插头（电源电压）

电缆密封套ISO M20

防护等级IP66，安装电缆插头

旋转角度90度（±5度）

旋转时间见订购表

限位开关4可调（电机2个，反馈2个）

最大250 V AC/1.5 A

最大250 V AC/1.5 A

材料（执行机构）

封面/正文

轴/螺钉

变速箱

尼龙/PA 6.6

不锈钢

不锈钢和PC

安装时不要倒置安装执行机构。
