形创手持式三维激光扫描仪在家具家装行业的应用

来源:网络  作者:网络转载   2019-10-09 阅读:405


现在大家对VR展示已经有了一定的了解,在一个电脑上,我们足不出户,就可以查看到我们想要的家具样式,颜色,外观等信息,从而选到自己心仪的家具。某知名家具馆了解到这一技术后,就想将自己的产品通过3D的方式来展示出来。该家居馆采用我们公司设备手持式三维激光扫描仪HandySCAN BLACK,精确快速获取家具沙发(长宽高约230cm×110cm×120cm)三维数据模型进行全方位3D VR展示。


客户问题

  沙发家具这类东西有木质的,皮质的,织物的,有些尺寸较大且不方便移动,而且表面轮廓曲面幅度较大,客户需要对沙发进行完整的数据采集,不可以喷涂显像剂,这样就增加了扫描难度,采用传统的方法,客户需要拍摄沙发局部照片(贴图材质),沙发三视图,测量各种尺寸,再通过建模软件进行正向建模,这种方法费时费力,有些曲面轮廓的数据无法和实物1:1匹配一致,只能是大概的形状,无法满足客户需求。

解决方案

  本次测量的大型家具沙发长度约230cm,由于尺寸较大,为了满足客户的要求,快速的采集和有效控制其累计误差,我们公司的工程师决定采用我们的手持式三维激光扫描仪HandySCAN BLACK来进行沙发三维数据的采集,此款设备得到了业内很多家客户的认可,其高效,快速,精度高的特点,也为其能完美解决客户要求提供了有力的帮助。我们的工程师先将沙发的三维数据采集下来,后期对模型文件进行贴图渲染,最后将其导入VR之家等平台将其进行3D VR展示即可。

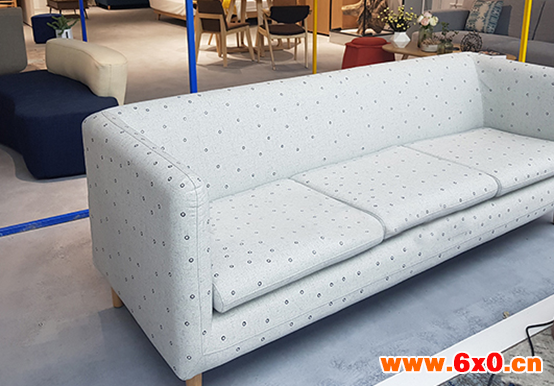

扫描现场-贴定位标点

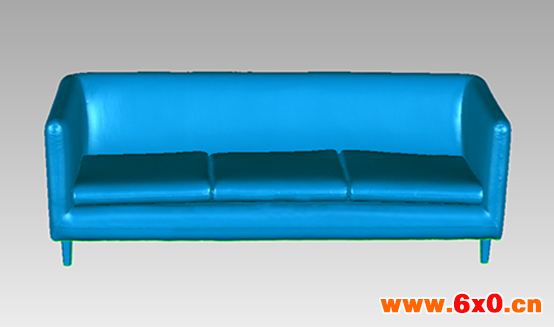

扫描数据-正视图

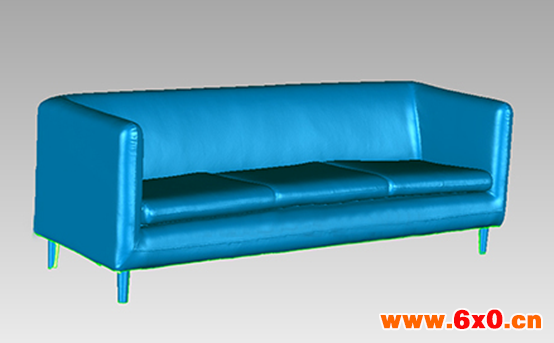

扫描数据-右侧视图

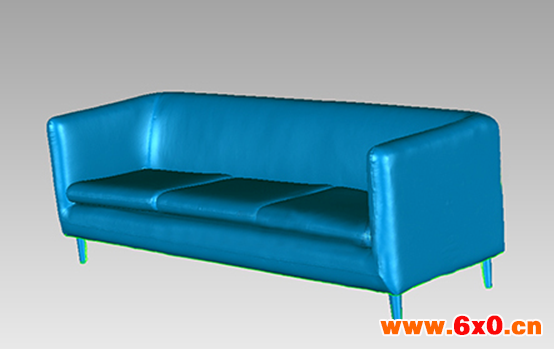

扫描数据-左侧视图

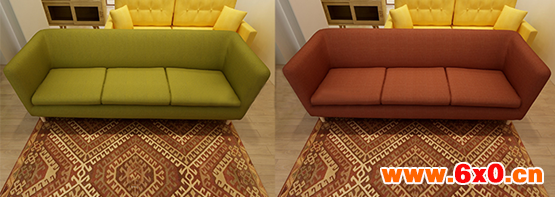

3D VR展示

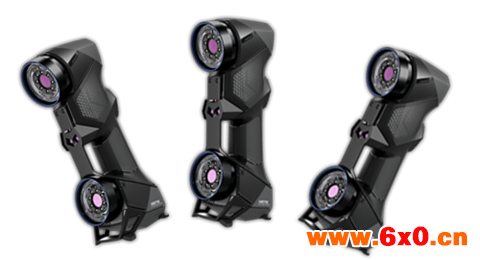

HandySCAN 3D BLACK激光扫描仪的三大特点

1、精确性、可靠性、分辨率

不论测量安装质量以及用户经验如何,HandySCAN 3D 始终可实现精确测量,同时提供高分辨率和可追踪结果。以动态参考为特点,扫描仪和部件都可在测量期间移动,且可以确保扫描精确、高质量。

•精度:0.025 mm

•体积精度:0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

•验收测试依据:VDI/VDE 2634 第3部分     ISO 17025 认证实验室

•细节高分辨率

2、便携性

本手持式 3D 扫描仪是一款独立操作的设备,无需使用三脚架或外部跟踪设备即可操作 可装入小型手提箱、随处携带、在任何环境条件下使用,性能不会受到影响。

•轻量:0.94 kg (2.1 lb)

•自定位和动态参考

•可装入手提箱

•将其带到任何所需的地方

3、更快的 3D 扫描流程

HandySCAN 3D 扫描仪以多条激光十字线和自动网格生成为特点,可实现从安装、扫描到存档的快速工作流。

•直接可用的文件

•高测量速率:高达 1,300,000 次测量/秒

•11条激光十字线,扫描区域广

•快速安装:安装运行可在2分钟内完成
