Flutec高压球阀工作原理及技术参数了解一下

Flutec高压球阀工作原理及技术参数了解一下

Flutec高压球阀采用德国技术和紧凑型设计制造，适用于高压应用，最高1000 bar（15000PSI）。Flutec高压球阀设计用于即使在1000 bar（15000 PSI）的高压下也能轻松操作。适用于不同温度范围; 根据高压流动应用选择密封材料。通常，所有球阀都不是市场上常见的高压球阀。标准Flutec高压球阀在500 bar（7500 PSI）下进行测试。Flutec阀门还生产3（三）路，4（四）路球阀和2（双）路球阀设计，适用于高压应用.

高压球阀是指启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。用于液压机械设备、液压开关、天然气等，高压球阀问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。高压球阀主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，其中硬密封V型球阀其V型球芯与堆焊硬质合金的金属阀座之间具有很强的剪切力，特别适用于含纤维、微小固体颗料等介质。而多通球阀在管道上不仅可灵活控制介质的合流、分流、及流向的切换，同时也可关闭任一通道而使另外两个通道相连。本类阀门在管道中一般应当水平安装。

工作原理：

高压球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

高压球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。球阀阀体可以是整体的，也可以是组合式的。

Flutec高压球阀的特点：

• 工作压力高达1000bar（标准范围在500 bar下测试）。

• 工作温度取决于密封材料 - 20 o C至+ 250 o C.

• 即使在高压下也能轻松操作（切换到90 o）。

• 个别压力测试确保安全。

• 块状外壳可提供碳钢磷酸盐镀层。

• 可应要求提供其他金属饰面

• 也采用不锈钢和黄铜材料制造。

• 标准阀门配有红色粉末涂层直铝/钢手柄，可根据具体要求提供曲柄钢手柄。

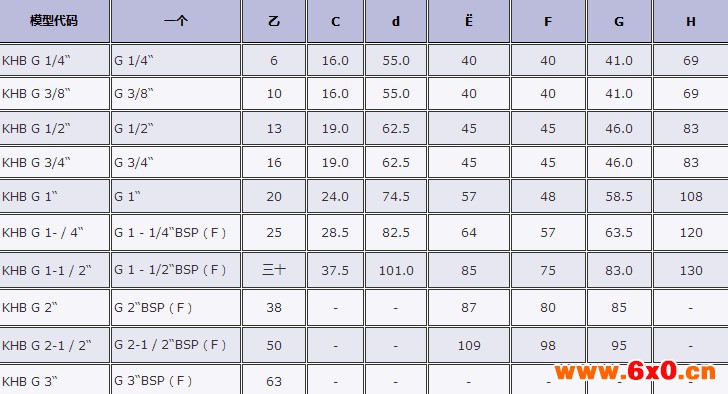

参数：

压力等级 ： 高达500 / 1000bar（标准范围500 bar / 7500 PSI）

温度等级 ： -20 o C至+250 o C（标准范围高达900C）

尺寸范围 ： 1/8“到3”

建筑材料 ： 碳钢/不锈钢（SS 304 / SS 316）/黄铜

结束连接 ： 内螺纹端（BSP，BSPT，NPT）/法兰端（标准螺纹端BSP 母）/管外径Ermeto连接

类型 ： 2路，3路，4路，5路

流媒体 ： 液压油，水，气体，空气，冷水，热水，蒸汽，化学品等

应用 ： 物料搬运设备，土方机械，发电厂，钢铁制造厂，采矿业，叉车，卡车/拖车，化学加工机
