科辉环试教您（振动试验机的横向振动）

一、振动试验机的横向振动测试条件

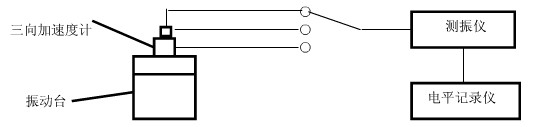

振动试验机空载，台面中心则性连接三向加速度计，其输出分别接测振仪中输入通道。测振仪输出（指检测横向振动的对应通道）接电平记录仪见（图）。

二、振动试验机的横向振动测试方法

a. 用扫频振动法寻找横向振动较大处的频率。 在规定的频率范围内，主振方向恒振幅扫频振动，由记录仪测得的横向振动频响特性Hx（f）及Hy（f）确定横向振动较大处的频率。

b.在规定的空载频率范围内任选10个频率（包括4.3.2款a确定的频率），台面主振方向的加速度幅值为相应频率上规定的zui大振幅，测得三个方向上的加速度幅值。

三、振动试验机横向振动比按下式计算

式中： a2——同次测量中主振方向的加速度幅值，g；

Ax,Ay——同次测量中垂直于主振方向且相互垂直的横向加速度幅值，g。

注： 对于带水平工作台的振动试验机水平振动时，还必须对距台面中心zui远的一处安装点同时进行横向振动的测量。
