TDS外夹式超声波流量计的安装注意

TDS外夹式超声波流量计的安装注意

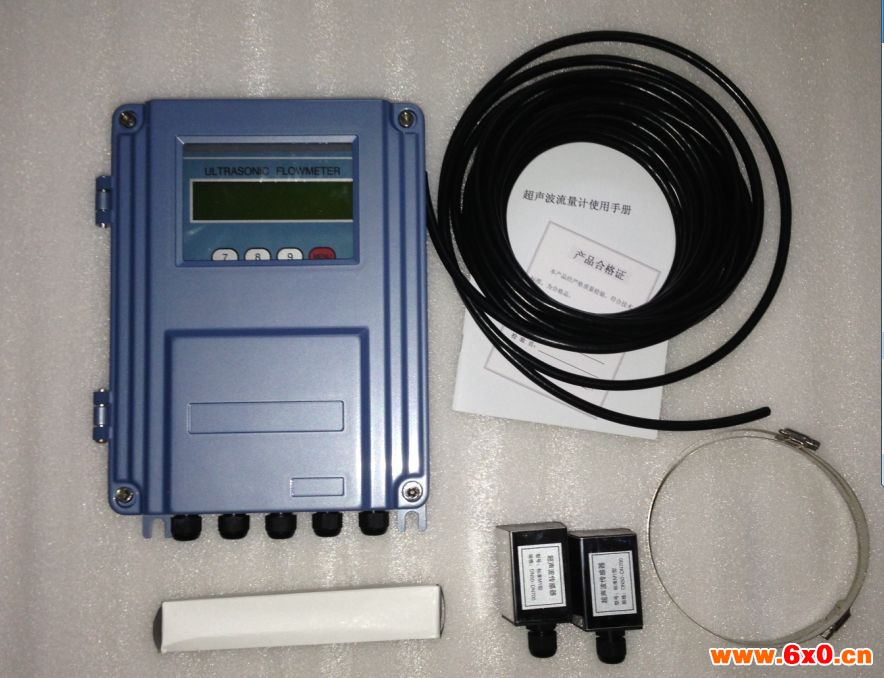

固定外夹式超声波流量计具有准确、稳定、操作简便等特点在市场上广受好评。多用于大管道流量的测量，使用方便，只需将传感器按规定方式夹在管道上就可以测量，无需破管道，而且测量精度比较准确。

固定外夹式超声波流量计采用IP68防护的传感器探头使用寿命更长，5-6年内不用更换可稳定工作。外夹式超声流量计，对安装人员要求高，安装的水平直接影响测量精度，日后维护工作多，长时间运行后，耦合剂失效，或传感器位置改变都会影响测量，需定期维护。

以下是固定外夹式超声波流量计的安装步骤及注意事项希望给大家带来帮助：

1、了解现场情况

固定外夹式超声波流量计在安装之前应了解现场情况，包括：

1）、安装传感器处距主机距离为多少;

2）、管道材质、管壁厚度及管径;

3）、管道年限;

4）、流体类型、是否含有杂质、气泡以及是否满管;

5）、流体温度;（插入式传感器管道压力）;

6）、安装现场是否有干扰源（如变频、高电压电缆场等）;

7）、主机安放处四季温度;

8）、使用的电源电压是否稳定;

9）、是否需要远传信号及种类;

根据以上提供的现场情况，厂家可针对现场情况进行配置，必要情况下也可特制机型。

2、选择安装位置

选择安装管段对测试精度影响很大，所选管段应避开干扰和涡流这两种对测量精度影响较大的情况，一般选择管段应满足下列条件：

1）、避免在水泵、大功率电台、变频，即有强磁场和震动干扰处安装机器;

2）、选择管材应均匀致密，易于超声波传输的管段;

3）、要有足够长的直管段，安装点上游直管段必须要大于10D（注：D=直径），下游要大于5D;

4）、安装点上游距水泵应有30D距离;

5）、流体应充满管道;

6）、管道周围要有足够的空间便于现场人员操作。
