裂缝综合检测仪简介

裂缝综合检测仪简介：
该仪器用于桥梁、隧道、墙体、混凝土路面、金属表面等裂缝深度检测和裂缝宽度检测及被测裂缝图像存储。

相关设备石膏板芯与护面纸粘结仪

裂缝综合检测仪参数：
◆依据标准：中华人民共和国《房屋安全鉴定标准》— GJ125—99
超声法检测混凝土缺陷技术规程 — CESC 21：2000。
◆硬件平台：ARM9嵌入式平台、触摸屏。
◆显示模式：4.3寸TFT高亮度彩色液晶屏。
◆测量范围：0mm~6mm 深度。
◆测量精度：≤±0.01mm。
◆检测范围：5mm~500mm。
◆检测精度：≤±5%。
◆存储容量：2G内置SD卡（大于10000个文件）。
◆供电方式：内置锂电池，连续工作大于8小时 。
◆工作温度：-10℃～+55℃。
◆工作湿度：≤90%RH。
◆主机体积：156mm×115mm×33mmm。
◆主机重量：740g（含锂电池）。

裂缝综合检测仪试验步骤：
◆裂缝深度检测：
（1）、测试条件：
利用本仪器对结构混凝土裂缝深度检测时，要求被测的裂缝内无耦合介质（如水、泥浆等），以免造成超声波信号经过这些耦 合介质“短路”。
（2）、自动检测：
自动检测裂缝深度时，必须先测试一组不跨缝数据，再测试一组跨缝数据，然后才能进行深度计算。
（3）、手动检测：
手动检测方式主要是根据波形相位发生变化时测距和裂缝深度之间的关系来得到缝深值。
◆裂缝宽度检测：
测量裂缝宽度时，将摄像头放在待测裂缝上摄像头将裂缝图片传输到仪器并显示在液晶屏上，待图像清晰后,可自动识别裂缝轮廓,进行自动实时判读,从而得到裂缝自动判读的宽度,停止捕获后仪器获得当前帧图片，然后可对当前图片进行手动判读处理，从而得到裂缝手动判读的宽度。

裂缝综合检测仪注意事项：
◆使用仪器前仔细阅读说明书。
◆仪器长期不用，充电电池会自然放电，导致电量减少，使用 前应再次充电。
◆每次使用完本仪器后，应该对主机、换能器等进行适当清洁， 以防止水、泥等进入接插件或仪器，从而导致仪器的性能下降或 损坏。

裂缝综合检测仪特点：
◆集裂缝深度、宽度测量于一体的专业裂缝综合测试仪 。
◆裂缝深度、宽度测量均具备自动、手动两种。
◆判读功能，操作便捷，满足您的需求。
◆裂缝宽度实时自动识别、手动判读。
◆电子标尺人工判读三种模式，确保微细裂缝的判读准确。
◆被测物体表面裂缝原貌实时显示在4.3寸彩色屏幕上，可以存储10000张裂缝原貌图像，并可将图像传输至U盘。
◆显微传感器即插即拔，操作方便、可靠。
◆独特的自校准功能，可用标准刻度板进行校准，操作方便、可靠。
◆强大的文件管理功能，信息查询更加方便、快捷。
◆专业的分析处理软件对裂缝进行更深入的分析，并生成检测报告。

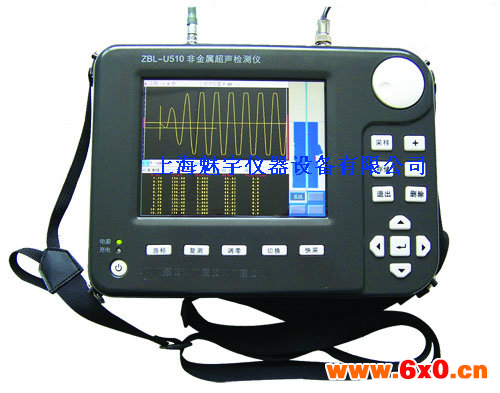

非金属超声检测仪特点：
★分析处理软件依据现行相关检测规范设计，全面支持windows操作系统，可自动生成检测报告。
★高可靠性工业级专用控制系统、256M存储器，高清晰、高亮度彩色液晶屏，性能稳定可靠。
★标准USB接口、大容量移动存储器（U盘）。
★内置高能锂电，即时充电“无记忆”，满足野外长期工作需要。
★体积小、重量轻（约2kg），携带方便。
★信号波形、声参量数据实时显示及分析处理，即时显示内部缺陷示意图，测试结果一目了然。
★快速、准确的声时、波幅自动判读功能，有效保证了测试数据的可靠，极大的提高了检测速度。
★在无缺陷混凝土中对测穿透距离可达10米。
★面向用户设计的操作系统使测试过程规范划，随机分析功能满足现场数据分析的需要，易学易用。
★主机直接为径向换能器供电，无需外接电源，性能可靠稳定。

依据标准：
★超声回弹综合法检测混凝土强度技术规程--CECS 02：2005。
★超声法检测混凝土缺陷技术规程--CECS 21：2000。
★建筑基桩检测技术规程--JGJ 106：2003。
★公路工程基桩动测技术规程--JTG/T F81-01-2004。
★岩土工程勘察规范--GB50021—2001。
★建筑抗震设计规范--GB50011—2001。

应用领域：
★超声透射法基桩、连续墙完整性快速检测。
★超声-回弹综合法检测混凝土抗压强度。
★超声法检测混凝土裂缝深度、不密实区域及蜂窝空洞、结合面质量、表面损伤层厚度、钢管混凝土内部缺陷。
★耐火材料质量检测。
★地质勘查、岩体、混凝土等非金属材料力学性能检测。

参数：
★主控单元：工业级专用系统。
★显示方式：640×480高亮度TFT真彩液晶屏。
★声时精度：0.05μs。
★通道数：1发射＋1接收。
★声时测度范围：0～629000μs。
★触发方式：信号触发。
★接收灵敏度：≤30μv。
★存储容量：256M（CF卡）＋1G（U盘）。
★采样间隔（周期）： 0.05μs～400μs，14档可调。
★通用接口：并口＋USB口、支持移动存储。
★放大器增益：82dB。
★操作方式：快捷键＋光电旋钮。
★放大器带宽：10kHz～250 kHz。
★主机适用打印机：HP及其兼容激光打印机。
★幅度分辨率：0.39%。
★三种供电方式：内置高能锂电池，连续工作达6h。
★发射电压（V）：65、125、250、500、1000可选 。
★外置接口：12V DC。
★发射脉宽：20μs～20ms可调 。
★电源：100V～240V、50/60Hz。
★主机尺寸（mm）： 250×185×58。
★主机重量 ：1.8kg（含内置电池）。
