在电机的温升计算中，最主要的是计算绕组和铁心的温升。这些部件既是导热介质，其中又是分布热源，它们的温度一般来说在空间上总是按一定的规律呈曲线分布，这样就有了最高温升和平均温升之分。虽然电机各部件的发热限度应以最高温升为准，但在计算时，作为整体来看通常可以只计算发热部件的平均温升，平均温升与最高温升之间是有一定的规律性联系的，因而也可用平均温升来衡量电机的发热情况。Ms.参今天就几种典型结构电机的温度分布情况进行简单阐述。
不同结构电机的温度分布
●采用对称径向通风系统的电机中定子绕组沿轴向的温度分布
采用这种通风系统时，通过各径向通风道的风量大体相同。这时绕组和铁心的最高温度都发生在电机的中部。定子绕组中部由铜（铝）耗转换成的热量，一部分通过铁心和通风道散到空气中去，另一部分则沿绕组向两端传导，并从绕组端部散到空气中去。在有效长度不长的一类电机中，端部的散热对绕组的冷却起着显著作用。
●采用轴向通风系统或混合式通风系统定子绕组沿轴向的温度分布
一般来说，采用这种两端不对称的通风系统时，定子绕组和铁心的温度分布，发生最高温度的位置，由对称通风系统情况的中部向热风逸出电机的出口方向移动。

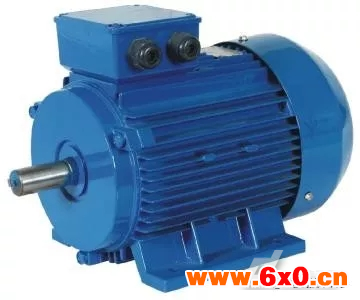

●表面冷却的封闭式（交流）电机中定子绕组温度沿轴向的分布
在这类电机中，定子绕组中的损耗主要通过铁心、机座散出去。绕组端部的散热条件较差，因此端部损耗热量的一部分也要经槽部而通过铁心散出去。这样定子绕组的温度分布就形成了两端高中间低的情况。
●励磁绕组中的温度分布
在集中的多层励磁绕组中，由于高度比厚度大得多，热量主要从表面散出。这类绕组中温度沿厚度的分布情况，通常绕组内外表面上的散热情况是不一样的，因此温度分布是不对称的。
●铁心叠片组中的温度分布
由于硅钢片叠片组沿径向及沿轴向的导热系数相差很多倍，可以近似地认为铁心叠片组沿径向的温度分布是均匀的，而沿轴向的温度分布
是不均匀的。如果通过其两侧径向通风道的风量不同，则铁心沿轴向的温度分布也将不对称。
