永磁直流电机是用永久磁体来建立电机所需的磁场，无需另用电源进行励磁。在电动机课件栏目里，在介绍电动机原理时磁场是永磁体产生的，那个八槽直流电动机原理模型是用一个U形永久磁铁来产生磁场。在过去由于永磁体磁性能差，磁力弱又易退磁，只在一些出力小的电机中使用，多用在玩具与教学仪器中。近十多年永磁电机得到飞快发展得益于永磁体的飞速发展，永磁直流电机也从玩具、仪器仪表、家电走向交通工具等大型电机。
永磁直流电机的工作原理、结构与普通直流电机相似，只是用永磁体磁极代替用电流励磁的磁极，本节介绍一个小型永磁直流电动机的结构，永磁直流发电机的基本结构与之相同就不再介绍。

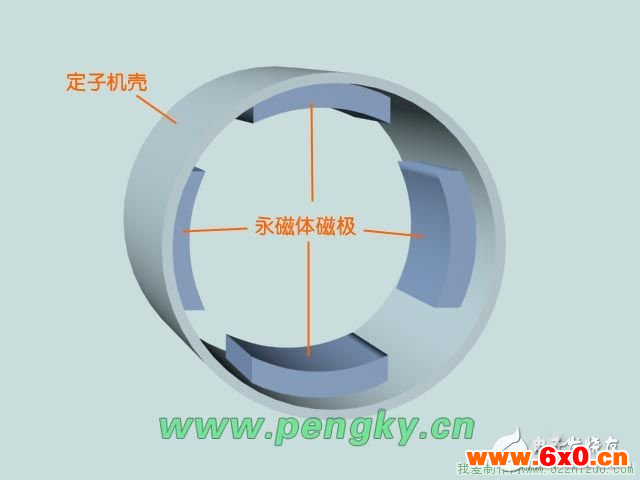

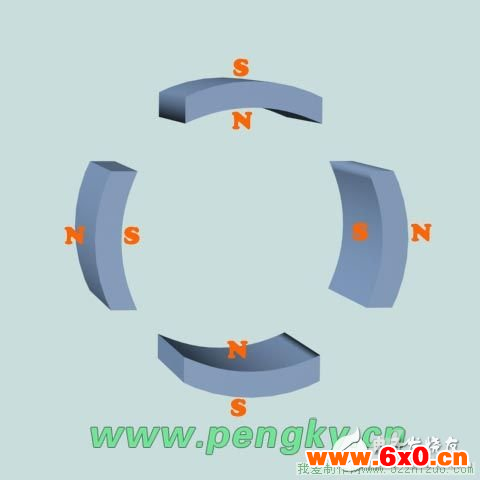

这是一个四极直流电机，下图为电机的四个永磁体磁极，排列在同一圆周上。
永磁体磁极
钕铁硼是目前最好的永磁体材料，磁力非常强大、矫顽力很高，性能好的永磁电机多选用钕铁硼做磁极。磁极固定在机壳内，机壳就是磁轭，为电机提供磁路。
永磁直流电机定子

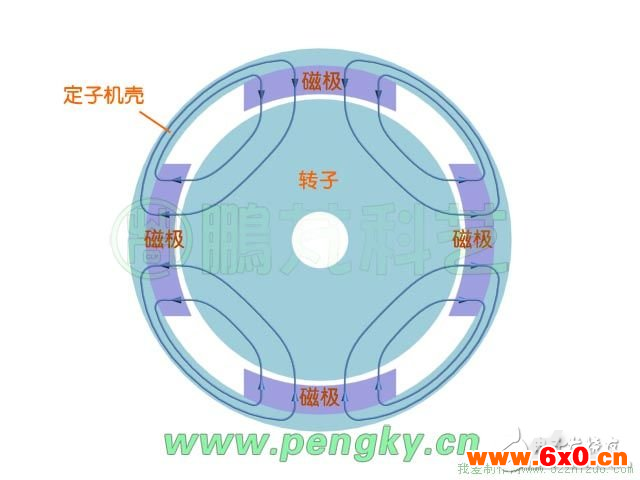

在下图中用蓝色的磁力线表示电机的磁路。
永磁直流电机的磁路

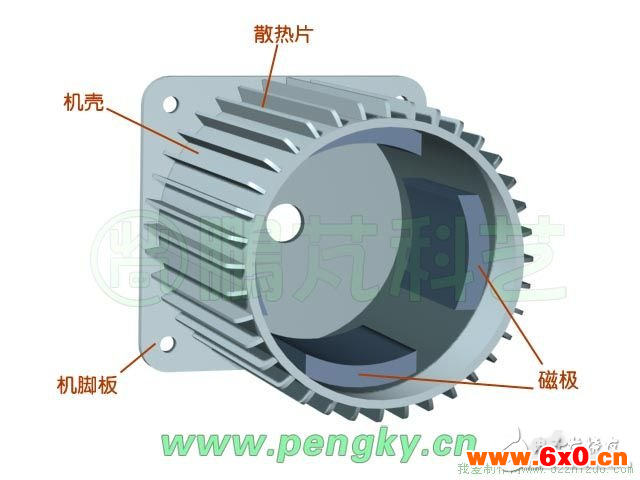

永磁电机不需励磁电流发热较少，但机壳为防铁粉污染多为密封，一般通过机壳外周多个散热片进行散热；端盖板延伸到机壳外兼做机脚，整个构成电机的定子机座，通过机脚来安装固定电机。
永磁电机定子外壳

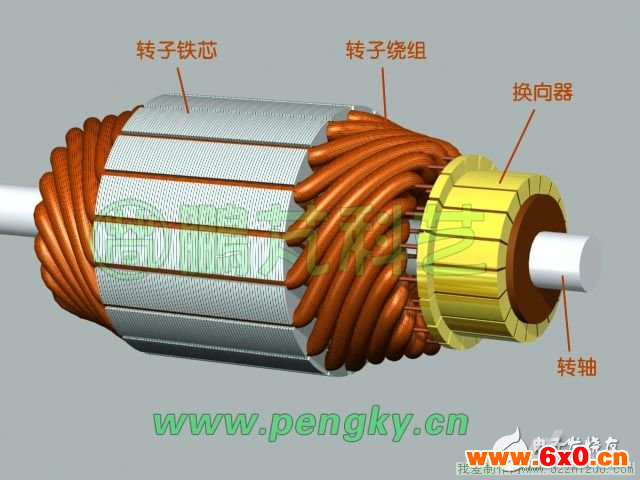

永磁直流电机的转子由转子铁芯，转子绕组、换向器、转轴构成，与普通直流电机的转子一样，有关内容请参考电动机课件栏目直流电动机一节。
永磁直流电机转子

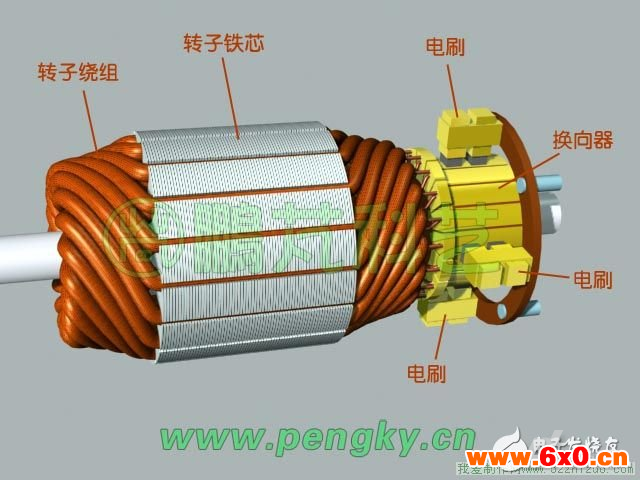

电流通过电刷连接转子绕组，四极电机一般有四组电刷，一同装在刷架上，共同构成电刷组件。下图显示了转子与电刷组件的相对位置。
永磁直流电机转子与电刷

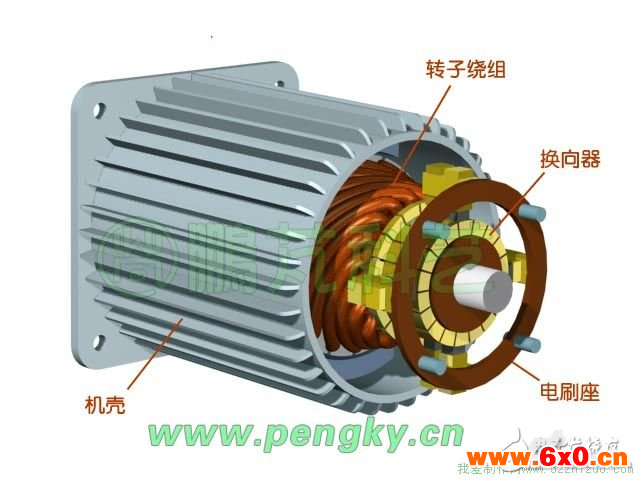

把转子与电刷组件插入定子，如下图
永磁直流电机组装图

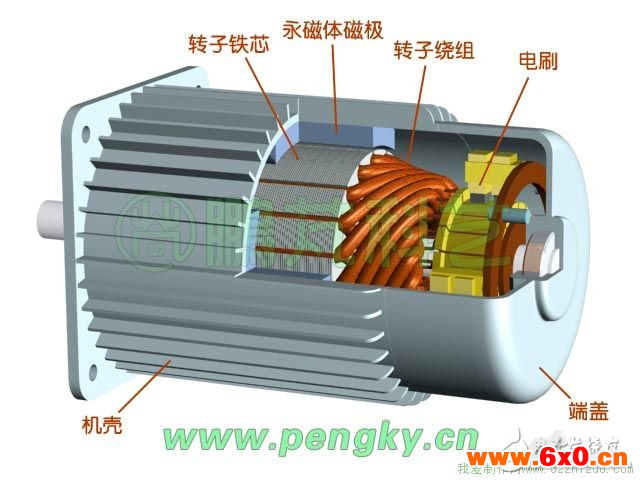

下图为合上端盖的永磁直流电机剖面图
永磁直流电机结构图

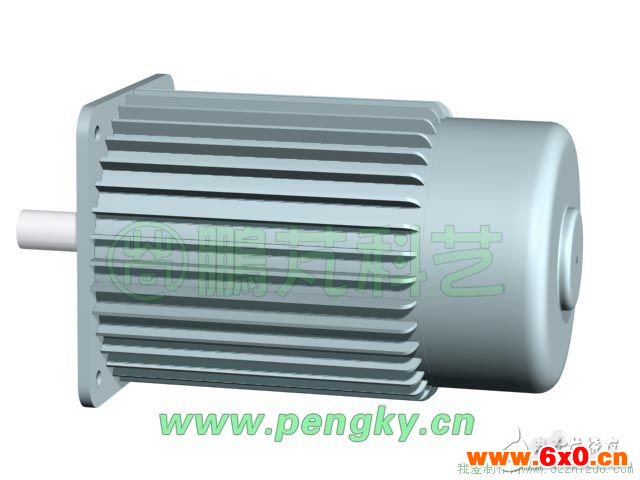

下图为永磁直流电机外观图。
