ATOS流量控制阀设计特点

  意大利ATOS流量控制阀是一种采用高精度先导方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管路中，保持预定流量不变，将过大流量限制在一个预定值，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。其连接方式分为法兰式与螺纹式；焊接式。控制调节方式分为自动与手动。下面和大家了解一下ATOS流量控制阀设计特点。


ATOS流量控制阀的产品一般信息：

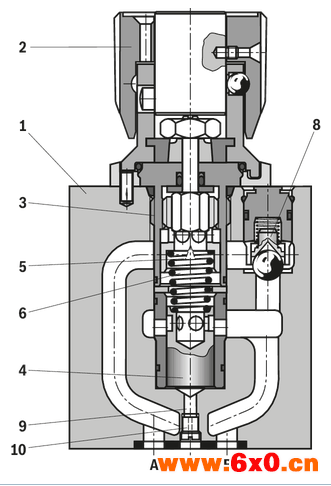

这类产口它用于保持恒定的流量，与压力和温度无关。该阀基本上由壳体（1），旋钮（2），孔衬套（3），压力补偿器（4）和可选的止回阀（8）组成。如下图

ATOS流量控制阀可以通过通道P（9）外部关闭压力补偿器（4）。通过孔（10）作用在通道P（9）中的外部压力将压力补偿器（4）保持在关闭压缩弹簧（6）的关闭位置。当连接的方向阀（11）被切换以允许从P到B的流动时，实现与类型2FRM6B一样的控制。因此，避免了启动跳跃。带压力补偿器关闭的版本只能用于供应控制。从通道B到通道A的自由回流通过止回阀（8）引导。



请注意：方向阀上游的端口P到流量控制阀上游的端口A的压力损失使其自身感觉到流量减小。



我再为大家介绍一下ATOS流量控制阀技术要求：


1、压力——温度度级


流量控制阀的压力——温度等级由壳体、内件及控制管系统材料的压力——温度等级确定。流量控制阀在某一温度下的最大允许工作压力取壳体、内件及控制管系统材料在该温度下最大允许工作压力值中的小值。
（1）铁制壳体的压力——温度等级应符合GB/T17241.7的规定。
（2）钢制壳体的压力——温度等级应符合GB/T9124的规定。
（3）对于GB/T17241.7、GB/T9124未规定压力——温度等级的材料，可按有关标准或设计的规定。


2、阀体

阀体法兰：法兰应与阀体整体铸成。铁制法兰的型式和尺寸应符合GB/T17241.6的规定，技术条件应符合GB/T17241.7的规定；钢制法兰的型式和尺寸应符合GB/T9113.1的规定，技术条件应符合GB/T9124的规定。

阀体的最小壁厚 铸铁件阀体的最小壁厚应符合GB/T13932－1992中表3的规定，铸钢件阀体的最小壁厚应符合JB/T8937－1999中表1的规定。


3.阀盖 膜片座


阀盖与膜片座、膜片座与阀体的连接型式应采用法兰式。膜片座与阀体的连接螺栓数量不得少于4个。阀盖与膜片座的最小壁厚按2.3的要求。阀盖与膜片座的法兰应为圆形。法兰密封面的型式可采用平面式、突面式或凹凸式。


4.阀杆、缓闭阀板、主阀板


缓闭阀板与阀杆应连接紧固、可靠。缓闭阀板与主阀板的密封型式应采用金属密封的型式。主阀板与阀杆必须滑动灵活、可靠。主阀板与主阀板座的密封可采用金属密封和非金属密封两种型式。


5.膜片


ATOS膜片性能应符合表2的规定。膜片的外观质量应符合HG/T3090的规定。当应用于生活饮用水时，膜片材料的安全性应符合GB/T17219的规定。
