磨具尺寸影像测量仪

来源:网络  作者:网络转载   2019-10-09 阅读:136

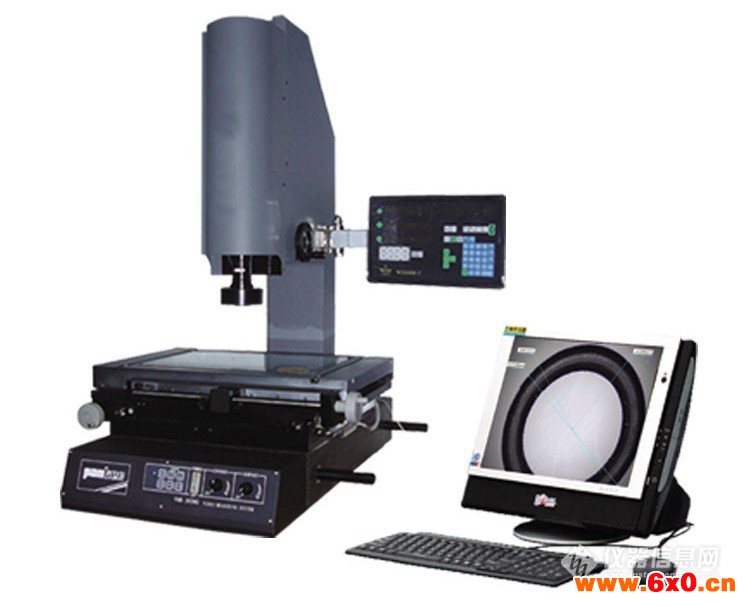

磨具尺寸影像测量仪主要用于各种零件几何尺寸的精密测量,测量精度可以达到微米级。适用于五金塑胶、模具、钟表、PCB等各种行业。配合测量软件,可对零件的各种几何尺寸进行精确测量,可测量包括直线、三角形、矩形、圆、椭圆、等各种几何形状的尺寸大小,同时可以测量各种零件特征的形位公差,包括直线度、平行度、垂直度、圆度、圆弧度、倾斜度、位置度等.

磨具尺寸影像测量仪特点

经济型影像式精密测绘仪VMS系列结合传统光学与数字科技,具有强大的软件功能,可将以往用肉眼在传统显微镜下所观察到的影像将其数字化,并将其储存入计算机中作各式量测、绘图再可将所得之资料储存于计算机中,以便日后存盘或电子邮件的发送。该仪器适用于以二座标测量为目的一切应用领域如:品质检测、工程开发、绘图等用途。在机械、模具、具、塑胶、电子、仪表等行业广泛使用。

变焦镜筒:采用光学变焦物镜,光学放大倍率0.7X~4.5X,视频总放大倍率:40X~400X,可按客户要求选配不同倍率物镜。

摄像机:配备低照度SONY机芯1/3”彩色CCD摄像机,图像表面纹理清晰,轮廓层次分明,保证拥有高品质的测量画面。

底座:仪器底座采用高精度天然花岗石,稳定性高,硬度高,不易变形。

光栅尺:仪器平台带有高精密光栅尺(X、Y、Z三轴),解析度为0.001mm。Z轴通过二次聚焦可实现对沟槽、盲孔的深度进行测量。

光源:采用长寿命LED环形冷光源(表面光及底光),使工件表面照明均匀,边缘清晰,亮度可调。

导轨双层工作平台设计,配备高精度滚动导轨,精度高、移动平稳轻松。

丝杆:X、Y轴工作台均使用无牙光杆磨擦传动,避免了丝杆传动的背隙,灵敏度大大提高,亦可切换快速移动提高工作效率。

磨具尺寸影像测量仪环境要求

1、温度与湿度:

温度:20-25℃,:22℃; 相对湿度:50%-60%,:55%; 机房温度变化率:10℃/小时; 北部地区气候干燥,建议使用加湿器; 南方地区气候潮湿,建议使用去湿器

2、工作室热量计算:

·保持工作室内设备系统操作于温度、湿度空间,必须计算室内总散热量,其中包括室内设备仪器散热量总和(灯光普通照明灯可忽略不计)

·人体散热量:600BTY/小时/

·工作室散热量:5/平方米

·仪器放置空间(L*W*H):2200mm ╳ 2000mm ╳ 2000mm

3、空气含尘量:

机房应保持清洁,空气中大于0.5MLXPOV的杂质在每立方英尺不多于45000个,若空气灰尘过多,很容易造成资源读写错误及磁盘机中磁盘或读写磁头毁损。

4、机房颤动度:

机房内颤动度不得高于0.5T,机房内产生震动的机器避免放置在一起,因颤动将使机器内机械部分、接头、主机面板接触部分产生松动?而造成机器不正常。

三、电源

AC220V/50HZ AC110V/60HZ
