SH-GT孔道注浆密实度检测仪支持标准

来源:网络  作者:网络转载   2019-10-09 阅读:739

SH-GT孔道注浆密实度检测仪支持标准由上海乐傲试验仪器有限公司提供!

应用标准

SH-GT孔道注浆密实度检测仪支持标准预应力桥、梁、锚索的孔道灌浆密实度检测;



支持标准

河北省桥梁预应力孔道密实注浆质量检测技术规程 (DB13/T 2480—2017)

山西省桥梁预应力孔道注浆密实性无损检测技术规程 (DB14/T 1109-2015)

福建省公路混凝土结构桥梁预应力体系质量检测技术规(DB35/T1638—2017)



技术标准

最大测量箱梁可达150米;

便携式手持设计、轻便、小巧;

采用A8+ARM主控单元、低功耗、高速率;

超磁致震源、收发同步、余震短、能量可调;

双通道传感器,支持同步触发、信号触发;

嵌入式WinCE操作系统、高稳定性、超强兼容性;

工业彩色宽温液晶屏、全触摸屏操作、USB2.0接口;

自动读取信号时间、幅度、频率以及自动计算波速、密实度;



性能标准

操作模式 触摸屏

数据转存 USB2.0

显示模式 8.4寸、800×600液晶屏

时窗个数 2

分辨力         2 us

精度         优于±4%

量程         150 m

存储容量 4GB

触发方式 信号触发、同步触发

激发能量 1 ~ 10 级

采样间隔 2 ~ 65535 us

采样长度 最大8K

供电方式 内置锂电池

工作时间 ≥8小时

时间判读 自动

幅度判读 自动

速度计算 自动

密实度计算 自动

主机重量 1.5Kg

主机尺寸 245×174×58mm





现场实例

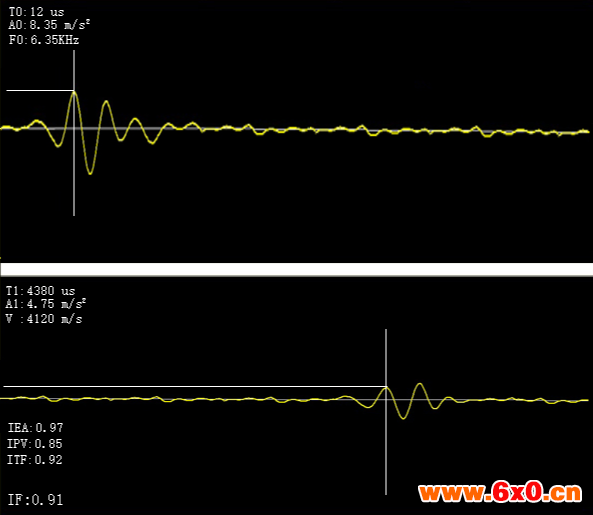

实测数据

标准配置清单

1 主机 SH-GT 1台

2 电源 15V/4.4A 1只

3 电源线 1根

4 超磁致震源 1只

5 震源控制线 20米 1根

6 加速度传感器 2只

7 传感器信号线 20米 2根

8 U盘 8G 1个

9 说明书 1本

10 机箱 1个

11 触摸笔 1支

12 卷尺 1个

13 信号中继器 2只
