邦纳无线振动和温度解决方案是如何对抄纸机的每个压辊进行监控的?

来源:网络  作者:网络转载   2019-10-09 阅读:608

抄纸机作为造纸厂造纸工艺的重要设备,设备基本24小时生产,做到人停机不停。生产纸张过程中,传送带的压辊如果在高速运行过程中损坏将会对设备造成损坏进而影响生产,所以客户希望能够针对抄纸机的每个压辊进行监控。

1

客户需求

客户抄纸厂的抄纸机由于高速运转,而且烘干气罩内温度较高,人员无法对传送带压辊进行日常监测。客户要求对每个压辊能够进行振动监测以保证设备的正常运行。抄纸机的烘干气罩内温度在70摄氏度左右,普通电子设备无法在正常内部工作。

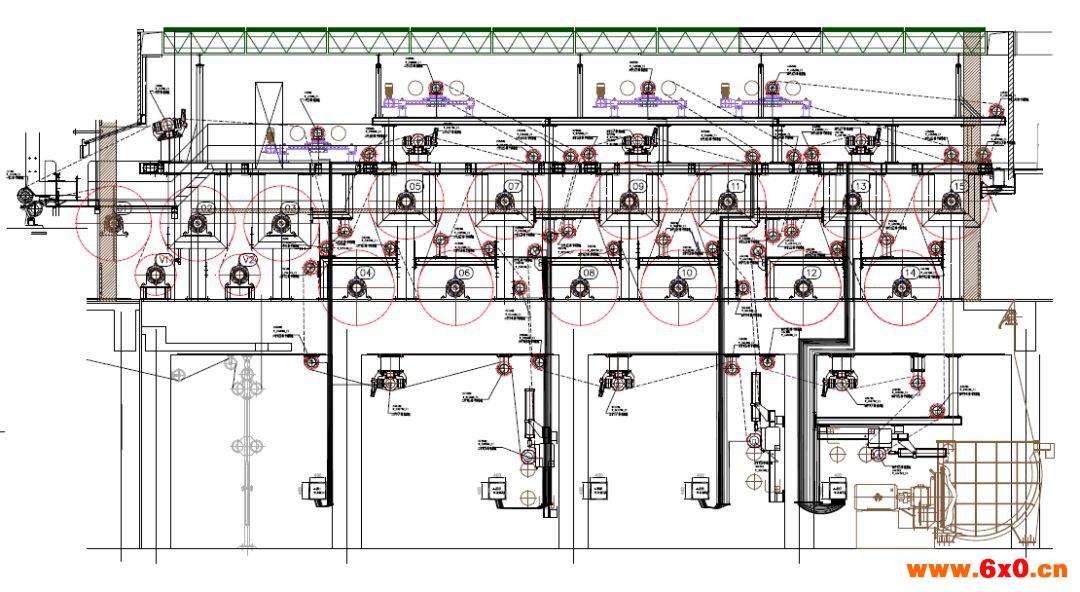

▲现场滚轴分布图

2

邦纳解决方案

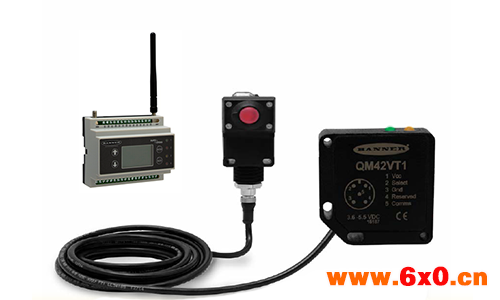

邦纳无线振动和温度预测性维护解决方案

具体配置如下:

无线网关:DXM100

无线节点:DX80DR9M-H6

震动温度:QM42VT2

邦纳全新研发的DXM100控制器是一款出色的工业无线控制器,可以应用于以太网连接和工业物联网(IIoT)相关应用。这款强大的基于Modbus通信的无线控制器内置了DX80网关或多跳Data Radio功能,可将本地无线网络与以太网或主机系统接起来。

3

方案实施

邦纳无线节点zui高温度可达105摄氏度,每个滚轴左右两侧各放一个振动传感器监测滚轴振动,数据节点DX80DR9M-H6放置在气罩外,每个节点接四个振动传感器传送数据。

振动和温度传感器的安装

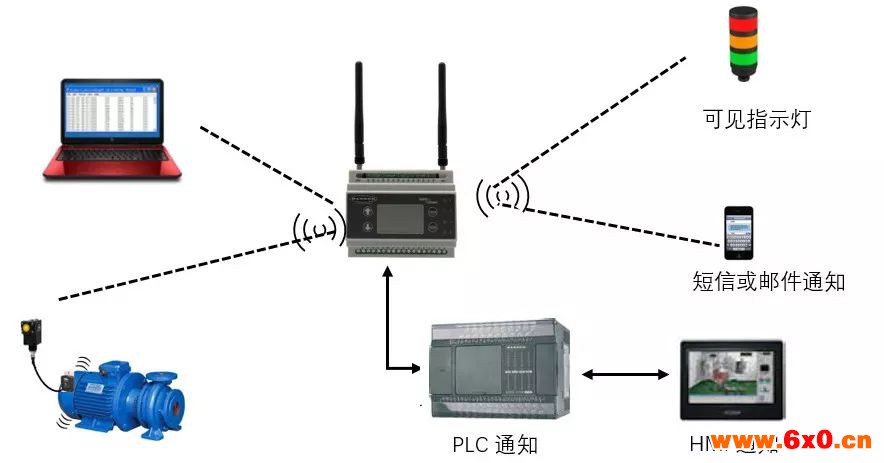

DXM100用来与节点组网,负责与上位机通讯。节点采集到位信号传至DXM100,DXM100将信号上传至上位机数据库,数据库根据振动和温度值判断每个滚轴当前的运行状态。

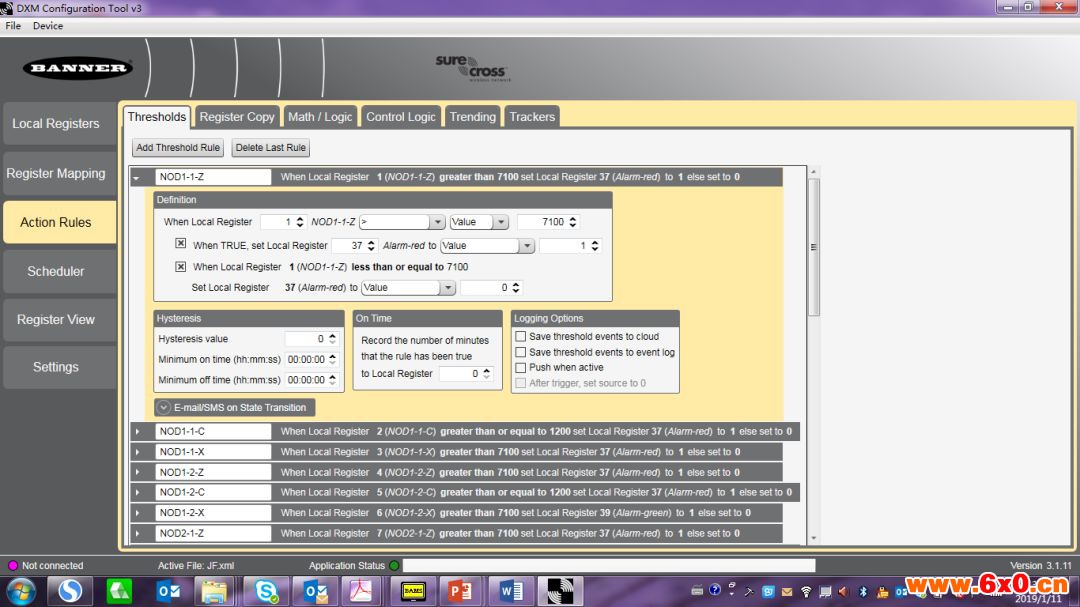

▲DXM100内部设置图片

4

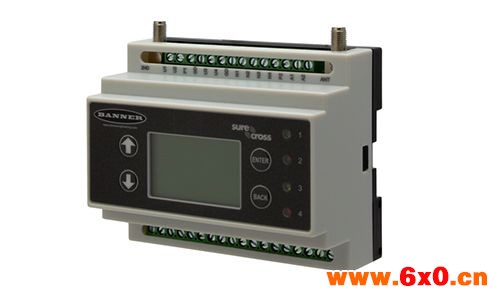

DXM100无线控制器特点

● 2.4GHz本地网络

● 12-30V dc供电,12V dc太阳能电池板,或备用电池

● 可将Modbus RTU协议转换为ModbusTCP或以太网/IP协议

● 逻辑控制器,可用“action rules”和基础脚本编程

● SD卡储存数据

● 邮件功能

● 本地I/O选项:通用输入,NMOS输出,以及模拟量输出

● RS-232,RS-485,和以太网通讯口,以及一个USB配置端口

● LCD屏显示I/O信息,用户可编程LED

5

Why Banner ?

● DXM100控制器可以本地保存数据并进行云端推送

● 数据格式满足ISO10816国际标准,无需换算

● 电池供电,无需现场布线,安装方便

● 传感器自带磁性底座,不需要在电机上开孔

6

客户收益

● 易于使用,降低安装成本

● 监控振动数据以减少停工时间

● 使用预防性维护程序

● 有计划的维保,提高设备运行效率

● 监控机器运行时间
