查尔斯·佛林永磁电机：本发明通过一种以磁体作为驱动力产生有用能源的方法，并且使用简单的构造使之自我启动，易调适。该结构利用永磁体作为驱动能源，实现了一种新颖的控制磁体相互作用或者磁成员之间耦合的手段，产生非常可观的输出能量和扭矩，是一台可以用于生产大量能源的设备。

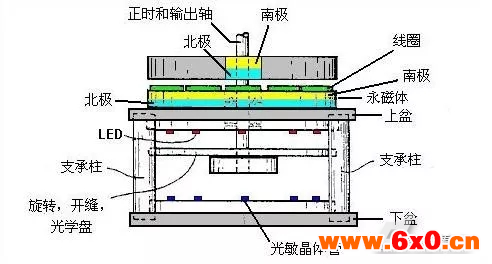

现在，我们先从侧面来看一下这个设备：

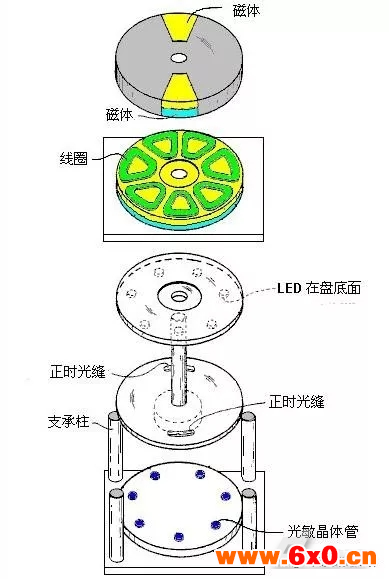

分解图可以更加清楚地了解不同的部分：
这种设计的结构相对简单，可是运行非常强劲。动力由显示为蓝色和黄色阴影的磁铁提供。下面的磁体为圆盘形，磁极安排在一个大圆形的扁平平面上。其上为非磁材料做成的盘（灰色部分），有两块磁体嵌入其中。此盘为转子且固定在中央立轴上。不通电的情况下，转子不旋转。通过给这些线圈上电，使两个圆盘之间的七个环形线圈改磁场并产生强力旋转。其安排是通过一个发光二极管（LED）发出的一束紫外线光束穿过附着在旋转轴上的光学正时盘中的一个缝隙。这些LED与光敏晶体管与七个线圈的中心对齐。缝的位置和宽度控制光敏管开合和上电的持续时间。这是一种非常整洁紧凑的布局。设计的真正有趣的地方是，线圈如何修改磁场而使装置产生功率输出。
此处显示的是，当一个转子磁体已旋转到一个未尚通电的线圈上方时的状态。转子南极被定子磁体整个上部表面的北极所吸引，如上图三个箭头所示。如果把一个电压施加到线圈，那么这种磁耦合就被扰乱和改变。如果线圈加电的结果是生成了力矩，那么它将被生成到通电线圈的两边。如果线圈不加电，那么磁体间将有充分的吸力，而没有旋转力产生。我们注意到有两个转动式磁体（双数）和七个线圈（单数），因此当转子磁体之一在线圈上方时，那么另一个则不在。这种两个位置的交错是产生平滑的持续旋转力矩以及自启动（无需任何手工旋转）的关键要素。
上图显示的是转子圆盘两侧的一个片断，以说明线圈的操作。在左边，磁体56与线圈32和线圈34部分重叠。线圈32已被加电，而这打断了磁体56左手边的磁链路。但是，线圈32没有加电，所以磁体56和线圈下的圆盘磁体之间的吸力依然存在。即使这种吸引力呈现一个向下的角度，它对转子产生了一个推力，推动它向右，如图中红色箭头所示。
同时转子圆盘另一边的出现的状态如右图所示。这里，磁体54在线圈36上方，而该线圈没有加电，所以没有在任何一个方向形成驱动力——转子磁体上只有一个下吸力，向着它下面的定子磁体。毗连线圈38也没有加电，因而对旋转没有影响。这里，线圈起到了一个磁屏蔽的作用，只需最少的电流就能使它工作。线圈是一个有效的屏蔽，而且没有移动件，所以是一个很灵巧的机制，克服了转子磁体被锁定在定子磁体上并阻止其旋转的趋势。
任何时刻，七个线圈的六个在这个设计中是处于非活动状态，所以实际上，只有一个线圈通电。重要的是要理解给这种电机提供动力的是永磁体彼此之间的吸力。在转子每转七分之一圈，既旋转的每51.1度时，两块磁体的每一块都在旋转中用了一个水平拉力，首先来自一块转子磁体，然后来自另一块转子磁体。

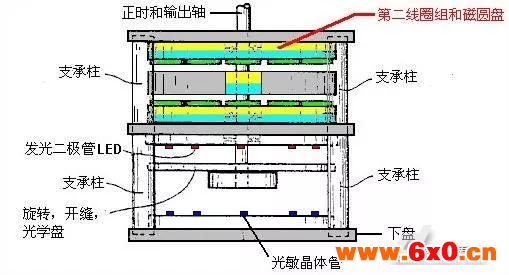

由此，可以通过添加更多的磁体来增加电机的功率。这种探索额外能源的第一步是在转子的另一边添加第二个磁体盘和线圈，以使磁体上有了第二个吸力。这还有更多的优点是第一个圆盘磁体的向下吸力与向上的吸力平衡，使得水平推力得到增强和平衡，如图所示：
线圈开关和线圈增加层如下示：
这产生了更大的水平推力。虽然这种设计是为获得最佳性能，我建议用简单得多的结构形式，用标准圆形钕磁环来代替磁性大圆盘，而普通的圆形线圈置于圆形磁铁的顶部；而这将允许将建造大直径转子；直径越大，输出轴功率越大。
