E+H电磁流量计10L技术手册

来源:网络  作者:网络转载   2019-10-09 阅读:198

流量计配有轻量化传感器,高测量效率

应用

• 电磁测量原理不受压力、密度、温度和粘度的影响

• 特别适用于水和污水行业中的标准应用 仪表特性

• 传感器重量最多可以减轻 30 %

• 标称口径:DN 25...2400 (1...90")

• 最短安装长度要求,符合 DVGW/ISO 标准

• 两行显示,按键操作 • 提供一体式或分体式仪表

• HART 通信

优势

• 降低安装成本:使用松套法兰灵活安装 (DN < 350 (14"))

• 节能的流量测量:无压损

• 免维护:无可移动部件

• 使用经济:应用简便,直接集成

• 操作安全:显示单元便捷地显示可读过程信息

• 符合工业标准:IEC/EN/NAMUR



测量原理

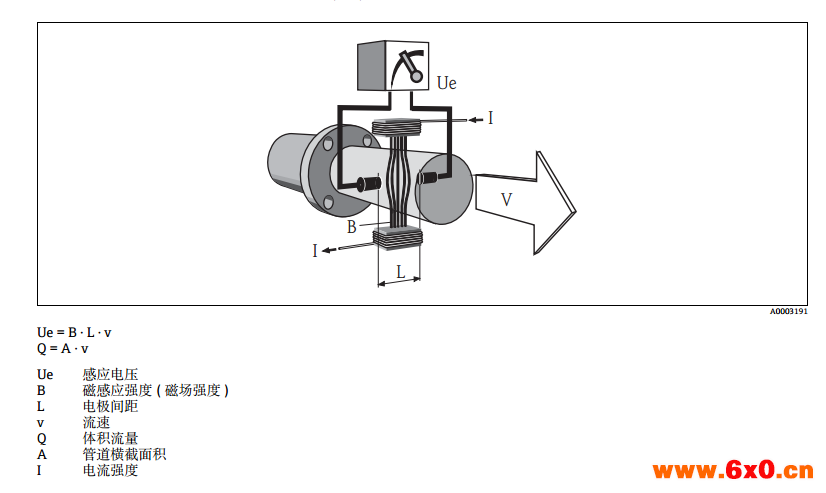

根据法拉第电磁感应定律,导体在磁场中运动时,会产生感应电压。 在电磁测量原理中,流动的介质相当于运动的导体。 感应电压与介质流速成比例关系,通过两个测量电极加载在放大器上。基于管道横截面积计算体 积流量。 极性交替变化的开关直流电产生直流 (DC) 磁场。

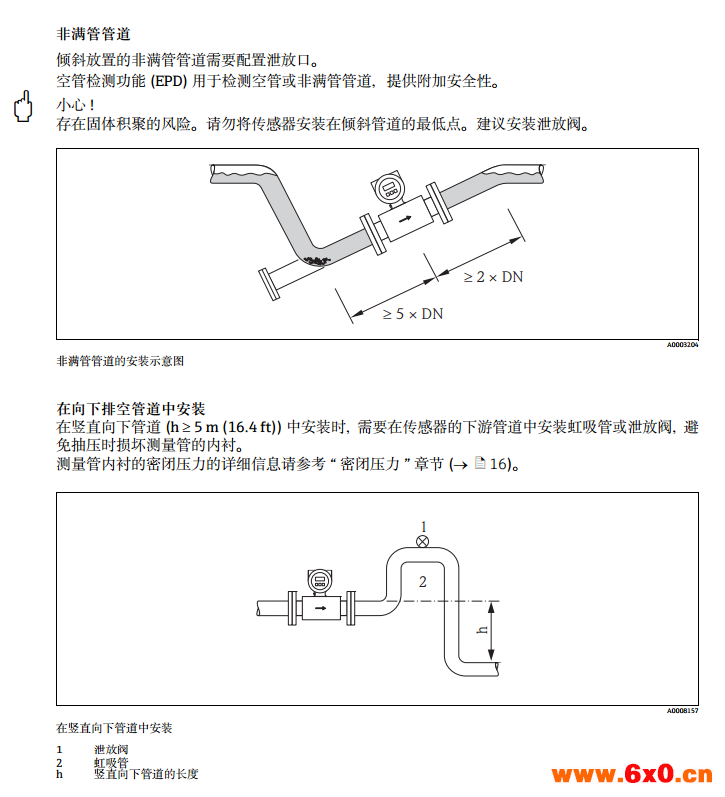

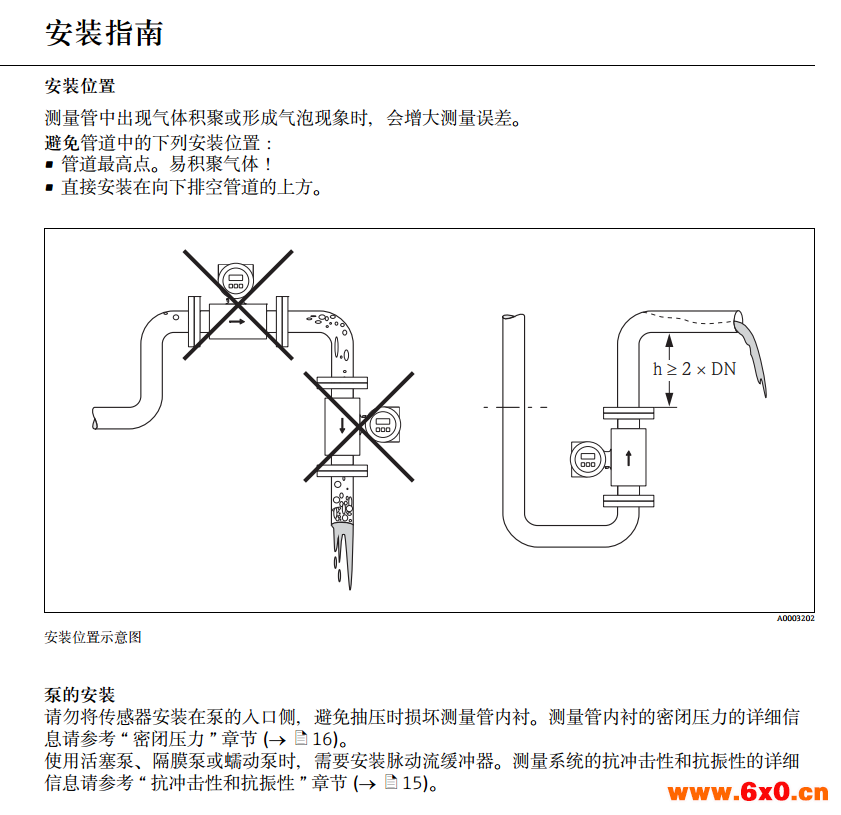

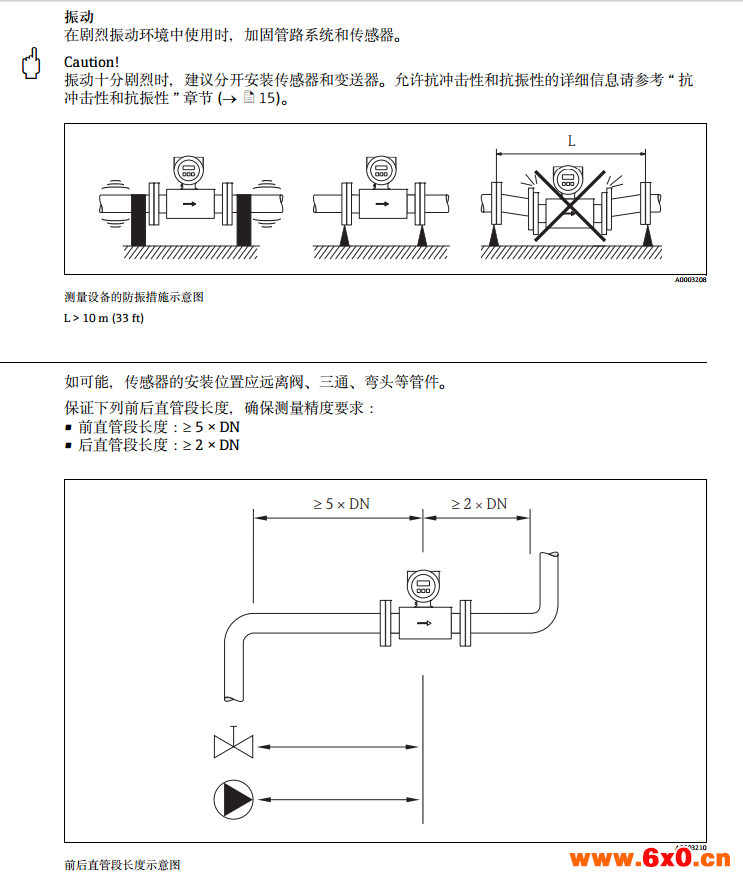

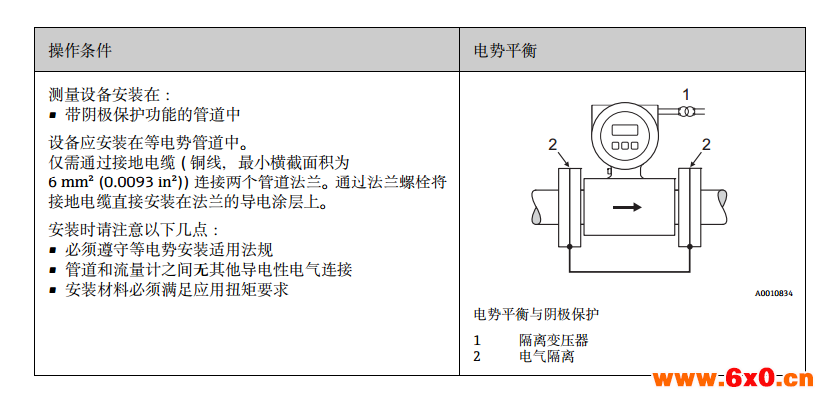

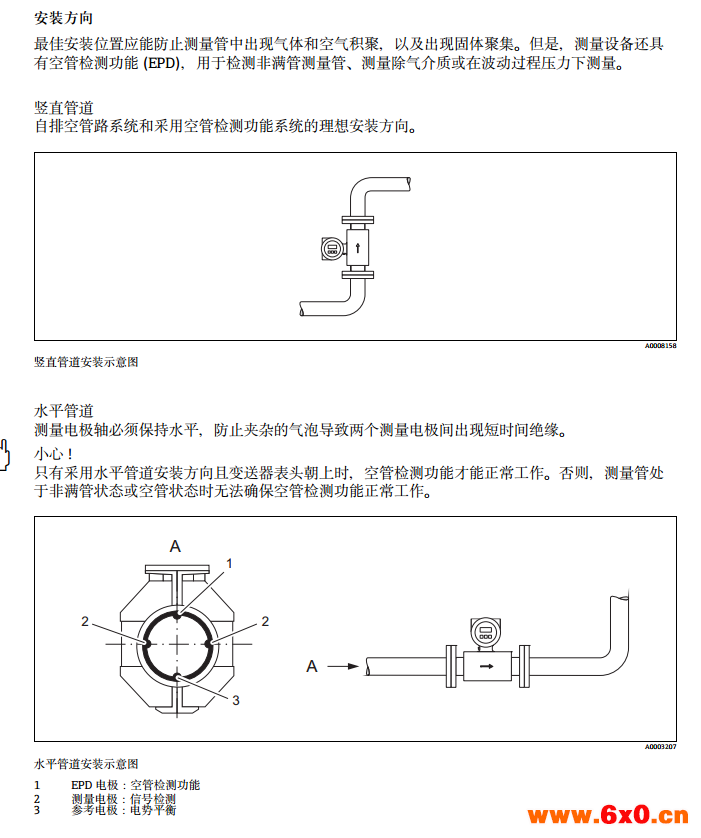

测量系统

测量系统包括一台变送器和一个传感器。

提供两种结构类型的仪表:

• 一体式结构:变送器和传感器组成一个整体机械单元。

• 分体式结构:变送器和传感器分开安装。

变送器:

• Promag 10 ( 按键操作、两行背光显示 )

传感器:

• Promag L – DN 25...300 (1...12") – DN 350...2400 (14...90")

" 小心 ! 为了避免腐蚀,选择传感器和过程连接材料时必须考虑环境和过程条件。

输入

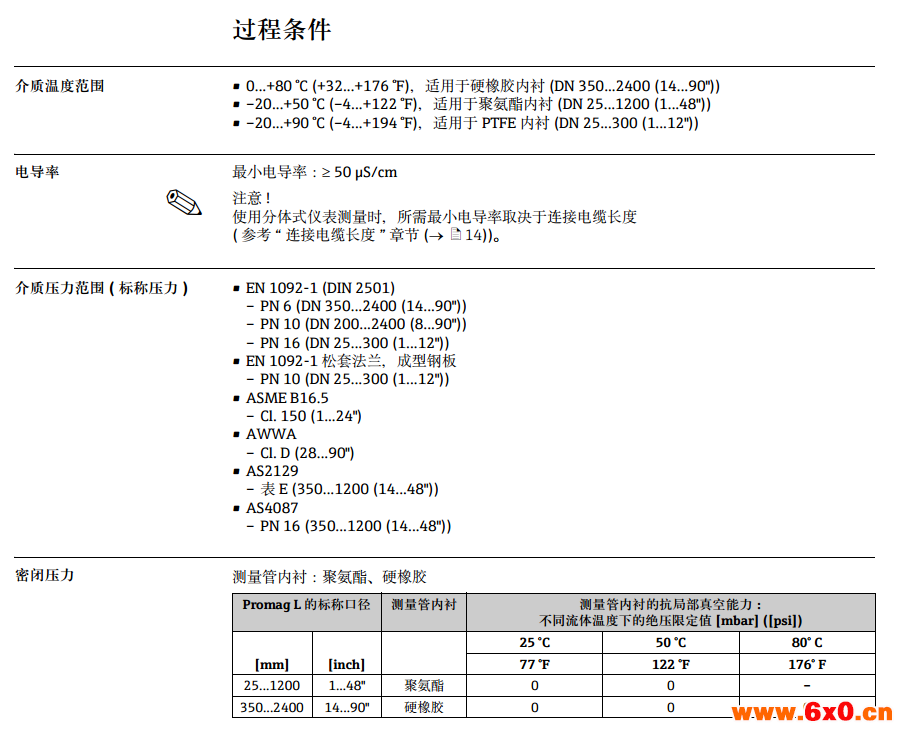

测量变量: 流速 ( 与感应电压成比例 )

测量范围:液体测量时的测量范围

                 满足指定测量精度时,典型值为 v = 0.01...10 m/s (0.03...33 ft/s)

量程比 :大于 1000 : 1



输出

输出信号

电流输出

• 电气隔离

• 有源信号:4...20 mA,RL < 700  (HART:RL  250 )

• 满量程值可调

• 温度系数:典型值为 2 µA/°C ;分辨率:1.5 µA

脉冲 / 状态输出

• 电气隔离

• 无源信号:30 V DC / 250 mA

• 集电极开路

• 可设置为:

– 脉冲输出: 脉冲值和脉冲极性可选,最大脉冲宽度可调 (5...2000 ms),最gao脉冲频率为 100 Hz

– 状态输出:可以设置为错误信息、空管检测功能、流向、限流值

报警信号

• 电流输出  失效安全模式可选 ( 例如:符合 NAMUR 推荐的 NE 43 标准 )

• 脉冲输出 失效安全模式可选

• 状态输出  系统故障或断电时,表现为 “ 不导电 ”

负载  “ 输出信号 ” 章节

小流量切除:小流量切除开关点可选

电气隔离:所有输入、输出和电源回路相互电气隔离

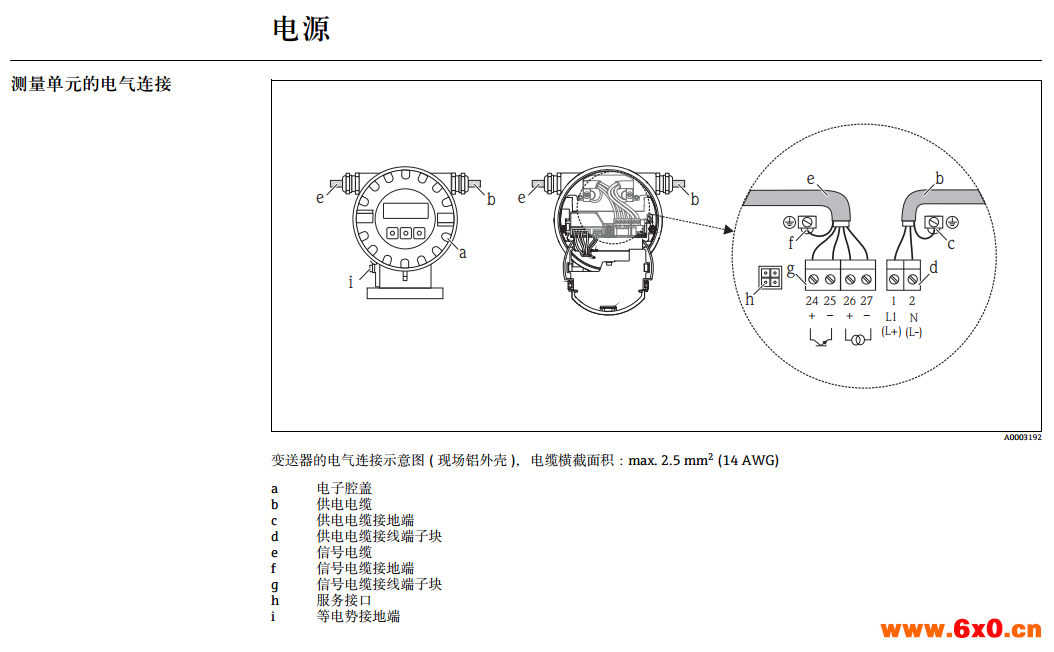

供电电压 ( 电源 )

• 85...250 V AC,45...65 Hz

• 20...28 V AC,45...65 Hz

• 11...40 V DC

电缆入口

供电电缆和信号电缆 ( 输入 / 输出 ):

• M20 × 1.5 电缆入口 (8...12 mm (0.31...0.47"))

• ½" NPT、G ½" 螺纹电缆入口

分体式仪表的连接电缆:

• M20 × 1.5 电缆入口 (8...12 mm (0.31...0.47"))

• ½" NPT、G ½" 电缆入口

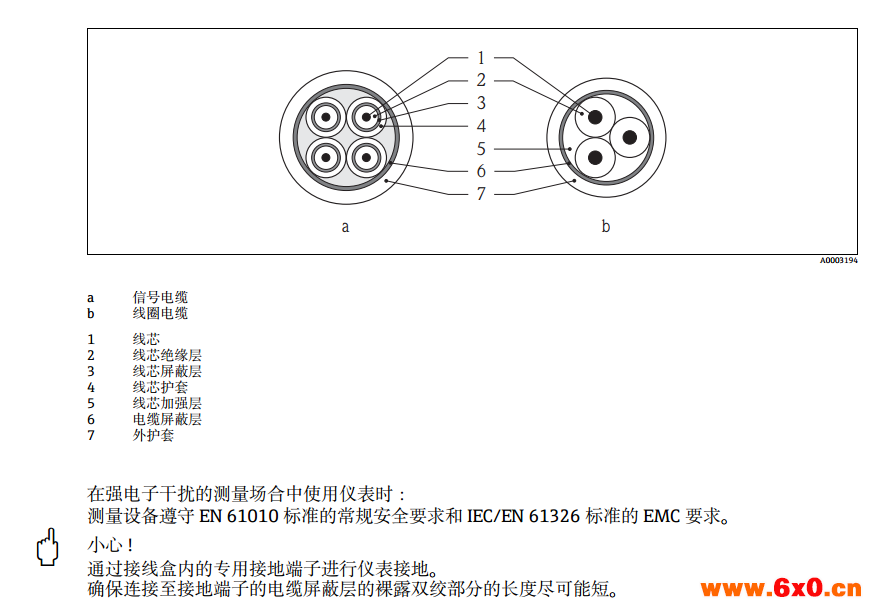

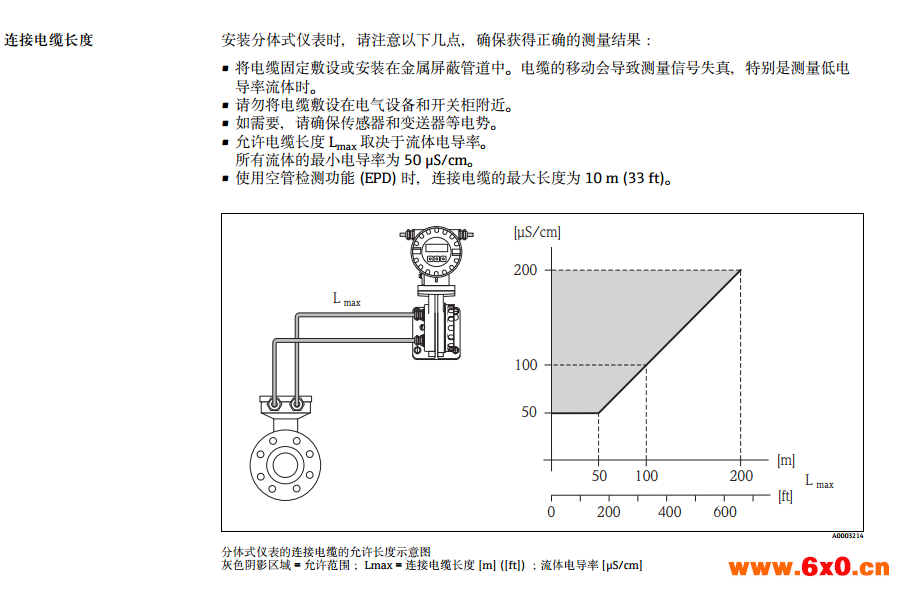

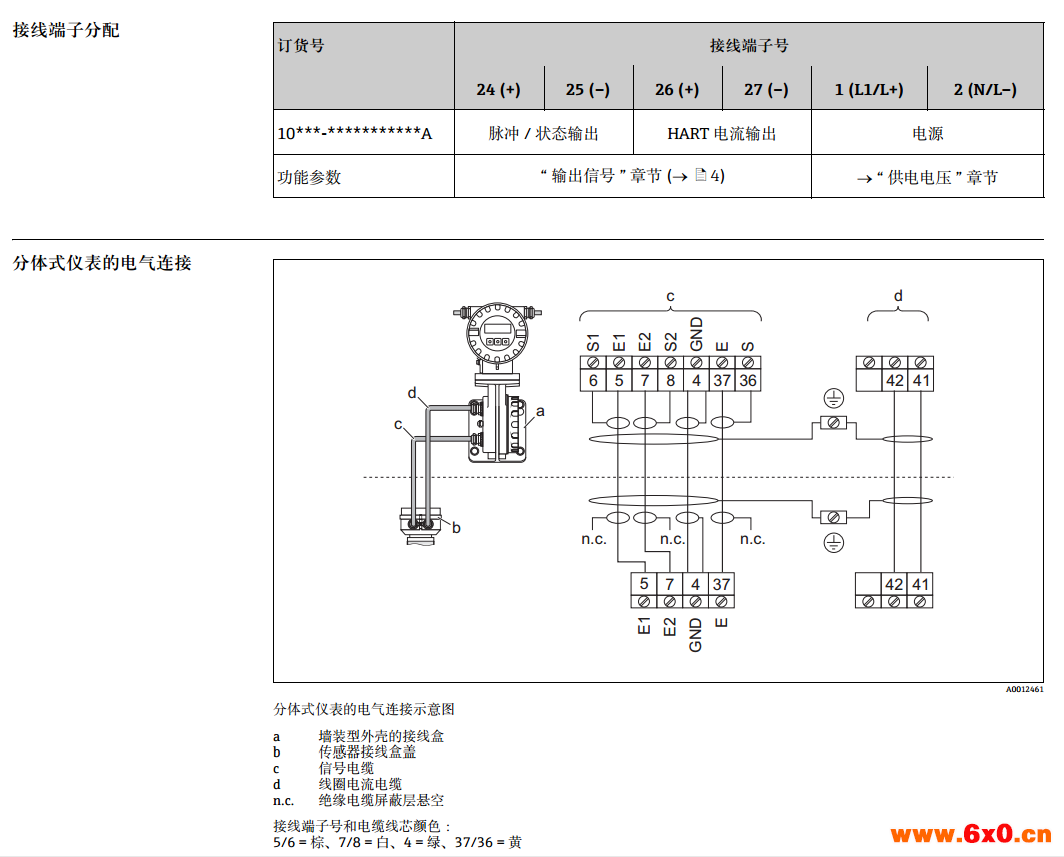

分体式仪表的电缆规格

线圈电缆

• 2 × 0.75 mm2 (18 AWG) PVC 电缆,带通用铜织网屏蔽层 ( ~ 7 mm (0.28"))

• 阻抗: 37 /km ( 0.011 /ft)

• 容抗 ( 线芯 / 线芯,屏蔽层接地 ): 120 pF/m ( 37 pF/ft)

• 工作温度:–20...+80 °C (–68...+176 °F)

• 电缆横截面积:max. 2.5 mm2 (14 AWG)

• 电缆绝缘层测试电压:1433 AC r.m.s. 50/60 Hz 或  2026 V DC 信号电缆

• 3 × 0.38 mm2 (20 AWG) PVC 电缆,带通用铜织网屏蔽层 ( ~ 7 mm (0.28")),且线芯单独屏蔽 • 带空管检测功能 (EPD): 4 × 0.38 mm2 (20 AWG) PVC 电缆,带通用铜织网屏蔽层 ( ~ 7 mm (0.28")),且线芯单独屏蔽

• 阻抗: 50 /km ( 0.015 /ft)

• 容抗 ( 线芯 / 屏蔽层 ): 420 pF/m ( 128 pF/ft)

• 工作温度:–20...+80 °C (–68...+176 °F)

• 电缆横截面积:max. 2.5 mm2 (14 AWG)

功率消耗

• 11...40 V DC:< 6 W ( 含传感器 )

• 20...28 V AC:< 8 VA ( 含传感器 )

• 85...250 V AC:< 12 VA ( 含传感器 )

启动电流:

• Max. 3.3 A (< 5 ms),24 V DC 时

• Max. 5.5 A (< 5 ms),28 V AC 时

• Max. 16 A (< 5 ms),250 V AC 时

电源故障

至少持续 ½ 个频率周期:EEPROM 中储存测量系统参数
