差压孔板流量计工作原理介绍

来源:网络  作者:网络转载   2019-10-09 阅读:317

孔板是一种非常成熟的流量测量方式,根据各种不同的工况,会选用不同形式的孔板。常见的有标准孔板、圆缺孔板、偏心孔板、1/4圆孔板等。

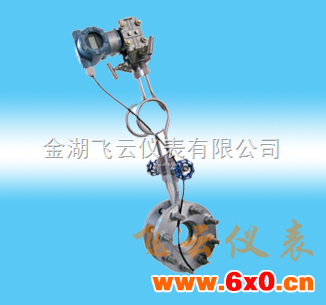

孔板流量计

标准孔板流量计一般适用于清洁、粘度低的介质的缺圆孔板,粘度高,适用于比较脏的介质的1/4圆孔板,适用于粘度高、流速小的介质的偏心孔板适用于含有固体粒子状物质的流体的流量测定。

目前在孔板流量计计算中最权威的应属ISO 5167中的有关公式,根据不同流介特性选择不同形式孔板。在选定时非常重要的一点是,在某些情况下,如果可以采用多种类型的节流孔,标准节流孔的制造规格是通过长期、大量的实验导出的,由于可靠性高,所以尽量符合iso 5167-2或GB/t 2624 _ 93规格的标准节流孔 只要制造工厂按标准加工,其流量无需标定,标准孔板和其他流量计的大部分在出厂时必须进行特别的检定。

在孔板流量计设计计算中,重要的是要处理好刻度流量、差压上限和β之间的关系。根据刻度流量,设定一常规β值,计算△p值,再根据△p值适当调整β值。刻度流量通常为通常操作流量的1.3倍和最大流量的1.1倍,两者取最大值,或者满足正常流量的是刻度流量的70%左右,最小流量为25%以上,差压的上限一般推荐10、16、25、40、50k pa的数级,值推荐0.5~0.6

孔板流量计维护保养的基本原则介绍

我们在使用孔板流量计出现故障时候,要怎样维修,孔板流量计的维修又有哪些基本原则需要遵守?下面小编就带您了解一下。

1.先机械后电气——只有在确定机械件无故障后,再进行电气方面的检查。检查电路故障时,应利用检测仪器寻找故障部位,确认无接触不良故障后,再有针对性地查看线路与机械的运作关系,以误判;

2.先动口再动手——对于有故障的电气设备,不应急于动手,应先询问产生故障的前后经过及故障现象。对于生疏的设备,还应先熟悉电路原理和结构点,遵守相应规则。拆卸前要充分熟悉每个电气部件的功能、位置、连接方式以及与周围其他器件的关系,在没有组装图的情况下,应边拆卸,边画草图,并记上标记;

3.先外部后内部——应先检查设备有无明显裂痕、缺损,了解其维修史、使用年限等,然后再对机内进行检查。体化孔板流量计拆前应排队周边的故障因素,确定为机内故障后才能拆卸,否则,盲目拆卸,可能将设备越修越坏;

4.先静态后动态——在设备未通电时,判断电气设备按钮、接触器、热继电器以及保险丝的好坏,从而判定故障的所在。通电试验,听其声、测参数、判断故障,后进行维修。如在电动机缺相时,若测量三相电压值无法着判别时,就应该听其声,单测每相对地电压,方可判断哪相缺损;

5.先外围后内部——先不要急于换损坏的电气部件,在确认外围设备电路正常时,再考虑换损坏的电气部件;

6.先直流后交流——检修时,必须先检查直流回路静态工作点,再交流回路动态工作点;

7.先故障后调试——对于调试和故障并存的电气设备,应先排除故障,再进行调试,调试必须在电气线路速的前提下进行;

8.先清洁后维修——对污染较重的电气设备,先对其按钮、接线点、接触点进行清洁,检查外部控制键是否失灵。许多故障都是由脏污及导电尘块引起的,经清洁故障往往会排除;

9.先电源后设备——体化孔板流量计电源部分的故障率在整个故障设备中占的比例很,所以先检修电源往往可以事半功倍;

10.先普遍后殊——因装配配件质量或其他设备故障而引起的故障,般占常见故障的50%左右。电气设备的殊故障多为软故障,要靠经验和仪表来测量和维修。

大家在使用了一段时间之后,就需要对孔板流量计进行保养和维护,主要的保养方法就是,利用它自检和自诊断功能来查看是否在工作中,对于该设备有损坏的情况发生,如果没有发生损坏的情况发生的话,那么大家只需要对它清洗就可以了,清洗干净之后,才可以保证下次再进行测量工作的时候,不会因为沾染了其他的介质,导致工业设备出现了什么测量不精准的情况发生,这是需要注意的一点
