判定三相异步电机绕组首尾端的方法

用万用表判定三相异步电机绕组首尾端的方法

方法之一

步骤一：首先将万用表置R×100挡，对电动机接线盒六根引出线，两条两条地分别进行测量，确定三相绕组。具体方法是：将红（或黑)表笔接其中一根引出线；黑（或红）表笔依次接触另外的五根引出线；通路（指偏转较大，阻值较小)的两个出线端为一相，并作好标记(建议以打结或涂色为识别标记）以便和后面的两相作区分，以此类推将六条引出线分成三组。

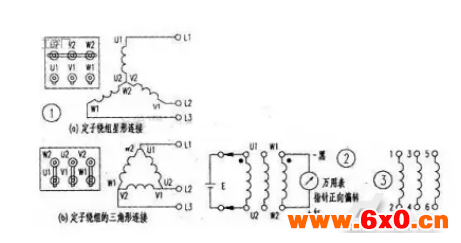

步骤二：将万用表置电流微安挡，如题图接线检测确定两相绕组的首尾端。具体方法是：

(1)将万用表置电流微安挡；

(2)万用表红、黑表笔接电动机其中一绕组的两个端点；

(3)然后将电动机其他一相的两个端点先后接触干电池(或取出万用表中的电池用作试验)(9V或1．5V电池)的负极和正极；

(4)若万用表指针正向偏转，则电池正极所接线头与万用表负端(黑表笔)所接线头为同名端；反之则电池负极所接线头与万用表负瑞(黑表笔)所接线头为同名端；如图所示用黑点所标为首端(或尾端)即同名端。用同样的方法，再判定另一相的首尾端。

方法二：星形连接测定法

步骤一：确定三相绕组(方法同上，注意每一相检测出来之后均应作简单而明确的标志；以便区分三相定子绕组)。

步骤二：星形连接确定三相绕组首端和尾端

具体方法：(1）将万用表置微安挡；

(2)将三相异步电动机三个绕组的各一端短接在一起接红表笔，将另三端也接在一起，然后接到黑表笔；

(3)匀速转动电动机，观察指针偏转情况。

(4)若指针几乎没有偏转，则各绕组所选的三根接在一起的线端即为同名端(如图3所示)。否则应进行换线调整。

步骤三换线规律：

(1)将三绕组分别标示首尾，并预定端号。

(2)将其中一组(假定为⑤—⑥端)绕组始终固定不变，作为基准。

(3)另外两组中任意一组的首尾对掉后，按具体方法(1)－（4）判别。若仍有偏转，则将另一组的首尾对掉，再按具体方法(1)—(4)判别，必定能判别出正确的同名端。
