美国ROSS双联阀工作原理及特点介绍

美国ROSS双联阀工作原理及特点介绍
我公司长期代理销售美国ROSS套筒阀，ROSS双联阀，ROSS先导阀，ROSS提升阀，ROSS锁定阀，ROSS阀芯，ROSS安全阀，ROSS过滤器，ROSS气动阀等全系列产品，百分之百的美国原厂供货，源头订单，质量有保证，价格优惠，货期短，可以提供报关单及原厂证明等，我公司具有良好的市场信誉,专业的销售和技术服务团队,凭着多年经营经验,熟悉并了解市场行情,赢得了国内外厂商的一致好评。以下我为大家整理的ROSS双联阀的工作愿意

ROSS双联阀原理：电源通过OFF给两只线圈同时供电，气体通过IN进入阀内，一部分气体通过虚线部分入口进入先导阀内，ROSS双联阀是一种专门为确保气动控制机械的安全操作而设计的安全元件，OSHA标准中对采用气动离合器和气动制动器机械压力机用阀的安全性能要求很高。双联阀就是可以满足这种高安全性能的气动元件。ROSS双联阀线圈得电推动先导阀（气压）向下压在主阀心上，两只主阀同时向下运动，将EX口下平面压住密封，IN的上下面有间隙，气体进入向OUT出气口排出。安全双联阀失电时阀心下的复位弹簧推动主阀心同时向上运动，关闭IN的上平面，打开EX的下平面，ROSS双联阀使OUT出气口的气排出。

ROSS双联阀特点
ROSS双联阀通电进气，两个阀都是一条电路控制，并联。特点是，其中任何一个坏另一个也不能动作。一般，冲床工作须先打开制动刹车，再结合离合器。这种阀的特点适合这要求。制动器阀通电打开后，（这时不能通大气到达制动器了），控制气路由铜管到达离合器阀，从而打开离合器阀的阀芯，离合器才能打开大活塞。ROSS双联阀打开后控制汽路由离合器铜管到达制动器，打开大活塞，这时离合器制动器同时进大气。好像相互支持相互制约。它的功能同单个的阀一样即：通电时进气口气通到出气口，失电时出气口的气通过排气口排气。但它有一个主要的特征就是当其中任一个阀因为线圈烧坏或阀心卡死、弹簧不复位等故障时不会出现阀排不出气的情况时，ROSS双联阀另一个阀立即会泄漏气不会造成离合器脱不开发生安全事故。

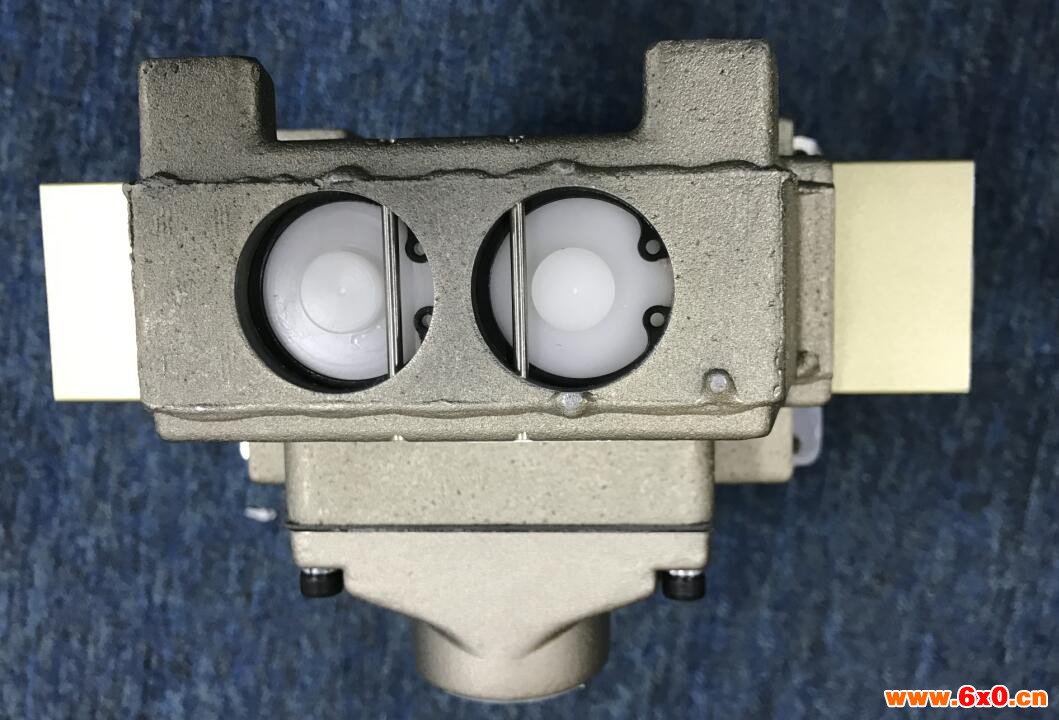

ROSS双联阀主阀体内有两个可滑动的主阀芯，分别用两个电磁先导阀控制。两个主阀芯使用共同的进气口，出气口和排气口。当两个电磁阀先导阀同时通电时，主阀体内的两个主阀芯同时换向。即，在正常情况下，双联阀相当于一个普通的两位三通阀。当两个主阀芯中的一个不能正常开启或关闭时，即处于非正常工作状态时，ROSS双联阀将保证使出气口压力衰减至进气口压力的2%以下（使由双联阀控制的执行机构不能动作，实现安全保护造作人员的目的）。ROSS双联阀的安全属性设计。因为在一个循坏系统中，两个主阀芯同时出现故障的可能性是非常小的。”
二、双作用套筒调节阀方案（调节阀配用电－气阀门定位器）
主要由控制阀、气控换向阀、定位器、自锁阀、单向阀、减压阀、储气罐等组成。其工作原理如下：
当控制系统气源故障（失气）时，自锁阀（其作用方式与保位阀相反）自动打开，将气控换向阀的控制气源撤消，气控换向阀的滑阀在弹簧的作用下复位，两个气控换向阀中的其中一个排气，另一个进气，单向阀关闭，气源由储气罐中储存的气源向阀门供气，从而实现阀门的全关或全开。全关或全开的转换可通过调整气控换向阀的连接方式实现。
如果要实现阀门保位，加装气动保位阀并改变管路连接，用自锁阀直接控制保位阀，取消气控换向阀、单向阀、储气罐即可。
若要实现断气源时，能够保证阀门有若干次的动作，可采用以下方案。
由储气罐、单向阀、闭锁阀、截止阀等组成。其工作原理如下：
当气源故障（失气）时，单向阀关闭，闭锁阀失气，在闭锁阀的滑阀在弹簧的作用下复位，气路换向，断开系统的气源管路，接通储气罐管路，由储气罐向阀门供气，以保证阀门有若干次动作，实现连续控制的目的。由于储气罐的容量有限，且储气罐中的气源压力随着阀门动作不断下降，不可长期使用储气罐为阀门供气。本方案配用储气罐的容量应比一般保护用储气罐的容量大。本方案在断气源时，阀门动作的次数与储气罐的容量有关。

对于罗斯ROSS双联阀的保位方案，还有一个可供参考：在定位器和执行器之间串联保位阀和两位三通电磁阀各一，在断气时用保位阀来保位，在断信号时，用电磁阀来保位，不过，电磁阀必须与定位器进行连锁（在控制程序中设定），即定位器有信号，电磁阀必有电，定位器一旦失信号，电磁阀必须立即断电。
