GB4610-84与GB4610-2008版标准对比(塑料热空气炉法)

来源:网络  作者:网络转载   2019-10-09 阅读:315

GB4610-84与GB4610-2008版标准对比(塑料热空气炉法)
    测试塑料燃烧性能的试验方法有那么几个,点着温度的测定属于在实际试验中应用比较少的试验方法。近日有用户问到DW-02点着温度测试仪是否适用GB 4610-2008?今天我们就这一问题对GB 4610标准84版与08版标准的差异做一下解释。
GB 4610-1984 全名:《塑料燃烧性能试验方法 点着温度的测定》。其内容相对简单,标准正文内容仅三页。到了2008的版本后,标准的名称也有了变化:《塑料 热空气炉法 点着温度的测定》。下面我们将不同之处一一列出。
1. 试样制备
a. GB4610-1984要求样品需粉碎过筛制成粒度为0.5-1.0mm的试样。某些热塑性塑料粉碎时,可和固体二氧化碳(干冰)混合,便于粉碎。
b. GB4610-2008对于试样的要求相对详尽。材料可以是任何形状,包括符合材料(需在试验报告中充分描述)对于密度大于100kg/m³的试样,质量为3.0g±0.2g。材料若为球状或粉末状,通常需模塑成型。对于片材,应切成小于(20mm±2mm)*(20mm±2mm)的正方形,堆积起来达到试样的质量要求。对于薄膜材料,卷起一条20mm±2mm宽的带,长度达到试样的质量要求。密度小于100kg/m³的试样,切除外皮,切成(20mm±2mm)*(20mm±2mm)*(50mm±5mm)的块状。


2. 试样设备
a. GB4610-1984中要求的设备仅是铝货铜锭炉和不锈钢的容器。
b. GB4610-2008中对点着温度测试仪的要求则要复杂的多。设备由热空气炉、炉管、内管、空气源、电加热原件、隔热层、点火器、试样托盘、夹持器、热电偶、加热装置和计时器十二部分组成。
3. 试验结果计算
a. GB4610-1984要求的试验结果计算简单的说就是将点火火焰置于仪器盖的喷嘴上方2mm时试样在五分钟内喷嘴火焰出现连续5秒以上火焰时的最低温度。
b. GB4610-2008规定的则是热空气炉法测定塑料闪燃温度和自燃温度,试验时需保证空气流量,并记录闪燃温度和自燃温度。试验相对GB4610-1984要求要复杂的多。
4.有三个术语概念也是在GB4610-2008的标准中提出的。


闪燃温度:在规定试验条件下施加火焰时足够的易燃气体被点燃时的最低温度。
自燃温度:在规定试验条件下,无任何火源时,通过加热而点燃的最低温度。
灼热燃烧:材料固相中无火焰,而燃烧区域伴有发光现象的燃烧。
DW-02型点着温度测试仪适用标准:
GB4610 《塑料燃烧性能试验方法—点着温度的测定》

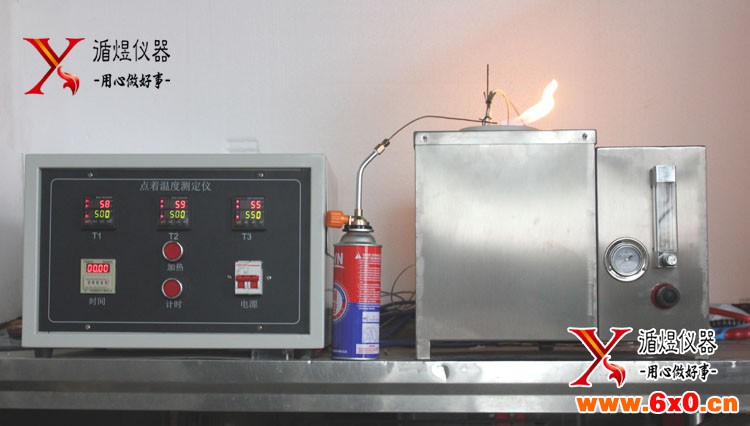

DW-06型点着温度测定仪适用标准:
GB/T 4610-2008 《塑料 热空气炉法点着温度的测定》
GB/T 9343-2008 《塑料燃烧性能试验方法 闪燃温度和自燃温度的测定》
ASTM D 1929-1996 《塑料引燃性能的测试方法》
摘自:天津循煜科技有限公司

标签: GB4610
打赏

免责声明:
本站部份内容系网友自发上传与转载,不代表本网赞同其观点;
如涉及内容、版权等问题,请在30日内联系,我们将在第一时间删除内容!

购物指南

支付方式

商家合作

关于我们

微信扫一扫

(c)2008-2018 DESTOON B2B SYSTEM All Rights Reserved
免责声明:以上信息由相关企业或个人自行免费发布,其真实性、准确性及合法性未证实。请谨慎采用,风险自负。本网对此不承担任何法律责任。

在线咨询

在线咨询:

QQ交流群

微信公众号
