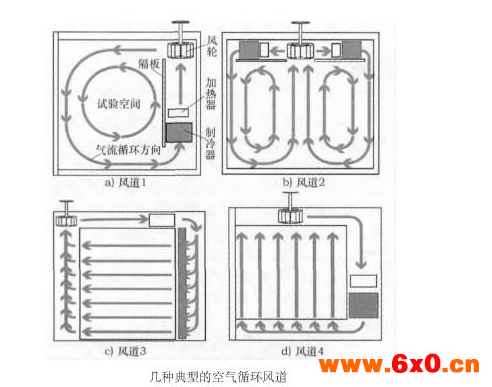

高低温循环湿热试验箱空气循环系统一般由风轮及其驱动电动机构成。常用的风轮有轴流式和多翼离心式两种，驱动电动机一般采用变频调速电动机，以满足不同温变率对风量的需求。空气循环系统的设计目标是在高低温交变湿热试验箱的工作室内形成均匀的温湿度场以及满足规定的温变率要求，其关键技术在于形成均匀温湿度场的气流组织设计，气流组织设计的好坏，直接决定高低温交变湿热试验箱指标能否达到国际标准。典型的四种空气循环风道如下图所示。

1.图A适于小型试验箱，其结构简单，是标准恒温恒湿箱试验箱常采用的一种空气循环方式;

2.图B适用于体积比较大的或温度范围较宽的试验箱，其特点是要求风扇两边的加热器和制冷器对称放置，避免由此带来的温湿度场不均匀;
3.图C适用于体积比较大、具有低温冲击的试验箱，其优点是降温速率快;
4.图D同图A一样，具有结构简单、适用于中小型试验箱的特点。
