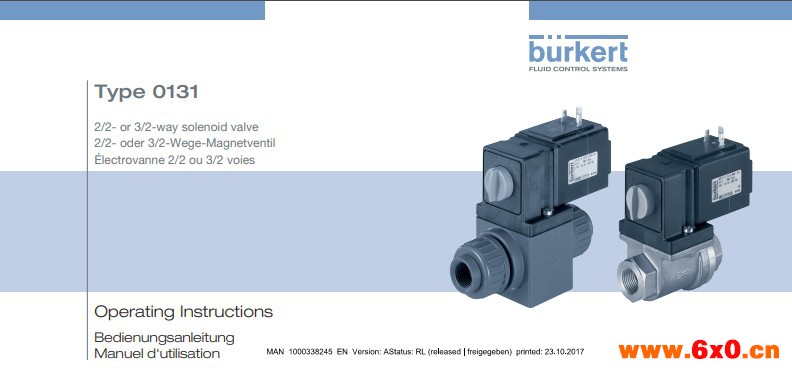

burkert宝德0131直动式两位两通电磁阀特点和原理

burkert宝德0131直动式两位两通电磁阀特点和原理

0131为直动式电磁阀。根据不同的应用，可以选择各种密封材质。由于在执行机构和阀体之间采用了隔离膜片，所以该阀可用于控制腐蚀性介质，如酸液和碱液等。阀体材质为 PVC 或 PVDF。电磁线圈采用耐化学腐蚀的环氧树脂封装。所有 DC 式都带“kick and drop”电子线路，用以降低功耗。可选的电气反馈功能能够可靠地检测开关位置。与 DIN EN 17301-803 A 型电缆插头配套，该阀的安全防护等级为 IP65。

直动式介质隔离电磁阀，最大通径 DN 25

防震线圈

DC 式节能节电

采用电气位置反馈，提高安全性

手动开关结构坚固、使用方便

burkert宝德0131直动式两位两通电磁阀性能特点

它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：1.在真空、负压、零压时能正常工作，但通径一般不超过25mm。

2.在零压差或真空、高压时亦可动作，但功率较大，要求必须水平安装。

burkert宝德0131直动式两位两通电磁阀工作原理

1）常闭型，通电时电磁线圈产生足够的电磁力把运动部件（由磁芯、阀杆、上下部的膜片/密封件构成）从阀座上提起，阀门开启；断电时弹簧力把运动部件压在阀座上，阀门关闭。

2）常开型，动作方向与常闭型相反。
