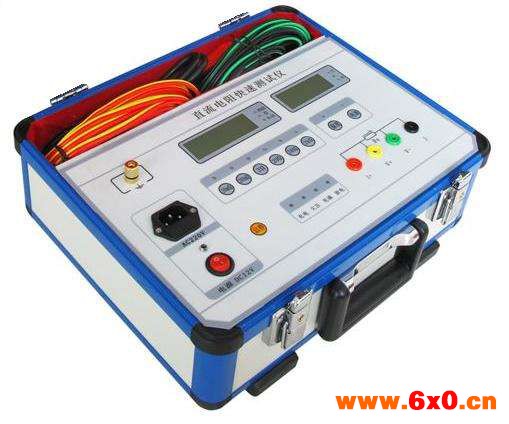

直流电阻快速测试仪使用方法

直流电阻快速测试仪面板具体操作方法:

◇本机共设“选择”、“确定”、“复位”共三个按键。
1、电阻测量
仪器开机或按复位键后,进入初始状态(1)。此时光标指针指向“电阻”,直接按“确定”键进入状态(2),显示变化的充电电流和测量时间,充电完成后自动进入状态(3),显示电阻值、测量电流和测量时间,此时每按一次“确定”键则储存一次测量结果(带打印机的机型同时打印出测量结果)。按“复位”键退出电阻测量,进入状态(4),显示放电电流。放电结束后,自动回到初始状态(1),完成一次电阻测量。
2、编号设置
输入设备编号有助于内存数据的查找,在初始状态(1),将光标指针指向“设置”按“确定”键进入状态(5),显示当前设备编号。再按“确定”键进入状态(6),提示输入新设备编号,此时按“选择”键可使当前输入位从‘0’到‘9’,再从‘A’到‘Z’循环显示,找到所要的数字或字母后按“确定”键即输入一位,再按同样的方法输入下一位,输入完六位后,回到状态(5),显示新输入的设备编号。按“复位”键回到初始状态(1)。
3、内存操作
在初始状态(1),将光标移至“内存”按“确定”键进入状态(7),显示当前存储器记录总数,此时按“选择”键可进入状态(8),从zui新的记录开始依此显示存储器记录内容,NNNNNN表示该记录设备编号,MM表示该设备第MM个电阻值,在测量过程中每按一次“确定”键存储测量结果时,MM值加1。每输入新的设备编号,MM值从1开始重新累计。同时按“选择”和“确定”键将清除存储器全部数据,按“复位”键退出内在操作返回状态(1)。存储器zui多可存储120次测量结果,超过120次以后zui老的记录将被覆盖。存储器内容在断电条件下可长期保持不丢失。



直流电阻快速测试仪日常维护:
1.三个月内因仪器本身原因达不到技术要求,可无条件更换。
2.一年内免费维修,终身提供维修及技术服务。
3.仪器若出现质量问题,当日提出维修方案,及时到现场处理。也可提供替代仪 器满足用户使用。
4. 免费提供现场与仪器使用常识培训。
5.仪器出现故障请及时与我们,以便为您提供服务。
附1:面板式打印机换纸方法
仪器所配打印机在出厂时已经安装了纸卷,当打印机内的纸卷用完时,需要安装新的纸卷,具体安装过程如下:
(1)取下打印机的前盖板。
(2)从仪器面板上取下整个打印机,用手指向内夹住打印机的两侧活动舌头,将整个打印机从仪器面板上轻轻取下,注意在取下打印机之前,一定要确认已关掉打印机的电源
(3)从打印机上取下纸卷轴。
(4)将新纸卷套在纸卷轴上,并将纸卷轴装入打印机的导槽内,不会掉出。
(5)将打印纸头剪成锥形。
(6)接通打印机的电源,按SEL键,使SEL指示灯灭,然后再按LF键,使机头转动,这
时用手将纸头送入机头下面的入纸口处,纸会快速进入机头,直到从机头正前方露出为
止。露出要有一定长度,再按一下SEL或LF键,停止进纸。关上电源,盖好打印机的前盖板,将打印纸的头从前盖板的出口中穿出。
(7)将整个打印机装回到仪器面板上。



直流电阻快速测试仪使用方法:
A:直流电源测试:
闭合总电源开关,相应有指示灯亮,按下“启停”键,即可进行测试。测试完毕,按下“复位键”,仪器显示“正在放电”,等仪器返回到开机的界面,关闭总电源开关,相应的指示灯熄灭,再转换测试夹,进行再次测试。
B、交流电源测试:
接上交流AC220V电源,“充电”指示灯亮,闭合总电源开关,相应的指示灯亮,按下“启停”键,即可进行测试。测试完毕,按下“复位键”,仪器显示“正在放电”,等仪器返回到开机的界面,关闭总电源开关,相应的指示灯熄灭,再转换测试夹,进行再次测试。
特被注意:测试完毕后,必须按“复位键”等仪器返回开机界面后,才能关机进行下次测试



直流电阻快速测试仪技术参数:
1、输出四个档位电流:40A、20A、10A、
2、分辨率:0.1μΩ
3、量程:20mΩ - 4Ω (档); 10mΩ - 2Ω (10A档);
0.2mΩ - 1Ω( 20A档); 0.1mΩ - 0.5Ω (40A档);
4、准确度:0.2%
5、环境温度:0~40℃
6、环境湿度:<90%RH
7、工作电源:AC220V±10%,(50±1)HZ
8、外形尺寸:400×200×350mm
9、重量:13kg
测试电流 ,10A,20A ,40A
测量范围
: 1μΩ~4Ω
10A: 1μΩ~2Ω
20A: 1μΩ~1Ω
40A:1μΩ~0.5Ω
测量准确度 ±0.2%(满量程)
显示方式 128×64点阵显示 电阻显示为4 1/2位
zui大分辨率 0.1μΩ
电源 AC 220V±22V,50Hz±2 Hz 保险管
zui大功耗 600W 测试电流为40A时
工作环境 环境温度:0°~40°
相对湿度:≤80%
体积 400╳200╳425(mm)
重量 12kg 带配件
