ACE小型缓冲器SC300M-7技术简介

   SC300M-7，采用活塞管设计，能量吸收最大化，自动调节、活塞管技术，能耗 73 Nm/行程，行程 15 mm。采用气囊式蓄能器技术，更加安全：尺寸更大的SC²300 至 SC²650 “软性接触”家族产品，由于采用了ACE 专用活塞管设计，其与类似尺寸的SC190 至 SC925 标准缓冲器相比能量吸收大三倍以上。此外，它采用了气囊式蓄能器（它是用于缓冲器内挤压油的平衡元件）取代了传统上使用的吸能材料，进一步提高了缓冲过程的安全性。 这种类型的缓冲器集成有限位档块，其有效重量范围广，是旋转模块的理想应用。它们免维护，可以直接安装使用。加装偏心转接器配件可以允许有25°的碰撞角。这种小型缓冲器兼具长寿命和高效率，尤其适用于搬运和自动化应用场合。

SC300M-7原理图：

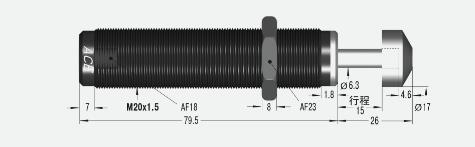

SC300M-7实物及尺寸图：

技术资料与备注

1. 能耗 73 Nm
2. 能耗 45,000 Nm/h
3. 最低有效重量值 91 kg
4. 有效重量值 181 kg
5. 最小复位力 8.0 N
6. 最大复位力 18 N
7. 复位时间 0.2 s
8. 最大轴偏差 5 °
9. 瞬间冲击速度 0.09 m/s 至 3.66 m/s。根据要求可以有不同的速度。
10. 允许的温度范围 0 °C 至 66 °C
11. 安装位置 任意
12. 前端安全定位停止设计 集成
13. 材料 外壳: 涂层耐腐蚀钢; 活塞杆: 淬火不锈钢; 附件: 淬火钢和耐腐蚀涂层
14. 减震介质 温度稳定的液压油

提示

1. 如果需要精确的末端停止，请考虑使用AH限位套筒。
2. 提高防腐蚀。特殊表面处理。
