盖姆科GEMCO线性位移传感器工作原理及故障处理
东莞市艾科工业自动化设备有限公司是美国盖姆科GEMCO国内指定授权代理经销商,盖姆科GEMCO产品有:盖姆科GEMCO卷盘传感器,盖姆科GEMCO位移传感器,盖姆科GEMCO模块,盖姆科GEMCO位置传感器,盖姆科GEMCO主旋转限位开关,盖姆科GEMCO旋转变压器,盖姆科GEMCO编码器,盖姆科GEMCO浮子开关,盖姆科GEMCO安全计,盖姆科GEMCO开关等全系列产品,我公司具有良好的市场信誉,专业的销售和技术服务团队,凭着多年经营经验,熟悉并了解市场行情,赢得了国内外厂商的支持。跟国内多家央企国企中小型企业达成了长期的合作关系。


盖姆科GEMCO线性位移传感器的工作原理
线性位移传感器又叫做磁致伸缩传感器,其结构式采用不锈钢管(测杆)、磁致伸缩线(敏感元件一波导丝)、 可移动磁环(内有*久磁铁)和电子部件等部分组成。

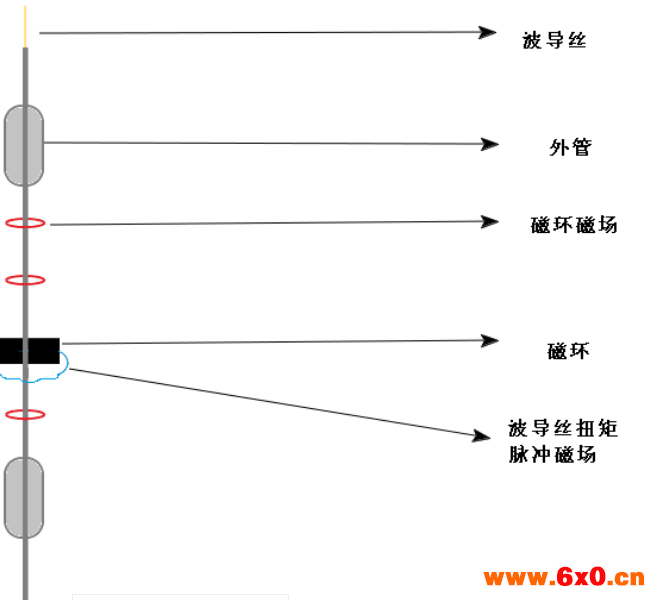

盖姆科GEMCO线性位移传感器结构
如果所示,在测量时传感器电子仓内的电子部件产生一电流脉冲,此电流同时产生-磁场沿波导丝向下运动。在传感器测杆外配有磁环,此磁环沿着测杆碎磁环支架( 或固定低缓的可动物体)的变动而移动,由于磁环内有一组*久磁铁,故磁环同时产生一个磁场。当电流产生的磁场与磁环相加形成螺旋磁场,产生瞬间扭力,使波导丝扭动并产生张力脉冲,这个脉冲以固定的速度沿着波导丝传回,在线圈两端产生感应电流脉冲及返回脉冲,通过测量其实脉冲与返回支架的时间差来精确地确定被测位移量。二,  正常现象及IBA图

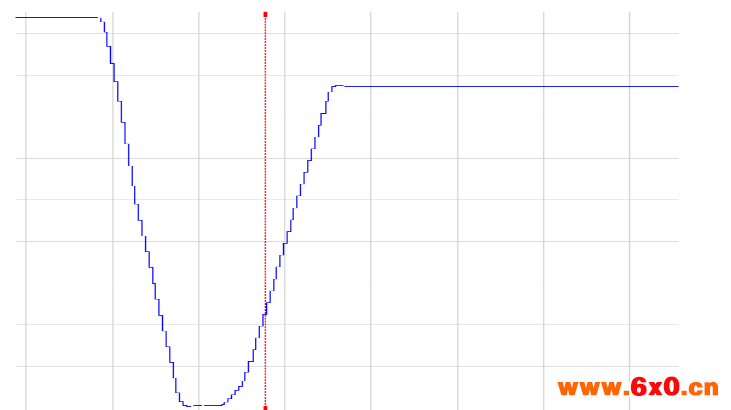

      盖姆科GEMCO线性位移传感器的反馈数值与磁环在测杆的位置呈现线性关系。以三位缸为例,从IBA曲线中可以看到如下图,曲线传感器的反馈数值为连续、平滑、没有突变。在判断传感器曲线是否正常的时候,要结合现场设备动作进行判断。


盖姆科GEMCO常见故障现象及处理
盖姆科GEMCO线性位移传感器的故障种类较多,下面结合各故障状态及现象进行一---分类

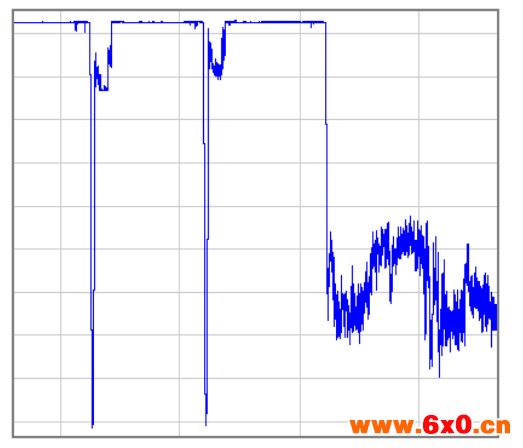

1,通过曲线检查如下图,反馈数值在一一个位置不规则的抖动。如发现此种情况,基本可以判断为传感器本体故障,应及时对线性位移传感器进行更换。
      接地故障:接地故障一般会伴随着烧保险同时出现,如果在同一个AI里面同时出现多个通道报下限,可优先考虑,保险故障,应及时更换,如果发现接地。到现场端子箱进行检查。
      插头电缆故障:现场检查电缆接线、插头及电缆状况。现场检查传感器,如果传感器电源灯亮,说明电源电缆没有问题。
      3当检查硬件通道为以下图中现象时,是通道反馈数值的上限报警,目前所有AI通道的设置为4~20mA,所以出现上限报警时,可以理解为此通道反馈电流值高于20mA,就目前所知道的故障现象可以判断有以下几种情况:
      电缆故障:在信号电缆出现阻值低或者对地绝缘不好时,会发出此类报警。检查传感器插头是否进水,及电缆是否破损等。
      电磁环故障:通过实验可以验证,当传感器正常工作,而电磁环不在测杆检测区域内时,电流为21mA,所以发生此种报警也有可能为电磁环损坏或位置不合适。可以现场测量反馈电流数值,及将传感器抽出,使用磁环测试。
      4,硬件通道无报警、传感器指示灯正常,但是在设备动作过程中,设施实际动作及位置正常,传感器反馈数值不到位,差值很大。故障曲线如图。:
      在设备动作到位,而反馈数值与实际位置差距很大时,首先找好基准标定。如三辊定心,将顶杆小车开入,然后强制抱顶杆,将三辊定心标定为顶杆外径值,再动作设备,如果依然出现以上曲线。有可能为现行位移传感器部分检测杆故障。示意图如下。
      由示意图可知,在传感器检测杆失去检测功能后,虽然反馈数值依然能正确,但是当磁环在失效那一段检测滑动时,反馈数值不变化,不能反映实际设备动作状况。此种故障出现后,及时更换传感器。
