贺德克HYDAC压力传感器维护和保养

来源:网络  作者:网络转载   2019-10-09 阅读:777

贺德克HYDAC压力传感器维护和保养
应变式压力传感器是贺德克压力传感器中应用比较多的一种传感器,一般用于测量较大的压力。
应用领域:内燃机燃气的压力、管道内部压力、发动机和试验中的脉动压力、压差和喷射压力,以及各种领域中的流体压力等。


1.膜片式
弹性敏感元件:周边固定圆形金属平膜片。
工作原理:
当膜片受到外界压力变形时,中心处切向应变和径向应变均达到正的zui大值,边缘处径向应变达到负的zui大值。
两个金属平膜片的应变位置要分别贴在正、负zui大值处,接成相邻桥臂的半桥电路,以获得温度补偿作用和更高的灵敏度。
同时,采用圆形箔式应变计能更好地利用金属平膜片的应变效果。
2.组合式
弹性敏感元件:感受元件、弹性应变元件。
感受元件有膜片、膜盒、波纹管、波登管等,弹性应变元件有薄壁筒、固定梁、悬臂梁、环形梁、Π形梁等。
它们之间可根据不同需要组合成多种型式。
工作原理:
感受元件把压力转换为力,传递到弹性应变元件的应变片上,应变片贴在弹性应变元件应变zui敏感的部位。

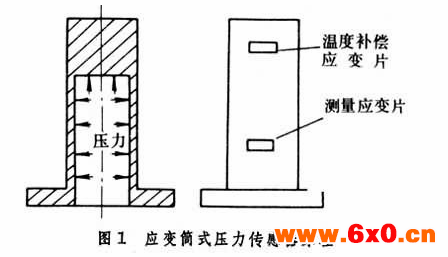

3.应变管式(应变筒式)
弹性敏感元件:一端封闭的薄壁圆筒,另一端带有法兰连接。
工作原理:
将片或4片应变片贴在筒壁上,其中一半贴在实心部分作为温度补偿片,另一半作为测量应变片。
没有压力时,4片应变片组成平衡的全桥式电路;
如果有压力,圆筒会受力变形成“腰鼓形”,使电桥失去平衡,输出与压力成一定关系的电压。
4.应变梁式
结构:固定梁或等强度梁。
工作原理:
膜片把压力转换为力,通过传力杆,传递到固定梁的应变片,应变片一般贴在固定梁的两端和中点。
贺德克HYDAC压力传感器维护和保养:
1.防止贺德克压力传感器与腐蚀性、高温介质直接接触。
2.测量高温介质(如蒸汽)时,需加装冷凝器(缓冲管、盘管等),保证传感器的温度在工作范围内。
3.防止渣滓在导管内沉积。
①测量气体压力时,传感器安装在流程管道上部,取压口应开在流程管道的顶端。
②测量液体压力时,传感器安装在液体冲击不到的位置,取压口应开在流程管道的侧面。
4.安装在室外的传感器要采取防冻措施、防水措施。
①防冻,引压口内的液体会因冬季温度过低结冰,导致传感器体积膨胀,zui终损坏。
②防雨,使用防水接头并拧紧螺帽,保证传感器的密封性,防止雨水等液体通过电缆渗入压力传感器。
希望以上的贺德克资料可以帮助到大家,如有不同意见,请电联我们。
