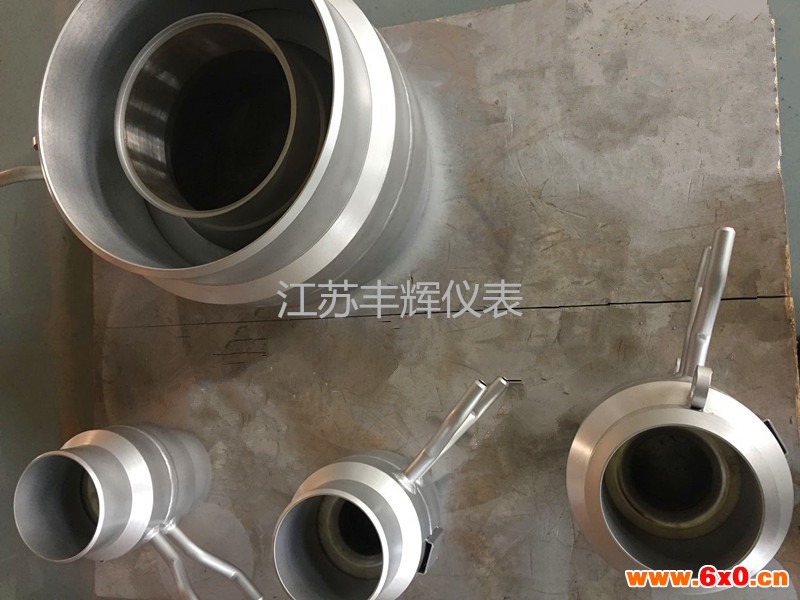

DN100-DN300喷嘴流量计

DN100-DN300喷嘴流量计

本产品主要用于高压或高温高压场合，主蒸汽、主给水或减温水均采用此典型设计，长径喷嘴具有量程比宽、耐冲击、压力损失小、使用寿命长、测量范围大、测量精度等特点。

一、产品特点：
1. 结构简单,安装方便，应用广泛，主要用在高精度流量测量场合。
2. 喷嘴的压力损失小，要求直管段长度短。
3. 性能稳定，可靠性高。
4. 可耐高温高压、耐冲击。
5. 耐腐蚀性能比孔板好，寿命长。
6. 弧形结构设计可测量各种液体、气体、蒸汽等介质。
7. 精度高、重复性好、流出系数稳定。
8. 可用各种材料制作，运用于各种性能实验场合。

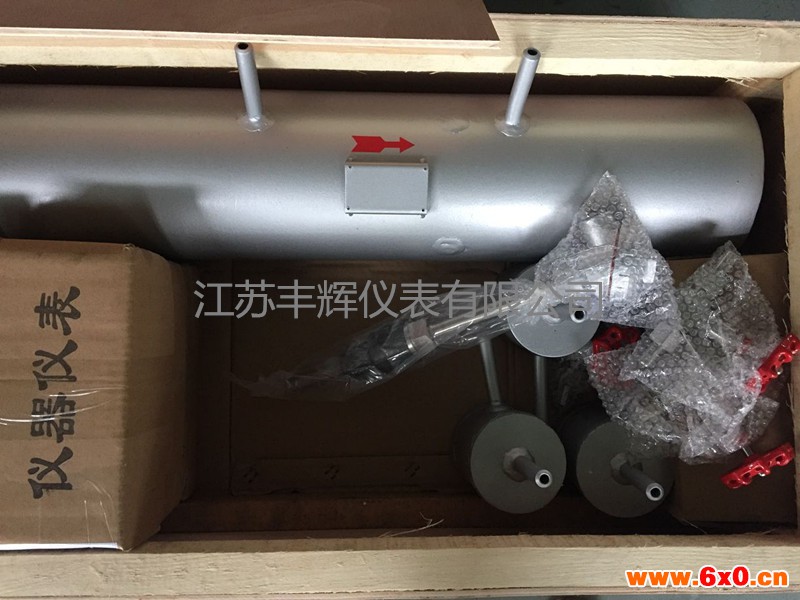

DN100-DN300喷嘴流量计

二、技术参数：
1.公称通径：DN50～DN500；
2.国家标准：GB/T2624-93；
3.检定规程：JJG 640-94；
4.精度等级：±0.5%、±1%、±1.5%；
5.量 程 比：≥ 1:15；
6.公称压力：PN≤32MPa；
7．孔径比：0.30≤β≤0.8
8.雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤10 7；0.44≤β≤0.8时， 20000≤ReD≤10 7

三、原理：
当管道的前后压差较大时，往往采用增加标准喷嘴的方式，其原理是：流体在管道中流动时，由于标准喷嘴的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。
