DN125喷嘴流量计

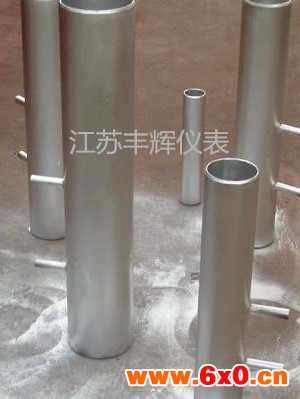

DN125喷嘴流量计

FH-LGPI标准喷嘴也称为ISA1932喷嘴，属于节流装置的一种，是测量流量的差压发生装置，配合差压变送器可测量管道中各种流体的流量，因此它是属于差压式流量计。标准喷嘴具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度等特点，适用于高温高压蒸汽或者流速高的流体流量测量

一、技术参数：
1、公称直径：50mm～600mm；
2、公称压力：PN≤32MPa；
3、孔径比：0.2≤β≤0.8；
4、雷诺数范围：10000≤ReD≤1×107；
5、精度：0.5级，1级。

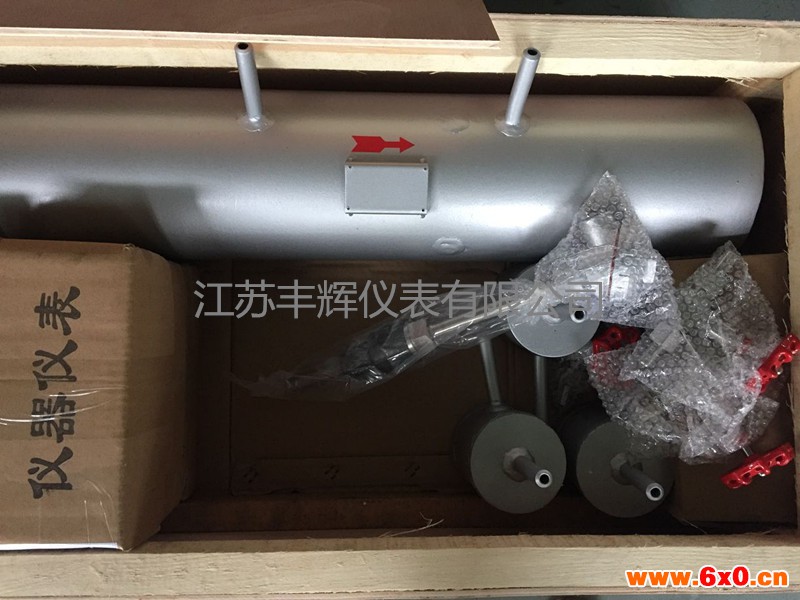

DN125喷嘴流量计

二、产品特点：
1. 结构简单,安装方便，应用广泛，主要用在高精度流量测量场合。
2. 喷嘴的压力损失小，要求直管段长度短。
3. 性能稳定，可靠性高。
4. 可耐高温高压、耐冲击。
5. 耐腐蚀性能比孔板好，寿命长。
6. 弧形结构设计可测量各种液体、气体、蒸汽等介质。
7. 精度高、重复性好、流出系数稳定。
8. 可用各种材料制作，运用于各种性能实验场合。

三、原理：
当管道的前后压差较大时，往往采用增加标准喷嘴的方式，其原理是：流体在管道中流动时，由于标准喷嘴的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。该方式比采用调节阀要简单，但必须选择得当，否则，液体容易产生汽蚀现象，影响管道的安全运行。

四、安装
1、可水平、垂直或倾斜安装，应保证管内充满液体；
2、节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物；
3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定；
4、引压管路安装应符合标准规定的规范。
