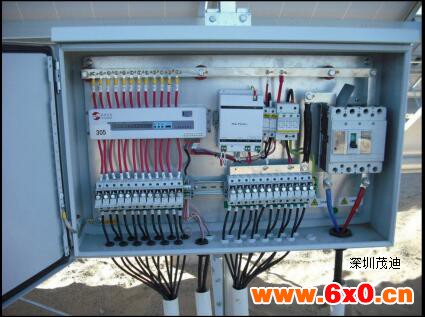

光伏串汇流箱测试

》在光伏串组合箱内以反极性连接的单个串有时可能容易错过
》汇流箱测试的目的是确保在汇流箱处互连的所有串正确连接。
》尽管可以用数字万用表进行极性测试，但是当检查大量电路时，“ - ”符号的出现可以相对容易忽略
》建议用电压法来替代万用表极性测试

测试程序如下：

应在首次插入任何串式保险丝/连接器之前执行
选择PV150/200电压档，应为系统电压的2倍
闭合负极所有保险，共享负极母线为参考点，不要插入任何正保险丝/连接器
测量第*个串从正到负的开路电压，并确保它是一个预期值

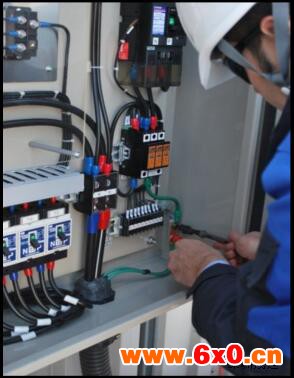

电压测量法如下：

》测量第*串和第二串正极电压，正常应该接近零，可接受15V以下偏差
》继续对后续串进行测量，使用第*个正电路作为仪表公共连接点
》如果存在反极性条件，则该条件将非常明显 测得的电压将是系统电压的两倍

IEC62446-1:2016测试程序 光伏串 - 开路电压测量

》在第1 类测试序列内的开路电压（Voc）测量的目的是检查组串是否正确地布线，是否存在连接组件数量错误等情况，特别是在较大系统上，开路电压测试将快速识别这样的故障
》显著小于预期值的电压可表示一个或多个组件以错误的极性连接，一个或多个短路旁路二极管或由于绝缘不良、后续损坏或导管或接线盒中积水而导致的故障。高电压读数通常是接线错误的结果。（一般5％以内偏差是正常）   深圳茂迪机电设备有限公司

》注意：应在闭合任何开关或安装电流保护装置之前完成此测试
