光伏串–电流测量

光伏串电流测量测试的目的是确保系统的正确操作特性，并验证在光伏阵列布线中没有重大故障。这些测试不作为组件/阵列性能的测量。
短路测试或正常运转时测试均可，可能的情况，优选短路测量，因为它将排除来自逆变器的任何影响
注意：I-V 曲线测试也与变频器无关，并提供了进行此测试的良好替代方法

光伏串 - 短路电流测试

首先确保所有开关设备和断开装置都打开，并且所有光伏串彼此隔离
短路方法有三种：

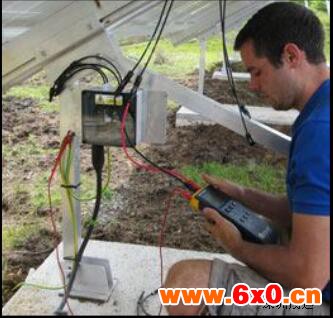

a）使用具有短路电流测量功能的测试仪器（例如专用光伏测试仪PV150/200，如右图接线，短路和测量一起完成）；
b）临时连接到已经存在于所述串电路中的负载断路开关装置中的短路电缆;
c）使用“短路开关测试箱”

光伏串 – 正常运行电流测试

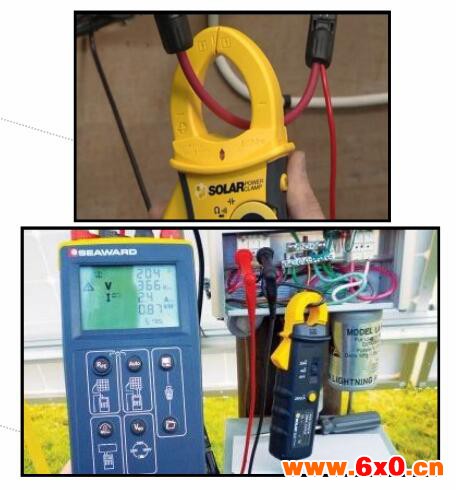

在系统开启并处于正常操作模式（逆变器最大功率点跟踪）的情况下，应使用放
置在串电缆周围的适当夹式电流表测量来自每个光伏串的电流。
对于具有多个相同串的系统，并且在存在稳定的辐照度条件的情况下，应当比较各个串中的电流的测量。

 功能测试

开关柜和其他控制设备应进行试验，以确保正确的操作，并正确安装和连接。
构成光伏系统一部分的所有逆变器应进行测试，以确保正常工作。测试程序应如变频器制造商定义。
