光伏阵列绝缘电阻测试

执行此测试存在潜在的电击危险，因此，在开始任何工作之前完全理解该过程，应遵循以下基本安全措施
限制对测试区域的非授权进入
进行绝缘测试时，请勿触摸任何并采取措施防
止任何其他人触摸任何金属部件
进行绝缘测试时，请勿触摸任何并采取措施防
止任何其他人触摸组件背板，组件层压板及连接端子
在绝缘测试设备使用时，测试区域都有电压，该设备应具有自动自放电能力。

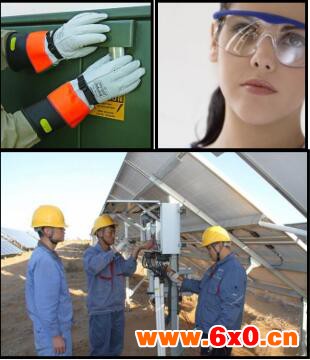

在测试期间，应穿戴合适的个人防护服/设备。

光伏阵列绝缘电阻测试方法：

测试方法1 - 在阵列负极和地之间进行测试，然后在阵列正极和地之间进行测试。
测试方法2 – 在接地与短路阵列正负极之间进行测试。
备注：
1、在结构/框架接地的情况下，接地连接可以是任何合适的接地连接或阵列框架
2、对于阵列框架未接地的系统，调试工程师可以进行两个测试：i）在阵列电缆和地之间 ii）以及在阵列电缆和框架之间。
3、对于没有可接触导电部件的阵列（例如，光伏屋面瓦），测试应在阵列电缆和建筑物地面之间。

测试流程：

开始测试之前：
限制非授权人员进入

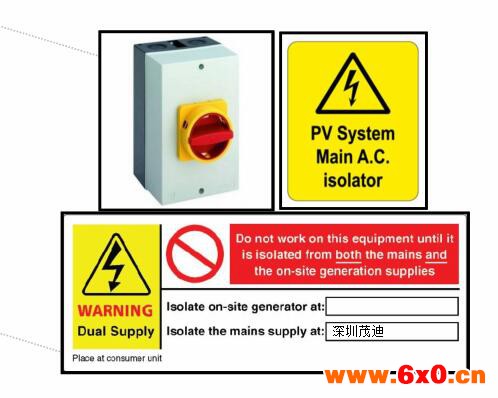

将光伏阵列与逆变器隔离
断开可影响接线盒或组合箱中绝缘测量的任何设备（例如过压保护装置）
