DN400潜水型污水流量计

DN400潜水型污水流量计

本产品具有测量值断电保护及空管报警功能。可对流体的流向进行设置，因而传感器安装不受液体流动方向限制，可实现双向测流。

一、使用注意事项
■流量计安装后，一般经以下步骤可正式使用。
■安装检查：检查管线安装是否正确，各连线是否正确可靠，特别是接地线。
■通电预热：通电后，预热20分钟，仪表一般就能正常测量。
■零点跟踪：为保证精度，需要进行零点跟踪。电磁流量计的测量管充满液体并确定液体静止后就可以进行零点校准，然后保存（确认）。根据现场具体情况来定。
■参数设定：用户根据使用需要，可做必要的参数设定。但随意改动各种出厂设定值，有可能造成仪表测量误差或不能正常工作。
■根据介质粘附程度，应定期清理流量计内壁和电极，并注意勿使衬里与电极受损。

二、分类：
由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构。
1.一体式: 转换器与传感器直接装配成一个整体，不可分离。常用于环境状况较好的现场。
2.分体式: 转换器通过一根专用电缆与传感器组成一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环境状况较差的现场，如地井里，高温旁，人员不便到达的地方。

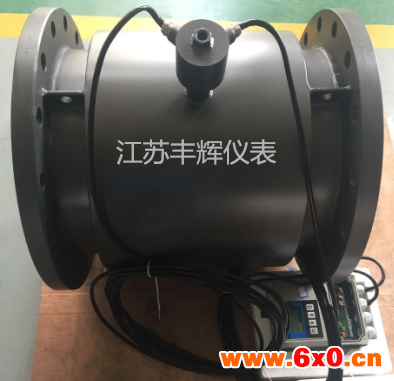

DN400潜水型污水流量计

二、特点：
▲ 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
▲ 在现场可根据用户实际需要在线修改量程。
▲ 高清晰度背光 LCD 显示，全中文菜单操作，使用方便，操作简单，易学易懂。
▲ 采用 SMD 器件和表面贴装（ SMT 电路可靠性高）。
▲ 采用 16 位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低。
▲ 超低 EMI 开关电源，使用电源电压变化范围大，抗EMC好
▲ 内部具有三个积算器可分别显示正向累计量及差值积算量，内部设有不掉电时钟，可记录 16 次掉电时间
▲ 具有 RS485 、 RS232 、 Hart 和 Modbus 等数字通讯信号输出。

三、安装：
■安装位置按现场实际需要进行，但电极轴线必须近似水平。
■测量管在所有工作时间必须完全注满。
■被测介质流动方向应于流量计上的箭头所指方向一致。
■为了安装、维护方便，在管线连接处确保有足够的安装空间。
■管线如有振动，在流量计的两边应有支撑管线的支座。
■入口直管段≥DN×5长，出口直管段≥DN×2长（DN为流量计公称通径），从电极轴线开始测量
■大尺寸测量管，DN＞200（8"），为了有利于安装，可采用整流器，这样可缩短直管段的长度
■如流体有涡流与流场畸变；可增加入口与出口处直管段长度或安装整流器。
■在安装流量计的附近，应避免强电磁场。
