一种用于电机的可清零电表计度器

来源:网络  作者:网络转载   2019-09-26 阅读:988

创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——一种用于电机的可清零电表计度器。该专利由南安市奕圣科技有限公司申请,并于2018年11月6日获得授权公告。

内容说明

本发明属于电表技术领域,具体涉及一种用于电机的可清零电表计度器。

发明背景

为了实现计数字轮能够回零的电能表计度器,且这种计度器计数字轮回零时不影响电能表的精度。现在就提供了一种计数字轮能够回零的电能表计度器,这种计度器计数字轮回零时不影响电能表的精度。该计数字轮能够回零的电能表计度器,包括永磁式步进电机,计度器支架,及由字轮、进位轮、减速齿轮构成的计数器部件,所述步进电机的一根转轴上间隔地固定两个永磁体转子、并在机架上设置两组分别与该两个永磁体转子对应的定子及线圈,当所述的两个对应定、转子分别工作时,转子的转动方向相反,分别用于计度和清零;两个永磁体转子的同向磁极在与电机转轴垂直的平面上的投影线相交而不重合,相交所构成的夹角在10-180度范围内。

而为了便于维护和拆卸,现有的一种改进就是把步进电机的一根转轴上间隔地固定两个永磁体转子的结构改进为:步进电机的电机轴通过轴连接器把间隔套接有两个永磁体转子的转轴联结起来,以此能够通过步进电机驱动永磁体转子转动,然而目前的轴连接器常常会出现由于轴的旋转过程的应力作用由于联结不牢靠会使得电机轴或转轴出现屈伸的问题。

发明内容

本发明的目的提供一种用于电机的可清零电表计度器,避免了现有技术中轴的旋转过程的应力作用由于联结不牢靠会使得电机轴或转轴出现屈伸的缺陷。

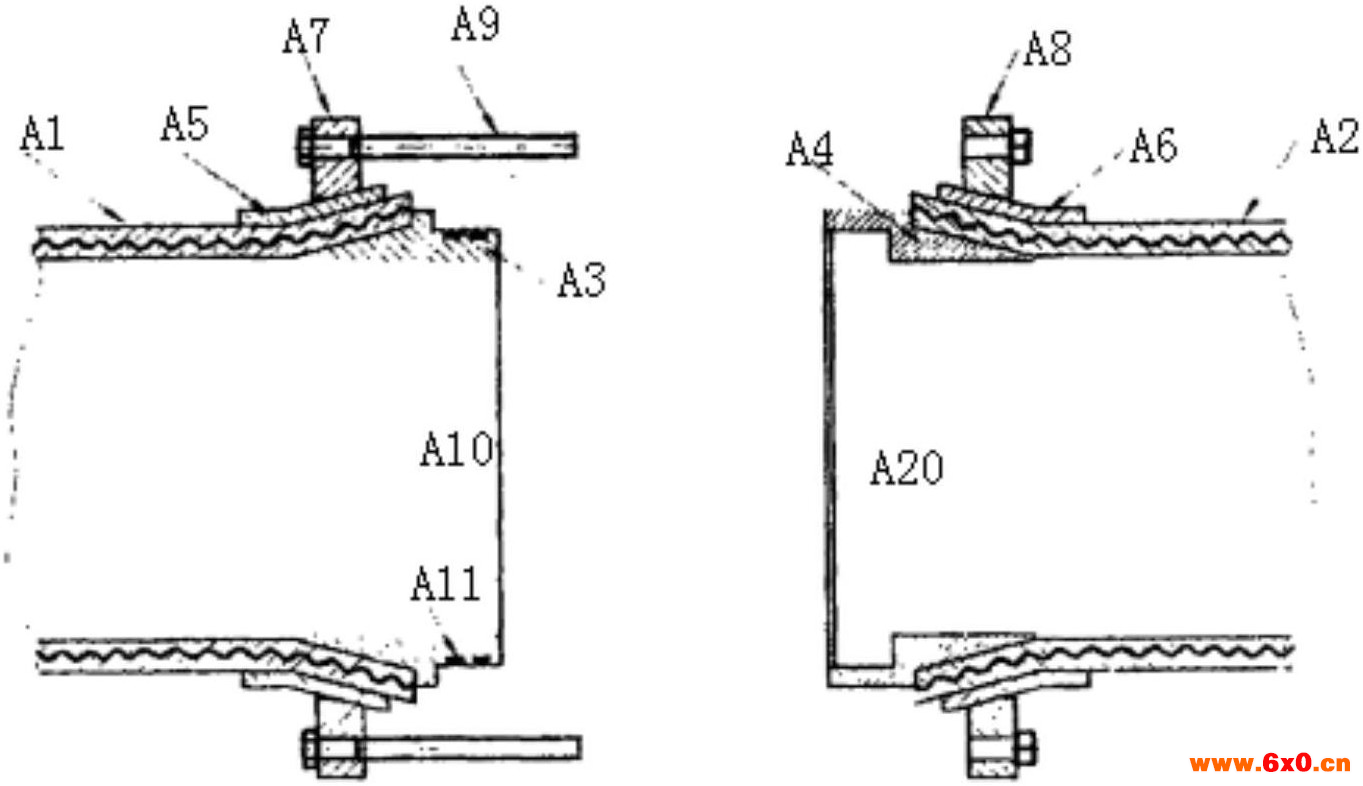

本发明的电机的电机轴和套接有两个永磁体转子的转轴的联结结构在分离条件下的平面图

为了克服现有技术中的不足,本发明提供了一种用于电机的可清零电表计度器的解决方案,具体如下:一种用于电机的可清零电表计度器,包括永磁式步进电机,计度器支架,及由字轮、进位轮、减速齿轮构成的计数器部件,步进电机的电机轴通过联结结构把间隔套接有两个永磁体转子的转轴联结起来、并在机架上设置两组分别与该两个永磁体转子对应的定子及线圈,当所述的两个对应定、转子分别工作时,转子的转动方向相反,分别用于计度和清零;两个永磁体转子的同向磁极在与电机转轴垂直的平面上的投影线相交而不重合,相交所构成的夹角在10-180度范围内。

所述电机的电机轴和套接有两个永磁体转子的转轴的联结结构为:所述电机的电机轴A1的右头部为自左向右呈渐扩状的第一渐扩口A10,所述套接有两个永磁体转子的转轴A2的左头部为自右向左呈渐扩状的第二渐扩口A20,在所述第一渐扩口A10的内表面设置着卡接环A3,所述第二渐扩口A20的内表面开有同所述卡接环A3相卡接的卡接槽A4。

第一套筒A7环绕连接在所述第一渐扩口A10的外表面上,所述第一套筒A10的水平投影为两个同心圆构成的环状轮廓,该两个同心圆为位于内部的第一内圆和位于外部的第一外圆构成,而第一内圆位于第一渐扩口A10的水平投影的外轮廓所围的区域内;第二套筒A8环绕连接在所述第二渐扩口A20的外表面上,所述第二套筒A8的水平投影为两个同心圆构成的环状轮廓,该两个同心圆为位于内部的第二内圆和位于外部的第二外圆构成,而第二内圆位于第二渐扩口A20的水平投影的外轮廓所围的区域内;所述第一套筒A7与第二套筒A8之间经过铆钉A9相铆接,环绕所述第一渐扩口A10外表面上还贴合着第一铜合金环A5,环绕所述第二渐扩口A20外表面上还贴合着第二铜合金环A6,所述卡接环A3为带有椭圆状橡胶环A11的卡接环,所述卡接槽A4为带有椭圆状橡胶环的卡接槽。

本发明在轴的旋转过程所产生的应力作用下,由于联结牢靠会使得电机轴或转轴的强度非常大,阻止了出现屈伸的现象。
