怎样辨别德国BURKERT电磁阀00031709是几位几通的

怎样辨别BURKERT电磁阀00031709是几位几通的?首先你要分清几位，一般像这个两个方框的就是两位的，当然三个就是三位的，第一个方框有五个气管接头 A B R P S 就是五通了，下面东莞巴菲特吴工给大家分享一下怎样辨别BURKERT电磁阀是几位几通的，希望可以帮到大家。

BURKERT电磁阀是可以在腐蚀性、爆炸性、高压力环境中工作的设备，它在工业、建筑业、医疗业等领域都有具有重要作用。使用比较频繁的有两位三通电磁阀何二位五通电磁阀，很多用户并不清楚其中的“位”和“通”有何区别。电磁阀的“通”和“位”是气动换向电磁阀的重要概念。不同的“通”和“位”构成了不同类型的气动换向电磁阀。通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。

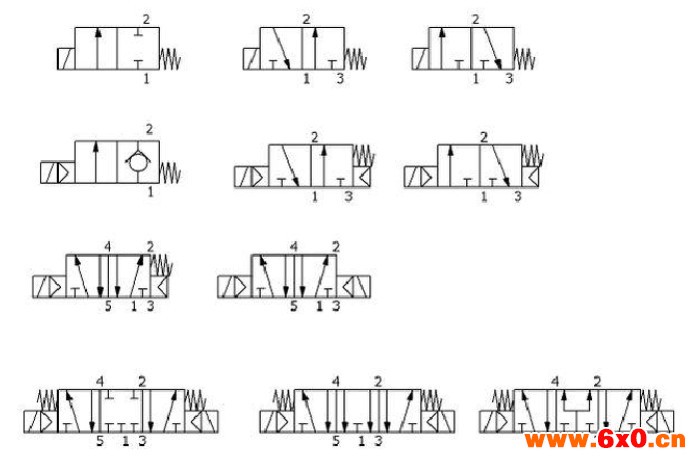

00031709电磁阀原理图：从上至下从左到右分别是 直动式：两位两通，两位三通常通，两位三通常断，先导式：两位两通，两位三通常通，两位三通常断 两位五通单电控，两位五通双电控，三位五通中封，三位五通中泄，三位五通中压。

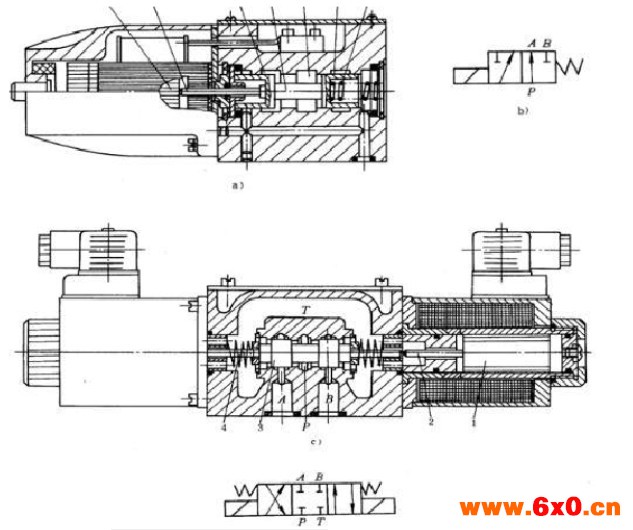

从电磁阀职能符号即可看出：方格数为工作位数、每一个方格内线段与方格的交点数称为“通”。再就是看电磁阀外观，阀体两端都有电磁阀的是三位电磁换向阀，阀体只有一端有电磁阀的是两位电磁换向阀。如图所示：

所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气咱相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”，你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形（内有箭头或T线）有几个就是几位。而后面的“几通”，是代表在其中的一个正方形上有几个点（和箭头线还有T线相交的点），就是几通。

简单来说就是看口，上面有几个口就是几通，位数要看看阀上面有没有原理图，如果有就看原理图有几个方块就是几位，方块上表几个字母就是几通，如果没有原理图一般2通和3通阀就两位，4、5通阀才有三位的情况。
