电力主设备的试验变压器容量计算与选择

电力主设备的试验变容量计算与选择

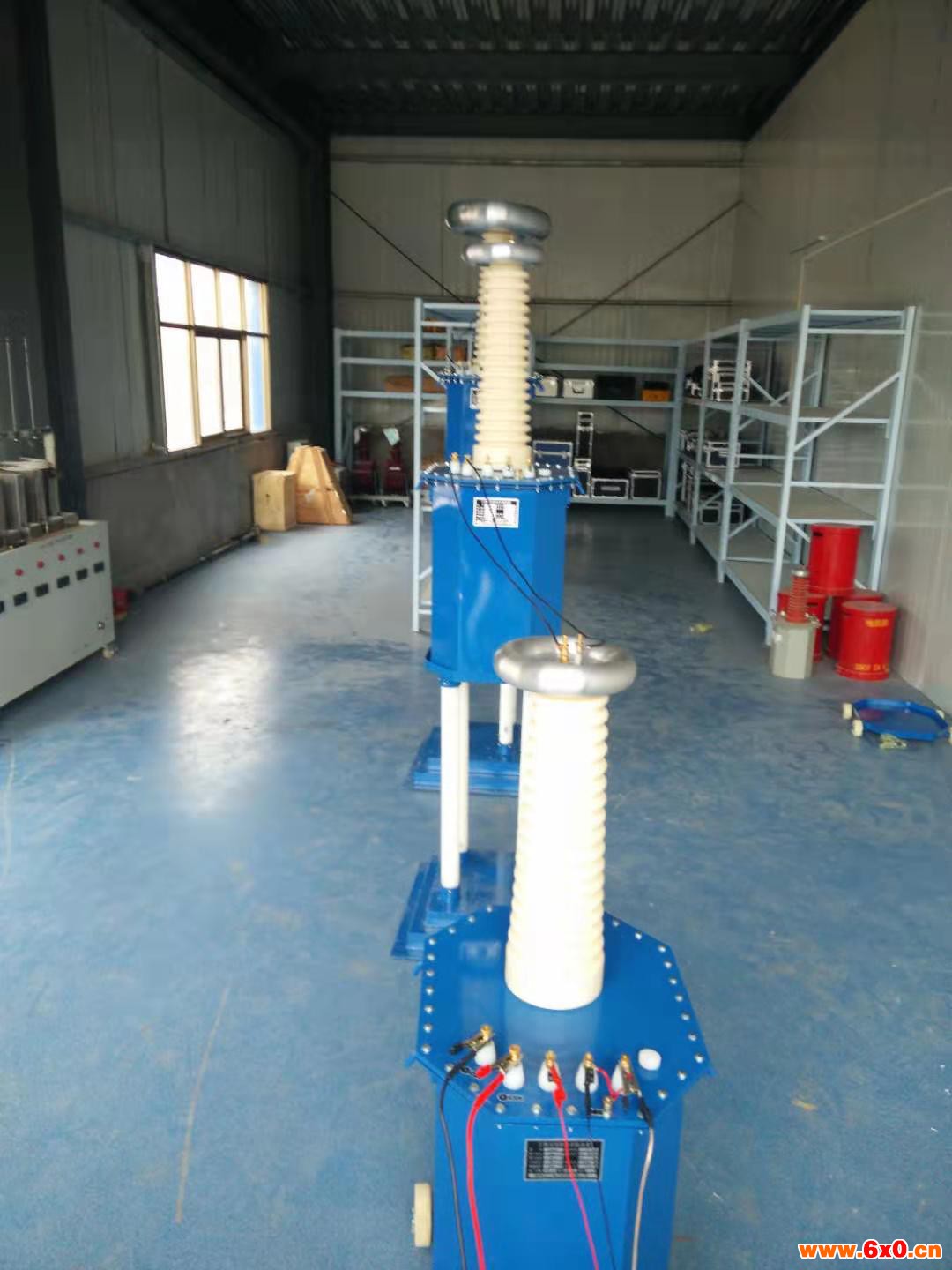

1、试验变压器

   其高压侧额定电压应不小于被试品的试验电压，额定电流不小于被试品的大电容电流。被试品的电容电流和试验变压器所需容量计算式为：

                       I = 2π f  Cx U × 10 -6

                       U I = 2π f  Cx U 2 × 10 -9

式中     I — 被试品电容电流，A ；         f —  电源频率， Hz；

           Cx — 被试品电容量，μF ；       U — 试验电压有效值，V

           Se  — 试验变压器所需额定容量，  KVA

被试品电容量Cx可由交流电桥测出。常用的被试品电容量按表1选取。

几种常用被试品的电容量（pF）

表一：

2、调压设备

（1）自藕调压器。其调压范围广、功率损耗小、波形畸变小、选择这种调压方式为好。自藕调压器的容量按0.75 ~ 1倍的试验变压器的容量选择，适用于容量为100KVA以下的试验变压器的调压。

（2）感应调压器。其调压范围大，波形畸形小、但结构复杂、价格较贵，当试验变压器的容量较大时（如100KVA以上）使用。

3、限流电阻

   限流电阻的作用是，当被试品击穿时，限制断路电流，从而保护试验变压器，防止故障的扩大。其数值以试验电压为准，按0.5 ~ 1 Ω / V（有效值）选择，限流电阻可用水电阻。注意水不能充满玻璃管，应留有余地，以防爆裂。

4、放电球隙

   放电球隙的布置方式有垂直和水平两种，球隙间距S和球的直径D的关系应保护在0.05D ≤S ≤0.5D范围内，球隙上的水电阻阻值一般按0.1 ~ 1Ω/V选取,设置放电球隙的目的是为了对重要的被试品起保护作用,可以将由于误操作或被试品击穿引起的过电压限制在允许的范围内。
